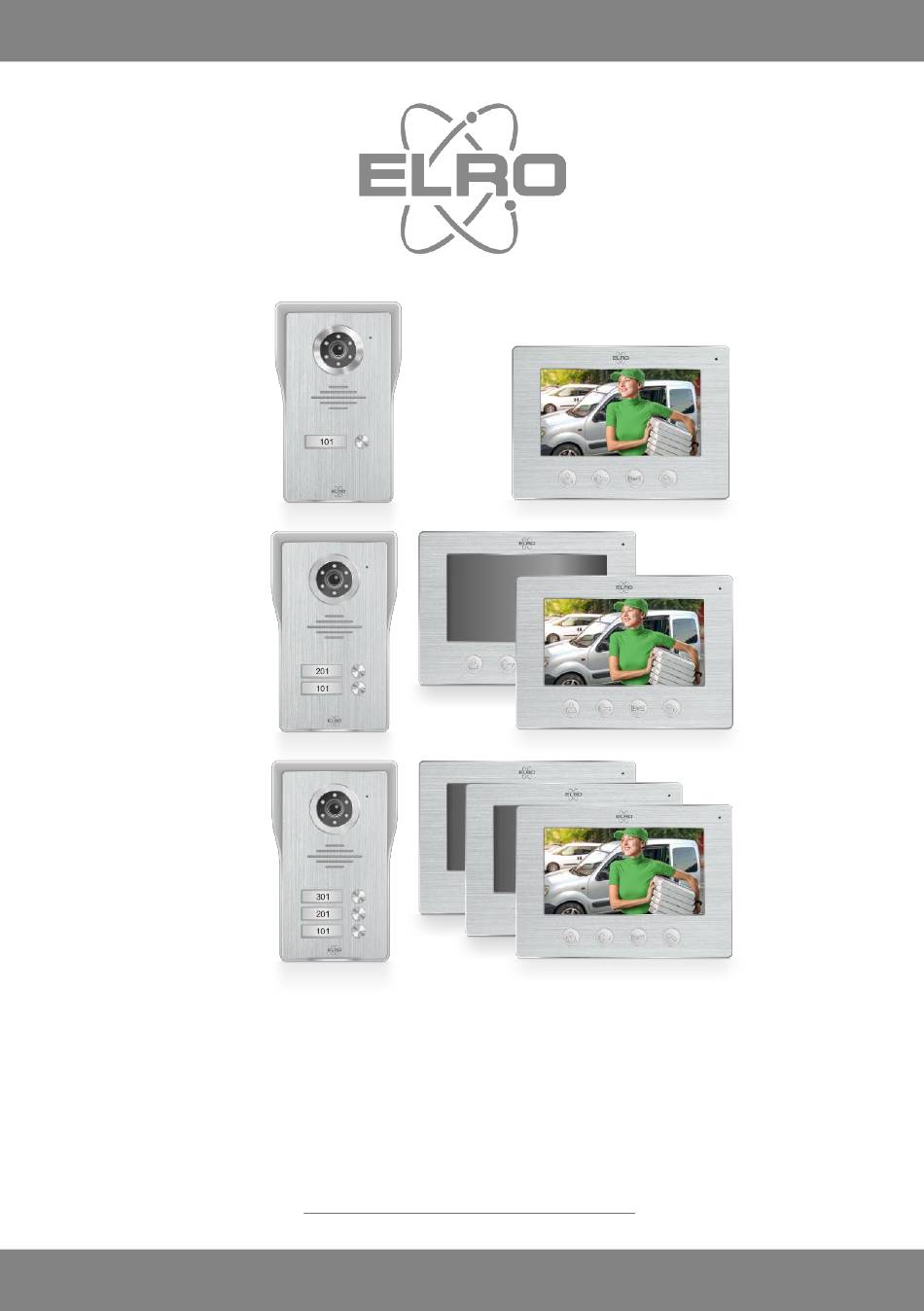

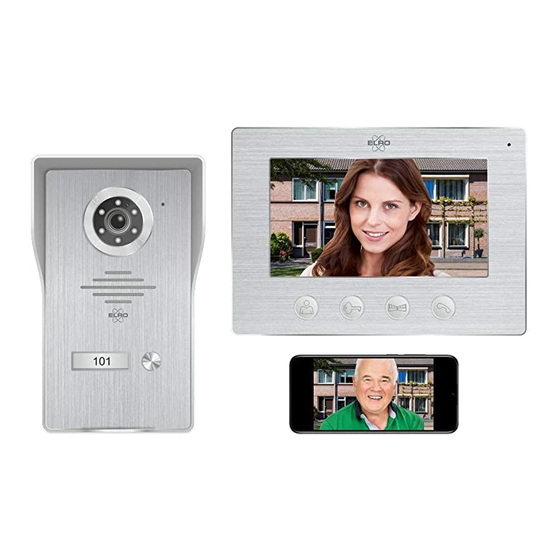

- Seite 1 DV477IP DV477IP2 DV477IP3 BENUTZERHANDBUCH IP VIDEO GEGENSPRECHANLAGE MIT 7"(18cm) MONITOR DV477IP-Series Home is not a place, it’s a feeling DV477IP-Series Manual DE Version 2...
-
Seite 2: Inhaltsverzeichnis
4.1 Einstellbare Parameter ................- 6 - 4.2 Funktionen des Monitors ................- 6 - Schaltpläne ....................- 7 - ELRO Intercom app ..................- 8 - Verbinden der App ..................- 9 - 7.1 Wählen Sie "Smart Config"................. - 9 - 7.2 Oder wählen Sie "QR-Code Weg". -
Seite 3: Einführung
Mit der kostenlosen Applikation ELRO Intercom auf Ihrem Smartphone können Sie mit einem Besucher sprechen, ein Bild/Video aufnehmen und sogar den elektrischen Türöffner fernsteuern. • Eine Einbaubox (ELRO DV47EB) ist als Zubehör über www.elro.eu oder über den Händler, bei dem Sie dieses Set gekauft haben, erhältlich. - 2 -... -
Seite 4: Inhalt Der Verpackung
2. Inhalt der Verpackung 1. Außeneinheit mit Klingeldrückern und Kamera 2. Regen/Sonnenschutz 3. Monitor 4. Länge des Anschlusskabels 15 m 5. Anschlusskabel 6. Adapter mit 1,75 m Kabel 7. Montagebügel 8. Anschlusskabel für elektrischen Türöffner 9. Schrauben, Dübel und Inbusschlüsse DV477IP DV477IP2 DV477IP3... -
Seite 5: Montage Der Außeneinheit
3. Montage der Außeneinheit • Nehmen Sie die Außeneinheit (1) aus dem Regen-Sonnenschutz heraus und markieren Sie damit Bohrlöcher für die Wandmontage (2). • Der Schirm muss bündig mit der gesamten Rückseite der Wände/Wand montiert werden. • Bohren Sie ein oder mehrere Löcher (3), um die Anschlusskabel durch die Wand/Wand mit dem Außengerät zu verbinden. -
Seite 6: Montage Des Monitors
• Versuchen Sie, direkte Sonneneinstrahlung zu vermeiden. • Stecken Sie die Anschlusskabel in die entsprechenden Schlitze (5). • Nach der Montage kann der Blickwinkel der Kamera bei Bedarf korrigiert werden. Lösen Sie die Schraube mit einem Schraubendreher (6) ein wenig und richten Sie die Kamera zur Korrektur des Bildes aus (7). -
Seite 7: Einstellbare Parameter
• Der Montagebügel bietet genau den Platz, um das 4-adrige Verbindungskabel (2) zwischen Monitor und Bügel anzuschließen. Drücken Sie (3), um den Klemmkontakt zu öffnen: - 1 braun = Audio - 2 grün = Erde - 3 schwarz = Video - 4 blau = Strom •... -
Seite 8: Schaltpläne
5. Schaltpläne DV477IP DV477IP2 - 7 -... -
Seite 9: Elro Intercom App
• Die Gegensprechanlage funktioniert nur auf 2,4 Ghz. • Laden Sie die ELRO Intercom App herunter, gehen Sie zu: Google Play Store für Android und Apple App Store für iOS. • Sie werden um Erlaubnis für den Zugriff auf Ihr Smartphone gebeten. Stimmen Sie zu, indem Sie "Zulassen"... -
Seite 10: Verbinden Der App
7. Verbinden der App • Öffnen Sie die App und drücken Sie das Pluszeichen (4), um ein neues Gerät hinzuzufügen. • Wählen Sie Ihr Gerät (5) auf diesem Bildschirm aus. • Stecken Sie den Adapter des Monitors in eine Steckdose, um das Gerät anzuschließen, und warten Sie, bis der Monitor sagt: "Please setup network by your mobile application". - Seite 11 - 10 -...
-
Seite 12: Erläuterung Der Anwendungssymbole
8. Erläuterung der Anwendungssymbole Drücken Sie auf , um jederzeit über die App nach draußen zu schauen. Konfiguration und erweiterte Einstellungen. Geräteliste, hier finden Sie alle Geräte in Ihrer App. Speicherung von Fotos und Videos mit Zeit und Datum. Liste der unbeantworteten Anrufe. Rufton-, Alarmton-, Vibrations- und nicht Stören. -
Seite 13: Eingeschränkte Rechte
Eingeschränkte Rechte Der Hauptbenutzer (Jane Doe) zeigt dem Gastbenutzer einen QR-Code, der vom Gastbenutzer gescannt wird. Gehen Sie wie folgt vor: • Der Gastbenutzer öffnet dann die App und wählt "QR-Code-Scan" (1). • Das Smartphone des Host-Benutzers öffnet einen Scanner (2) und scannt den QR-Code auf dem Smartphone des Hauptbenutzers. -
Seite 14: Gerät Entfernen
Löschen und das Gerät wird aus der App entfernt. 11. Zurücksetzen Wenn das Pairing der ELRO Intercom App fehlschlägt und Sie sicher sind, dass Sie das richtige WiFi-Signal (2.4Ghz) mit zugehörigem Passwort verwenden, empfehlen wir Ihnen, den Monitor zurückzusetzen. Gehen Sie wie folgt vor: •... -
Seite 15: Technische Daten
12. Technische Daten MONITOR Auflösung 800(H)*3RGB*480(V) Größe 18 cm (7") Beobachtungszeit 40 Sekunden Gesprächszeit 120 Sekunden Leistungsaufnahme Ruhezustand ≤ 4.5W, Betriebszustand ≤ 9.5W Adapter Eingang AC100-240V Ausgang DC12V, 2A, 24W WiFi 2.4GHz. Kabellänge 15 m; 4 x 0,2 mm Abmessungen 214 x 152 x 17 mm Anzahl der Klingeltöne BUITENUNIT... -
Seite 16: Konformitätserklärung Doc
• Verwenden Sie die mitgelieferten Kabel. 14. Konformitätserklärung DoC Ich, ELRO Europe, erkläre hiermit, dass der Typ der Funkanlage DV477IP mit der Richtlinie 2014/53/EU konform ist. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse zu finden: www.elro.eu/compliance'. Frequenz : 2.4GHz Maximale Sendeleistung: <...
