ELRO DV477W-Serie Benutzerhandbuch
Video gegensprechanlage mit 7"(18cm) monitor
Verwandte Anleitungen für ELRO DV477W-Serie
Inhaltszusammenfassung für ELRO DV477W-Serie

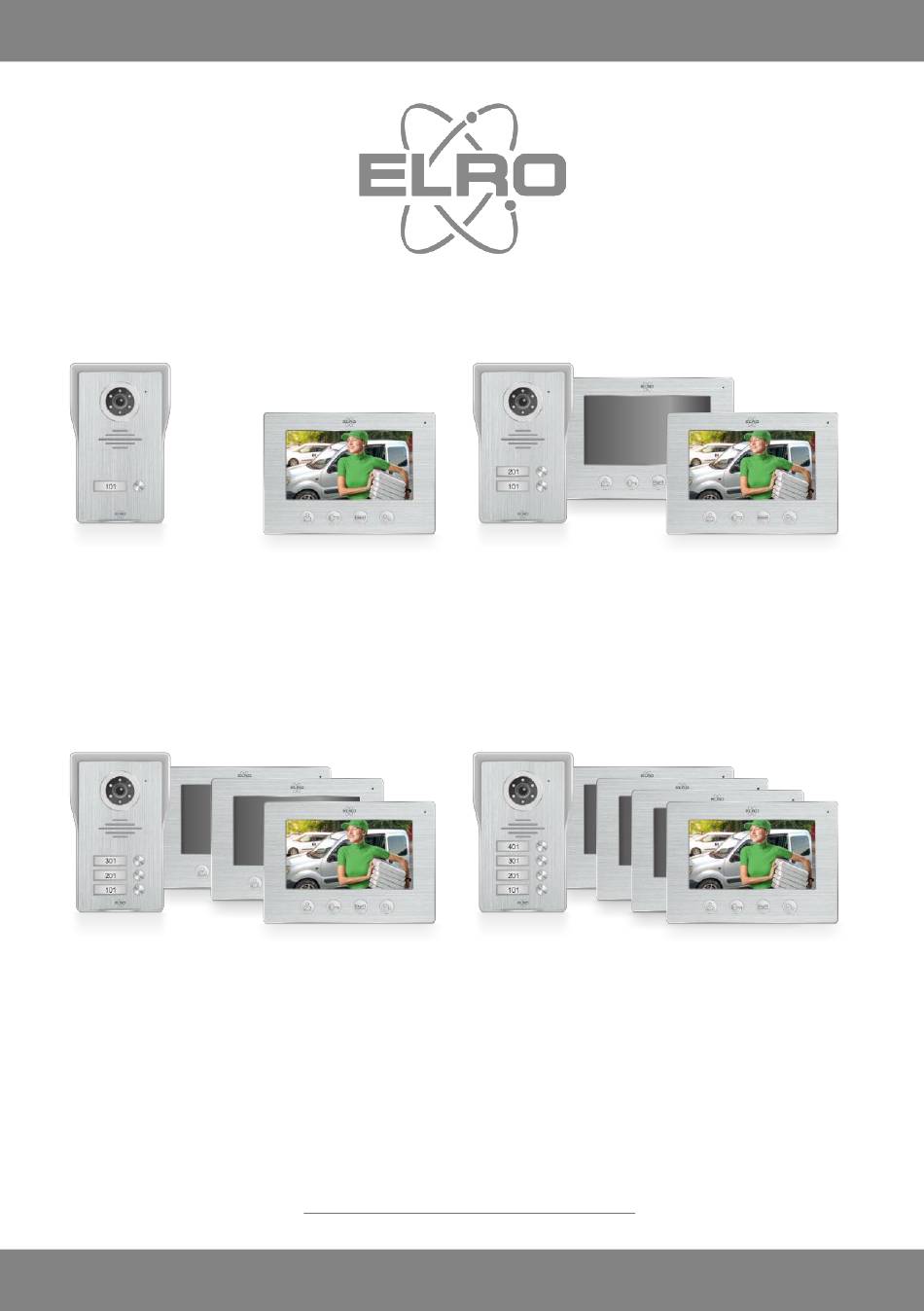

- Seite 1 DV477W DV477W2 DV477W3 DV477W4 BENUTZERHANDBUCH VIDEO GEGENSPRECHANLAGE MIT 7"(18cm) MONITOR DV477W-Series Home is not a place, it’s a feeling DV477W-Series Manual DE Version 8...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ....................- 2 - Inhalt der Verpackung ................. - 3 - Montage der Außeneinheit ................. - 4 - Montage des Monitors ................- 5 - 4.1 Einstellbare Parameter ................- 6 - 4.2 Funktionen des Monitors ................- 6 - Schaltpläne .................... -
Seite 3: Einführung
Zugang zu einem Gemeinschaftsraum / Treppenhaus ermöglicht und nicht direkt den Zugang zu Ihrer Wohnung. • Eine Einbaubox (ELRO DV47EB) ist als Zubehör über www.elro.eu oder über den Händler, bei dem Sie dieses Set gekauft haben, erhältlich. - 2 -... -
Seite 4: Inhalt Der Verpackung
2. Inhalt der Verpackung 1. Außeneinheit mit Klingeldrückern und Kamera 2. Regen/Sonnenschutz 3. Monitor 4. Länge des Anschlusskabels 15 m 5. Anschlusskabel 6. Adapter mit 1,75 m Kabel 7. Montagebügel 8. Anschlusskabel für elektrischen Türöffner 9. Schrauben, Dübel und Inbusschlüsse - 3 -... -
Seite 5: Montage Der Außeneinheit
3. Montage der Außeneinheit • Nehmen Sie die Außeneinheit (1) aus dem Regen-Sonnenschutz heraus und markieren Sie damit Bohrlöcher für die Wandmontage (2). • Der Schirm muss bündig mit der gesamten Rückseite der Wände/Wand montiert werden. • Bohren Sie ein oder mehrere Löcher (3), um die Anschlusskabel durch die Wand/Wand mit dem Außengerät zu verbinden. -
Seite 6: Montage Des Monitors
• Versuchen Sie, direkte Sonneneinstrahlung zu vermeiden. • Stecken Sie die Anschlusskabel in die entsprechenden Schlitze (5). • Nach der Montage kann der Blickwinkel der Kamera bei Bedarf korrigiert werden. Lösen Sie die Schraube mit einem Schraubendreher (6) ein wenig und richten Sie die Kamera zur Korrektur des Bildes aus (7). -
Seite 7: Einstellbare Parameter
• Der Montagebügel bietet genau den Platz, um das 4-adrige Verbindungskabel (2) zwischen Monitor und Bügel anzuschließen. Drücken Sie (3), um den Klemmkontakt zu öffnen: - 1 braun = Audio - 2 grün = Erde - 3 schwarz = Video - 4 blau = Strom •... -
Seite 8: Schaltpläne
5. Schaltpläne DV477W DV477W2 - 7 -... - Seite 9 DV477W3 - 8 -...
- Seite 10 DV477W4 - 9 -...
-
Seite 11: Zweiter Monitor Dv477W-M
5.1 Zweiter Monitor DV477W-M Es ist möglich, einen zweiten Monitor an den vorhandenen Monitor anzuschließen, siehe die folgende Abbildung. Dieser Monitor wird mit 15 Meter Anschlusskabel, Halterung und einem Adapter für die Stromversorgung geliefert. Beachten Sie, dass dieser zweite Monitor nicht weiter als 25 Meter vom Außengerät entfernt montiert werden sollte. -
Seite 12: Technische Daten
Technische Daten MONITOR Auflösung 800(H)*3RGB*480(V) Größe 18 cm (7") Beobachtungszeit 40 Sekunden Gesprächszeit 120 Sekunden Leistungsaufnahme Ruhezustand ≤ 4.5W, Betriebszustand ≤ 9.5W Adapter Eingang AC100-240V Ausgang DC12V, 2A, 24W Kabellänge 15 m; 4 x 0,2 mm Abmessungen 214 x 152 x 17 mm Anzahl der Klingeltöne BUITENUNIT Auflösung... -
Seite 13: Symbole
Lesen Sie das Handbuch vor dem Gebrauch und bewahren Sie es für den späteren Gebrauch und die Wartung an einem sicheren Ort auf. Garantie besuchen Sie www.elro.eu ELRO Europe | www.elro.eu Postbus 9607 - Box E800 1006 GC Amsterdam - The Netherlands - 12 -...
