13. Schaltplan und elektronisches Schloss

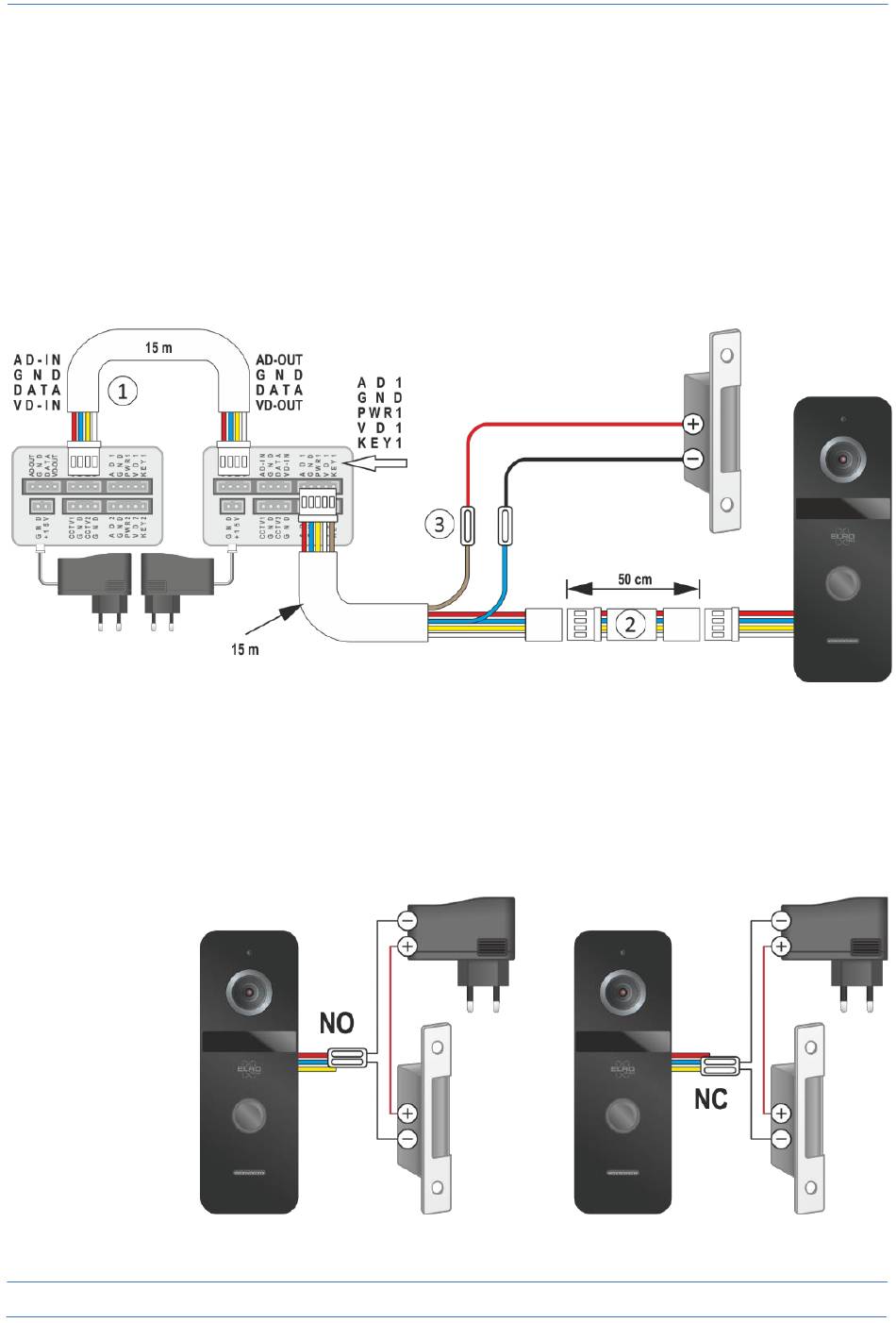

Nachstehend finden Sie die ausführlichen Schaltpläne für zusätzliche Bildschirme und
Türschlösser. Aus Sicherheitsgründen empfehlen wir Ihnen den Anschluss eines elektronischen
Türschlosses über den Bildschirm. In diesem Plan zeigen wir Ihnen auch, wie Sie einen 2.
Bildschirm (1) anschließen können. Auch über diesen 2. Bildschirm ist die Freigabe des
elektronischen Türschlosses möglich. Falls Sie kein elektronisches Türschloss hinzufügen,
können Sie auf den Anschluss der 2 Verbindungskabel (2) verzichten. Benutzen Sie in diesem
Fall die Kabelklemmen (3) um die einzelnen braunen "KEY1"-Adern abzuschließen.
Es ist möglich ein elektronisches Türschloss mit externer Stromversorgung (AC/DC 5V~24V)
über den Klingelknopf / die Kamera anzuschließen. Siehe auch beim NO rot und blau oder NC
blau und gelbe Anschluss. Ziehen Sie die Gebrauchsanweisung des Schlosses zu Rate zum
korrekten Anschließen.
Die Farben der
Verkabelung
können
variieren. Falls
abweichend,
beachten Sie
bitte die
Anleitung zu
dem Artikel auf
unserer
website
www.elro.eu.
