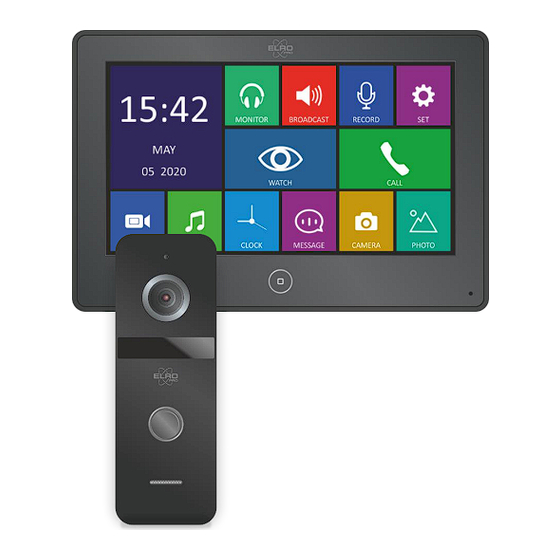

ELRO Pro PV40-P1M1 Bedienungsanleitung
Hd-video türsprechanlage
Vorschau ausblenden
Andere Handbücher für Pro PV40-P1M1:
- Anleitung (2 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Verwandte Anleitungen für ELRO Pro PV40-P1M1
Inhaltszusammenfassung für ELRO Pro PV40-P1M1
- Seite 1 BEDIENUNGSANLEITUNG HD-VIDEO TÜRSPRECHANLAGE 1 WOHNUNG Home is not a place, it’s a feeling PV40-P1M1 PV40-P1M1 Manual DE Version 2...
-
Seite 2: Inhaltsverzeichnis
Inhalt Eigenschaften & Funktionen ............... - 2 - Lieferumfang ....................- 2 - Überblick Klingelknopf / Kamera ..............- 3 - Installation Klingelknopf / Kamera über die Außenwand ......- 3 - Installation Bildschirm ................. - 4 - Schaltplan ....................- 5 - Gebrauchsanweisung Bildschirm .............. -
Seite 3: Eigenschaften & Funktionen
1. Eigenschaften & Funktionen • 12,7 cm / 7 inch Touchscreen • Modernes Design des Intercoms mit deutlichem Klang • Auswahl aus 13 Klingeltönen • Micro SD Kartenleser max. 128GB (SD -Karte nicht inbegriffen) • Mailbox Funktion • Aufnahmefunktion mit Bewegungssmelder •... -
Seite 4: Überblick Klingelknopf / Kamera
Sie bitte die Anleitung zu dem Artikel auf unserer website www.elro.eu. 4. Installation Klingelknopf / Kamera über die Außenwand 1. Entfernen Sie an der Unterseite die Schraube (1), Sie können nun die Befestigungsplatte abnehmen. 2. Die Befestigungsplatte muss zwischen 1,35 - 1,7 Meter (2) hoch angebracht werden. Für das Kabel der Außenkamera benötigen Sie ein Loch mit einem Durchmesser von 16mm (3) ca. -
Seite 5: Installation Bildschirm
Befestigung über Türpfosten/Rahmen Aufgepasst, falls Sie durch Holz bohren müssen, können Sie am Besten einen Bohrer mit einen Durchmesser benutzen, der übereinstimmt mit dem Durchmesser des Kabels der Plug & Play Stecker. 5. Installation Bildschirm Die optimale Befestigungshöhe (1) des Bildschirms, die Größe Ihrer Familienmitglieder in Acht nehmend, liegt zwischen 1,35 und 1,70 Meter. -
Seite 6: Schaltplan
6. Schaltplan Zur Unterstützung bei der Installation finden Sie nachstehend den Schaltplan. 7. Gebrauchsanweisung Bildschirm 1. An-/Ausschalter 2. Drücken Sie hier um vom Standby-Modus ins Hauptmenü zu gelangen. 3. Uhrzeit und Datum 4. Es ist möglich ein Gespräch in einem Zimmer mit einem 2. Bildschirm abzuhören. 5. -
Seite 7: Eingehenden Anruf Beantworten
10. Eine Aufzeichnung ansehen, drücken Sie auf um die Lautstärke anzupassen. Um zu löschen drücken Sie auf , wählen Sie eine Datei und drücken Sie erneut auf und Bestätige. 11. Musikdateien abspielen, drücken Sie auf um die Lautstärke anzupassen. Zum löschen drücken Sie auf , wählen Sie eine Datei und drücken Sie erneut auf und Bestätige. -
Seite 8: Lautstärke, Farbe, Helligkeit, Kontrast Und Zoom Anpassen
• Um ein Video aufzunehmen müssen Sie eine Micro-SD-Karte einlegen (siehe auch 18 Erklärung Bildschirm). Drücken Sie auf um ein Video zu machen, dieses wird auf der SD-Karte gespeichert. Im Hauptmenü erscheint ein (siehe auch 10 Erklärung Bildschirm) roter Punkt um anzugeben, dass ein noch nicht angezeigtes Video gespeichert wurde. •... -
Seite 9: Einstellungsmenü
• Im Hauptmenü unter message (siehe auch 13 Erklärung Bildschirm) erscheint ein roter Punkt um anzuzeigen, dass neue Nachrichten eingesprochen wurden. • Drücken Sie auf message und wählen Sie die von Ihnen aufgenommene Anfangsbotschaft. Wenn die Mitteilung ertönt drücken Sie im Bildschirm auf zur Konfigurierung des Abwesenheitsassistenten. - Seite 10 Ein / Aus RAHMEN-RATE 5 - 10 - 15 - 20 - 25 AUFLÖSUNG 640 x 480 – 1280 x 720 – 1920 x 1080 BEWEGUNGSERFASSUNG EMPFINDLICHKEIT Aus - Niedrig - Normal - Hoch ANFANG ZEIT 06 : 00 ENDE ZEIT 06 : 00 AUFNAHMEORT Tür 1...
-
Seite 11: Schaltplan + Elektronisches Schloss
über den Klingelknopf / die Kamera anzuschließen. Siehe auch beim NO rot und blau oder NC blau und gelbe Anschluss. Ziehen Sie die Gebrauchsanweisung des Schlosses zu Rate zum korrekten Anschließen. Die Farben der Verkabelung können variieren. Falls abweichend, beachten Sie bitte die Anleitung zu dem Artikel auf unserer website www.elro.eu. - 10 -... -
Seite 12: Verantwortung
14. Verantwortung ELRO ist in keinster Weise verantwortlich für Beschädigung während der Befestigung / Installation. Ziehen Sie im Zweifelsfall einen Fachmann zu Rate. 15. Warnungen • Stecken Sie Stecker niemals gleichzeitig in die Steckdose. Dies kann abnormale Wärme erzeugen und Brand verursachen. -
Seite 13: Technische Daten
16. Technische Daten Bildschirm Stromversorgung DC15V/0.8A Stromverbrauch 9W (max) 2.5W Arbeitstemperatur 0°C / + 40°C Luftfeuchtigkeit 0% - 95% Display 7" (800x480pixels) Unterstützung Eingangssignal CVBS AHD / CVI / TVI (tot 1080P) Anschluss 4-adrig Größe 186mmx127mmx19mm Gewicht 430 Gramm Klingelknopf / Kamera Kamera 1/3”... -
Seite 14: Symbolen
Lesen Sie die Gebrauchsanweisung vor Gebrauch und bewahren Sie diese an einer sicheren Stelle für zukünftige Nutzung und Wartung. Garantie schauen Sie unter www.elro.eu ELRO Europe | www.elro.eu Postbus 9607 - Box E800 1006 GC Amsterdam - The Netherlands - 13 -...
