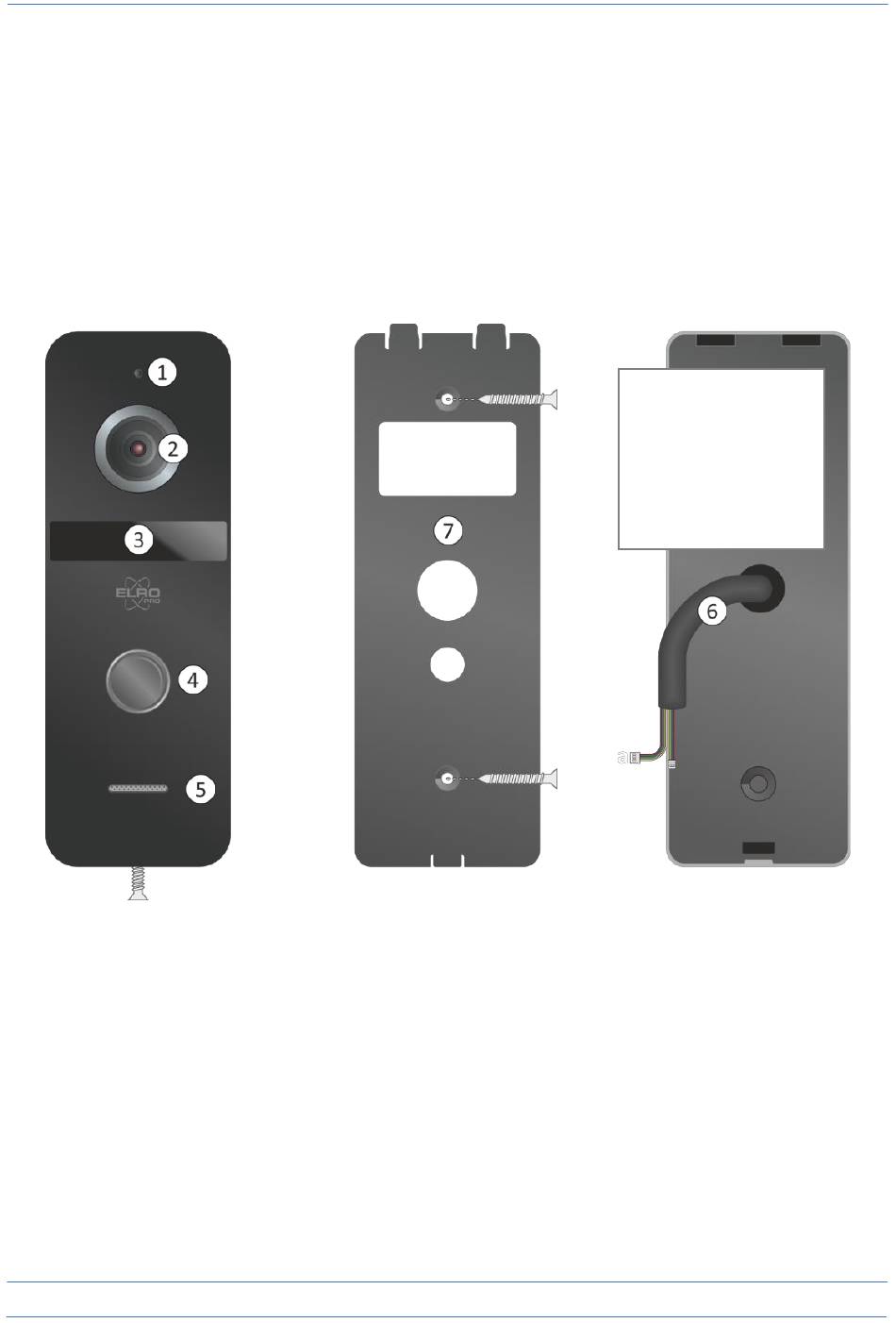

3. Überblick Klingelknopf / Kamera
1. Mikrofon
2. Kamera
3. Nachtsichtfunktion
4. Klingelknöpfe
5. Lautsprecher
6. Anschlusskabel
7. Befestigungsplatte
4. Installation Klingelknopf / Kamera über die Außenwand
1. Entfernen Sie an der Unterseite die Schraube (1), Sie können nun die Befestigungsplatte
abnehmen.
2. Die Befestigungsplatte muss zwischen 1,35 - 1,7 Meter (2) hoch angebracht werden. Für das
Kabel der Außenkamera benötigen Sie ein Loch mit einem Durchmesser von 16mm (3) ca. 10
Grad schräg nach oben. Wir raten Ihnen, im Loch ein 5/8"PVC-Rohr (4) anzubringen.
3. Führen Sie das Kabel des Klingelknopfes nach innen. Rot, blau und gelbe Kabeln dient des
optionalen Anschlusses eines elektrischen Türöffners. Der andere Anschluss ist für die
Anschlüsse des Monitors.
- 3 -
Die Farben der
Verkabelung können
variieren. Falls
abweichend, beachten
Sie bitte die Anleitung
zu dem Artikel auf
unserer website
www.elro.eu.
