Clearaudio Unify Bedienungsanleitung Seite 17

User manual / Bedienungsanleitung

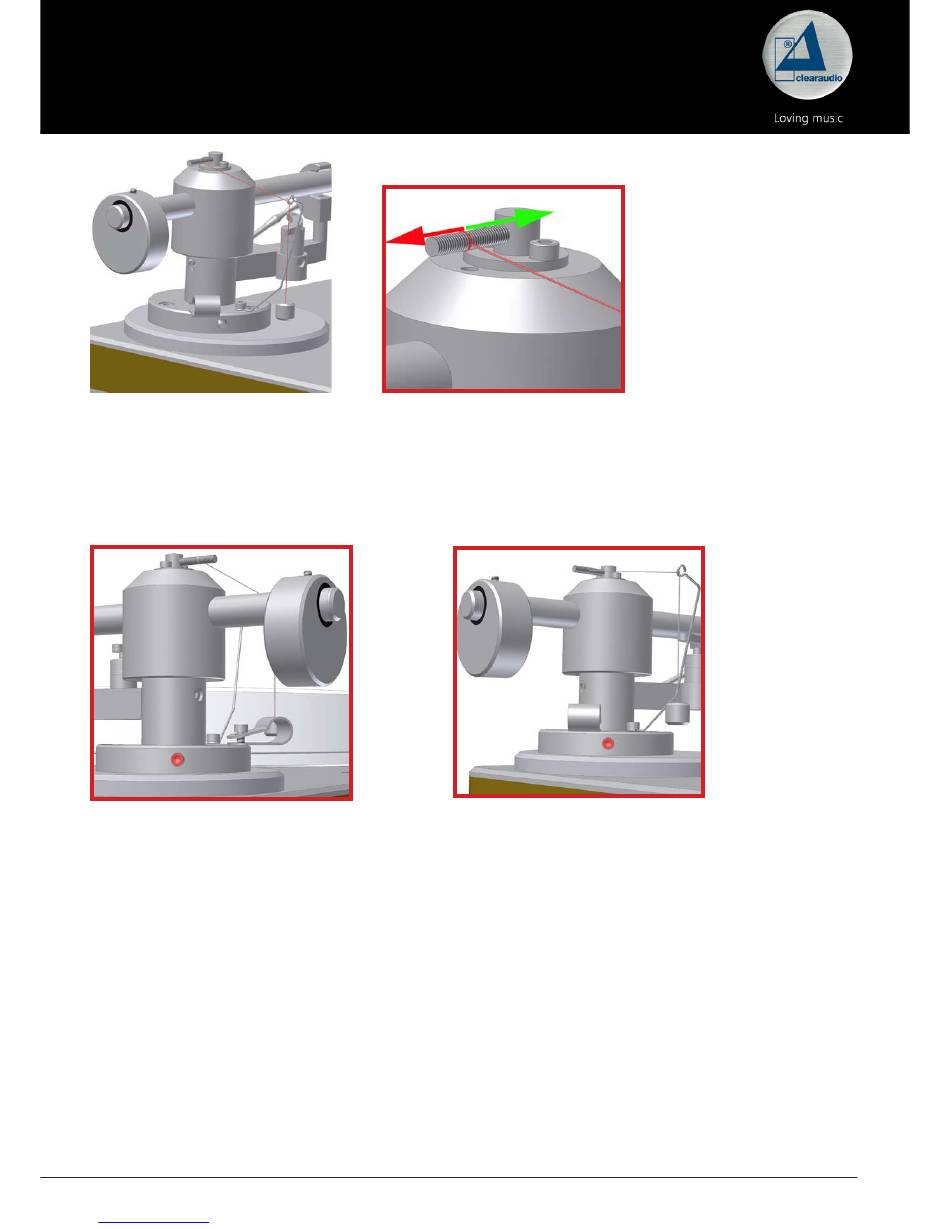

Bild 7: Antiskating Einstellung
7. Zum richtigen Einstellen der Höhe Ihres Tonarms lösen Sie bitte beide Justierschrauben am
Fuß der Tonarmbasis; diese befinden sich seitlich in einer Vertiefung und können mit dem
Innensechskantschlüssel (4) gelöst und nach der Höheneinstellung wieder angezogen werden!
Bei aufgelegter LP sollte der Arm parallel zur LP-Oberfläche ausgerichtet sein.
Bild 9: Justierschraube eins
8. Bitte beachten Sie, dass der Azimuth bereits ab Werk genau eingestellt wurde. Falls der Azimuth
dennoch verändert werden muss, um Geometriefehler eines Tonabnehmers zu kompensieren,
verfahren Sie bitte wie folgt: Lösen Sie die Schraube auf der Unterseite des Tonarmrohrs nahe
des Headshells. Jetzt können Sie den Azimuth durch Drehen des Headshells im Tonarmrohr
verstellen.
Made in Germany
Downloaded from www.Manualslib.com
Bild 8: Antiskating-Einstellung
manuals search engine
Bild 10: Justierschraube zwei
Green arrowhead =
slower anti-skating
Red arrowhead =
stronger anti-skating
