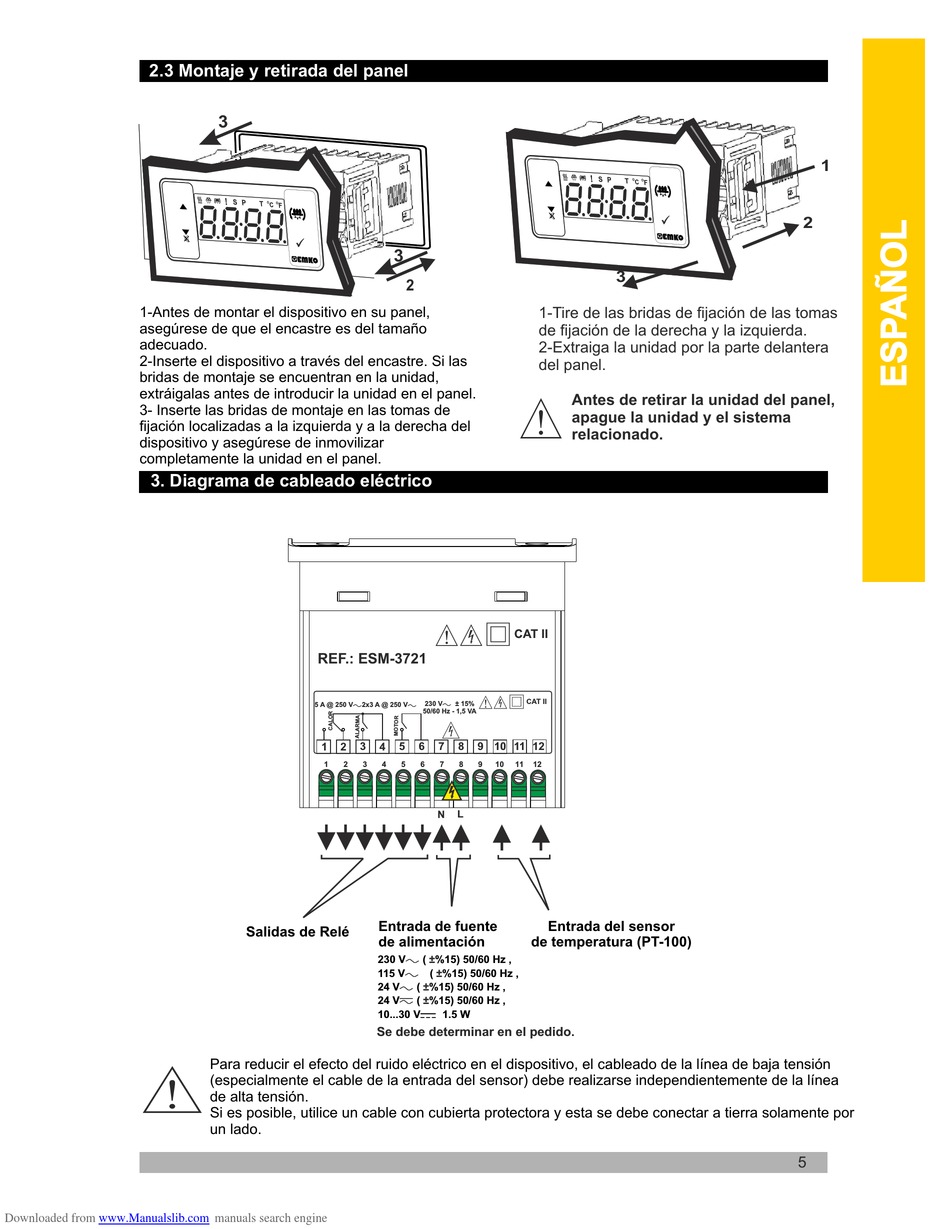

2.3 Montaje y retirada del panel
1-Antes de montar el dispositivo en su panel,
asegúrese de que el encastre es del tamaño
adecuado.
2-Inserte el dispositivo a través del encastre. Si las
bridas de montaje se encuentran en la unidad,
extráigalas antes de introducir la unidad en el panel.
3- Inserte las bridas de montaje en las tomas de
fijación localizadas a la izquierda y a la derecha del
dispositivo y asegúrese de inmovilizar
completamente la unidad en el panel.
3. Diagrama de cableado eléctrico
c
Downloaded from
www.Manualslib.com
3
REF.: ESM-3721
5 A @ 250 VV
2x3 A @ 250 VV
3
1
2
4
1
2
3
4
Entrada de fuente
Salidas de Relé
de alimentación
230 V
115 V
24 V
24 V
10...30 V
Se debe determinar en el pedido.
Para reducir el efecto del ruido eléctrico en el dispositivo, el cableado de la línea de baja tensión
(especialmente el cable de la entrada del sensor) debe realizarse independientemente de la línea
de alta tensión.
Si es posible, utilice un cable con cubierta protectora y esta se debe conectar a tierra solamente por
un lado.
manuals search engine
3
2
1-Tire de las bridas de fijación de las tomas
de fijación de la derecha y la izquierda.
2-Extraiga la unidad por la parte delantera
del panel.
c
Antes de retirar la unidad del panel,
apague la unidad y el sistema
relacionado.
230 VV ± 15%
50/60 Hz - 1,5 VA
a
5
6
7
8
9 10
11 12
5
6
7
8
9
10
11
12
a
L
N
Entrada del sensor
de temperatura (PT-100)
V ±
( %15) 50/60 Hz ,
V
( %15) 50/60 Hz ,
±
V ±
( %15) 50/60 Hz ,
W ±
( %15) 50/60 Hz ,
Z
1.5 W
3
1
2
5
