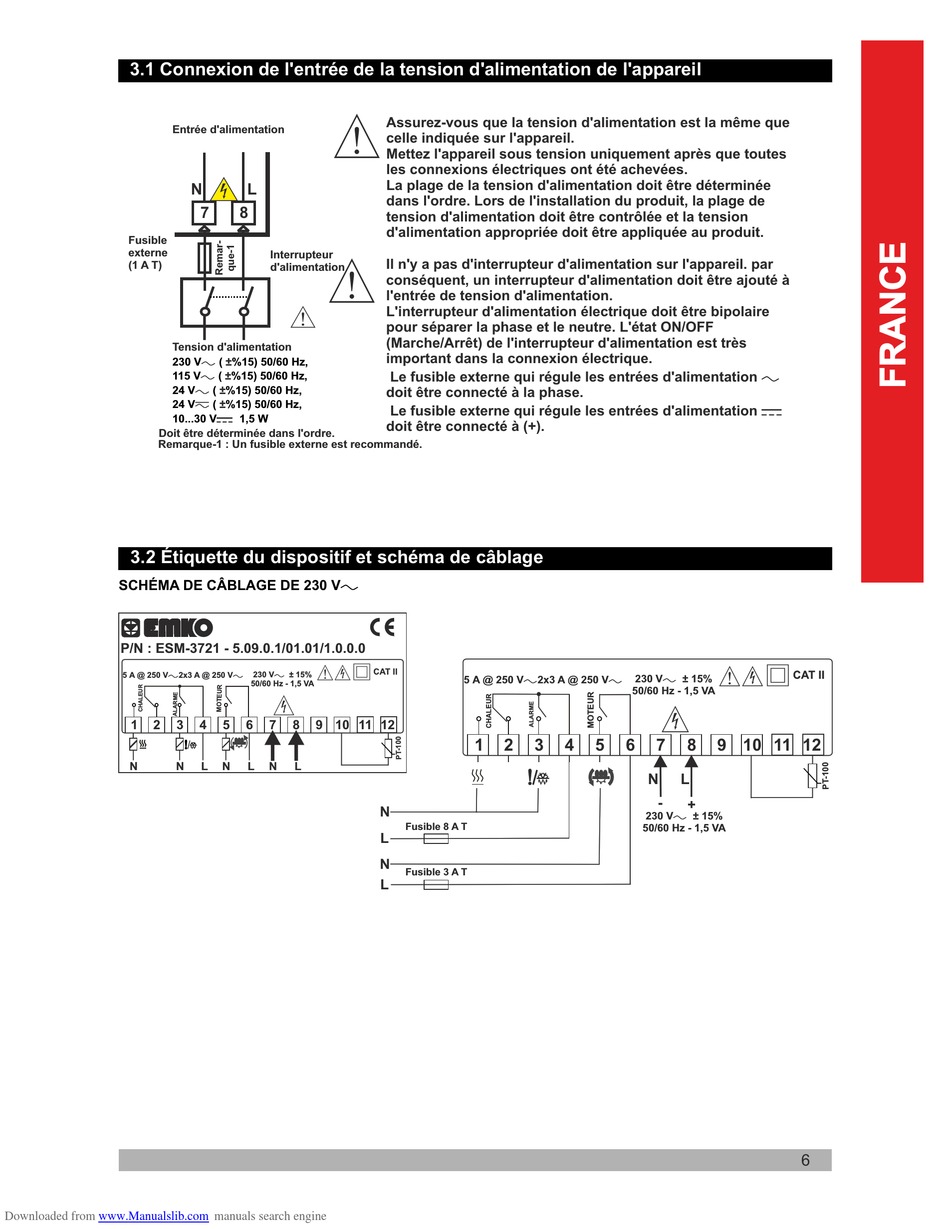

3.1 Connexion de l'entrée de la tension d'alimentation de l'appareil
Entrée d'alimentation
Fusible
externe
(1 A T)
Tension d'alimentation
230 V
115 V
24 V
24 V
10...30 V
Doit être déterminée dans l'ordre.
Remarque-1 : Un fusible externe est recommandé.
3.2 Étiquette du dispositif et schéma de câblage
SCHÉMA DE CÂBLAGE DE 230 VV
P/N : ESM-3721 - 5.09.0.1/01.01/1.0.0.0
5 A @ 250 VV
2x3 A @ 250 VV
1
2
3
N
N
Downloaded from
www.Manualslib.com
c
a
N
L
7
8
c
Interrupteur
d'alimentation
c
V ±
( %15) 50/60 Hz,
V ±
( %15) 50/60 Hz,
V ±
( %15) 50/60 Hz,
W ±
( %15) 50/60 Hz,
Z
1,5 W
230 VV ± 15%
50/60 Hz - 1,5 VA
a
4
5
6
7
8
9 10
11 12
L
N
L
N
L
manuals search engine
Assurez-vous que la tension d'alimentation est la même que
celle indiquée sur l'appareil.
Mettez l'appareil sous tension uniquement après que toutes
les connexions électriques ont été achevées.
La plage de la tension d'alimentation doit être déterminée
dans l'ordre. Lors de l'installation du produit, la plage de
tension d'alimentation doit être contrôlée et la tension
d'alimentation appropriée doit être appliquée au produit.
Il n'y a pas d'interrupteur d'alimentation sur l'appareil. par
conséquent, un interrupteur d'alimentation doit être ajouté à
l'entrée de tension d'alimentation.
L'interrupteur d'alimentation électrique doit être bipolaire
pour séparer la phase et le neutre. L'état ON/OFF
(Marche/Arrêt) de l'interrupteur d'alimentation est très
important dans la connexion électrique.
Le fusible externe qui régule les entrées d'alimentation V
doit être connecté à la phase.
Le fusible externe qui régule les entrées d'alimentation Z
doit être connecté à (+).
5 A @ 250 VV
2x3 A @ 250 VV
3
1
2
N
Fusible 8 A T
L
N
Fusible 3 A T
L
230 VV ± 15%
50/60 Hz - 1,5 VA
a
5
6
7
8
9 10
4
N
L
-
+
230 VV ± 15%
50/60 Hz - 1,5 VA
11 12
6
