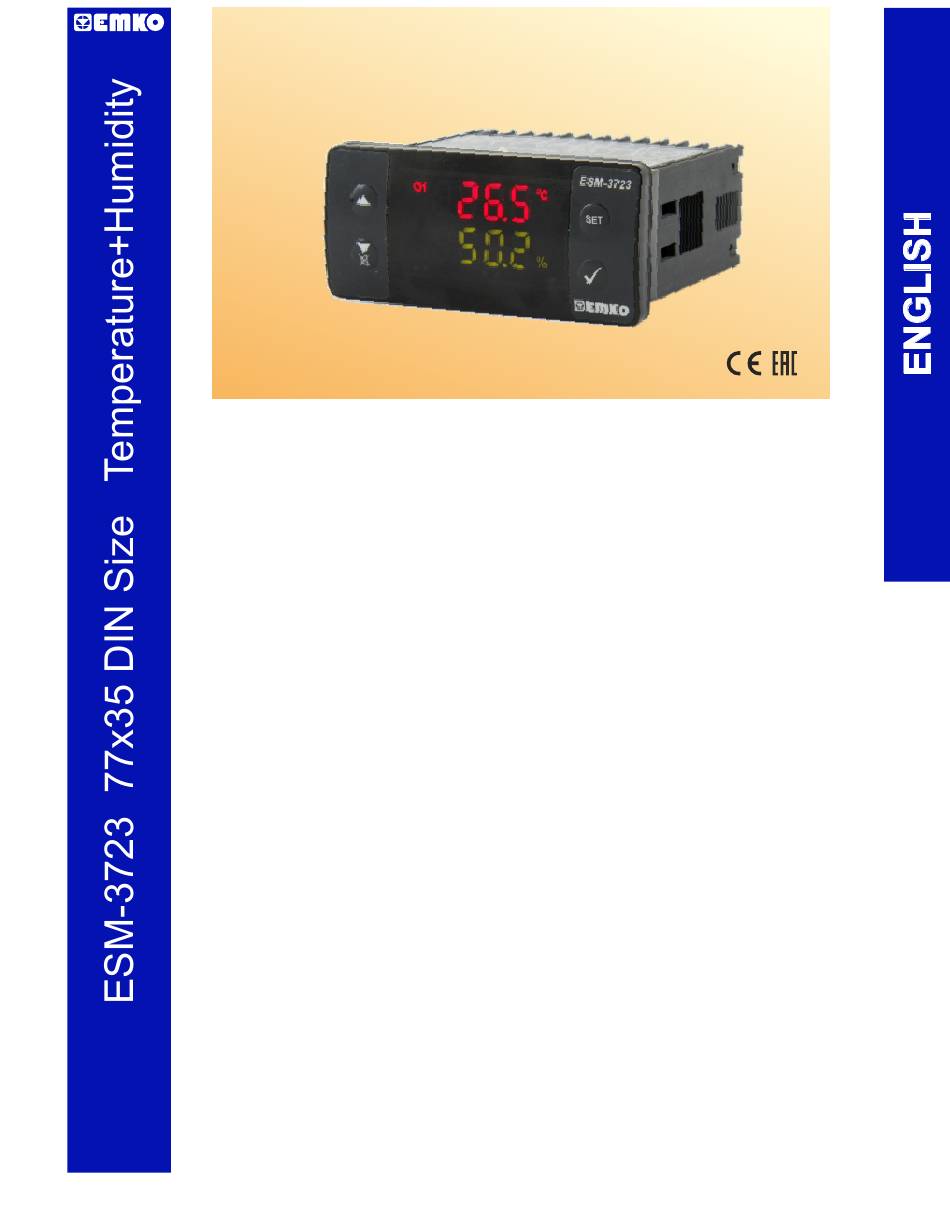

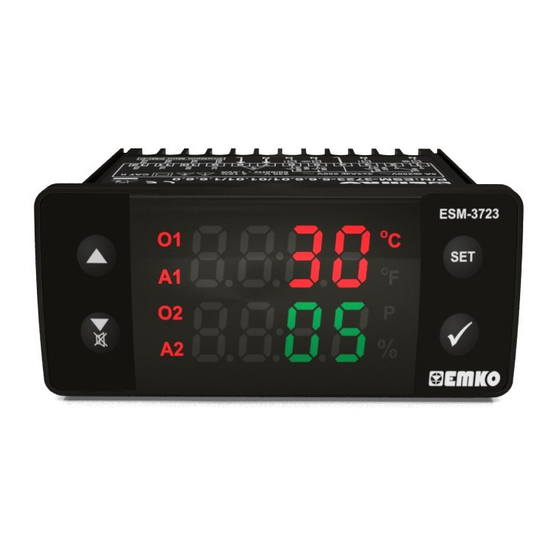

ESM-3723 77 x 35 DIN Size
Digital Temperature+Humidity Controller
- 4 Digits for Temperature Display
- 4 Digits for Humidity Display
- Temperature Sensor Input
NTC, PTC, PT-100, 0/2..10V, 0/4..20mA or ProNem Mini PMI-P
(Must be determined in order.)
- Humidity Sensor Input
0/2..10V, 0/4..20mA or ProNem Mini PMI-P
(Must be determined in order.)
- 4 Output
Heating Control Output
Heating Alarm Output
Humidification Control Output
Humidification Alarm Output
- Relay or SSR Outputs (Must be determined in order.)
- Selectable Temparature Control ( PID or ON / OFF )
- Auto-Tune PID
- Set value boundaries
- Alarm parametreters
- Adjustable internal buzzer according to the alarm situations
- Password protection for programming mode,
- Having CE mark according to European Norms
Instruction Manual. ENG ESM-3723 01 V03 02/15
Inhaltsverzeichnis
Verwandte Anleitungen für EMKO ESM-3723
Inhaltszusammenfassung für EMKO ESM-3723
- Seite 17 (Müssen der Reihenfolge nach bestimmt werden.) - Wählbare Temperaturregelung (PID oder EIN/AUS) - Autotune PID - Sollwertgrenzen - Alarmparameter - Einstellbarer interner Summer je nach Alarmsituationen - Passwortschutz für Programmierbereich - CE-Kennzeichnung gemäß Europäischen Normen Bedienungsanleitung. DE ESM-3723 01 V03 02/15...
- Seite 18 1. Einleitung Die Temperatur- und Feuchtigkeitssteuergeräte der Serie ESM-3723 dienen zur Steuerung von Industrieprozessen. PID oder Ein-/Aus-Steuerungsform unter der Steuerung des Prozesses ist eine Vorrichtung, die Ihre besonderen Bedürfnisse ansprechen kann. 1.1 Umgebungsbedingte Leistungsfähigkeit Betriebstemperatur : 0 bis 50 °C Max.
-
Seite 19: Installation
Art und Weise benutzt wird. 1.4 Garantie EMKO Elektronik garantiert, dass das gelieferte Gerät keinerlei Material- oder Verarbeitungsmängel aufweist. Diese Garantie beschränkt sich auf einen Zeitraum von zwei Jahren. Die Garantiezeitbeginnt mit dem Lieferdatum. Diese Garantie ist gültig, wenn die im Garantieschein und in der Bedienungsanleitung festgelegten Pflichten und Verantwortlichkeiten vollständig durch den Kunden... - Seite 20 Befestigungsklammer Bedienfeld IP 65 Schutz Tafeloberfläche NEMA 4X (maximale Dicke 15 mm / 0,59 Zoll) 2.1 Frontansicht und Abmessungen des ESM-3723 Brutreglers Maximum 15 mm / 0,59 Zoll ESM-3723 ü 65 mm / 2,56 Zoll 76 mm / 3 Zoll 6 mm / 0,24 Zoll 2.2 Tafelausschnitt...
-
Seite 21: Tafeleinbau Und Ausbau
2.3 Tafeleinbau und Ausbau 1-Ziehen Sie Befestigungsklammern aus 1-Bevor Sie das Gerät in Ihre Tafel einbauen, stellen Sie der linken und rechten Befestigungsbuchse sicher, dass der Ausschnitt die richtige Größe hat. heraus. 2-Setzen Sie das Gerät durch den Ausschnitt ein. Wenn 2-Ziehen Sie die Einheit durch... -
Seite 22: Gerätelabel Und Verbindungsschema
3.2 Gerätelabel und Verbindungsschema VV VERBINDUNGSSCHEMA PTC Temperatur und 0/4@ 20 mA Feuchtigkeitssensoreingangsanschluss 230 VV ± 15% 5 A @ 250 VV 3 x 3 A @ 250 V V 50/60 Hz - 1,5 VA 9 10 11 12 230 VV ± 15% 14A T Sicherung 50/60Hz - 1,5 VA ProNem Mini PMI-P Temperatur und Feuchtigkeitssensoreingangsanschluss... -
Seite 23: Bedienfelddefinition Und Menü-Zugriff
4. Bedienfelddefinition und Menü-Zugriff ESM-3723 ü 9 10 11 12 TASTENDEFINITIONEN 1. Aufwärtstaste: ** Im Hauptbetriebsbildschirm, drücken Sie diese Taste, um den Anzeigewert für Temperatur-und Feuchtigkeitssensor zu ändern. ** Wird verwendet, um den Wert im Temperatur- und Feuchtigkeits-Einstellbildschirm und im Programmiermodus zu erhöhen. -
Seite 24: Ändern Und Speichern Des Temperatur- Und Feuchtigkeitssollwerts
5. Ändern und Speichern des Temperatur- und Feuchtigkeitssollwerts Hauptbetriebsbildschirm Temperatursollwert-Bildschirm ESM-3723 ESM-3723 ü ü Beim Betätigen der EINSTELL-Taste Temperatursollwert kann mit wird die „S“-LED aktiv sein und der Aufwärts- und Abwärtstasten Temperatursollwert angezeigt. geändert werden. Temperatursollwert-Bildschirm Feuchtigkeitssollwert-Bildschirm ESM-3723 ESM-3723 ü... - Seite 25 5.1 Programmiermodus-Parameterliste Parameter zur Temperatureinheitsauswahl (Standard = 0) °C ausgewählt. °F ausgewählt. = 0) Dezimaltrennzeichen-Aktivierungsparameter (Standard Keiner. Nur Temperaturparameter mit Dezimaltrennzeichen. Nur Feuchtigkeitsparameter mit Dezimaltrennzeichen. Nur Temperatur- und Feuchtigkeitsparameter mit Dezimaltrennzeichen. Parameters geändert werden, sollten die Werte der Hinweis: Wenn der Wert des oder des parameters Parameter entsprechend geändert werden.
- Seite 26 Hystereseparameter für Temperatur (Standard = 0,1°C) von 1 bis 10°C für NTC, PTC, PT-100 (0°C, 100°C) von 1 bis 18°F für NTC, PTC ,PT-100 (32°F, 212°F) von 0,1 bis 10,0°C für NTC, PTC, PT-100 (0,0°C, 100,0°C) von 0,1 bis 18,0°F für NTC, PTC, PT-100 (32,0°F, 212,0°F) von 1 bis 10°C für ProNem Mini PMI-P (-20°C, 80°C), von 1 bis 18°F für ProNem Mini PMI-P (-4°F, 176°F), von 0,1 bis 10,0°C für ProNem Mini PMI-P (-20,0°C, 80,0°C)
- Seite 27 Minimaler Feuchtigkeitssollwert-Parameter (Standard = Minimalwert der Geräteskala) Feuchtigkeitssollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitssollwert-Parameter eingestellt werden. Maximaler Feuchtigkeitssollwert-Parameter (Standard = Maximalwert der Geräteskala) Feuchtigkeitssollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Feuchtigkeitssollwert-Parameter zum maximalen Wert der Geräteskala eingestellt werden.
- Seite 28 Feuchtigkeitsalarm-Einstellparameter (Standard = 60 ) Dieser Parameterwert kann zwischen Min. Feuchtigkeitsalarm-Einstellparameter und Max. Feuchtigkeitsalarm-Einstellparameter programmiert werden. Feuchtigkeitsalarm Hystereseparameter (Standard = 0) Dieser Parameterwert kann von 0 bis %50 der Geräteskala eingestellt werden. Min. Feuchtigkeitsalarm-Einstellparameter (Standard = Minimalwert der Geräteskala) wenn der Feuchtigkeitsalarm aktiv ist, kann dieser Parameterwert vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitsalarm-Einstellparameterwert eingestellt werden.
-
Seite 29: Grafiken Zum Alarmausgang Des Esm-3723
5.2 Grafiken zum Alarmausgang des ESM-3723 Übersollwertalarm Übersollwertalarm Alarm- Alarm- ausgang ausgang Prozesswert Prozesswert Alarmeinstellung Alarmeinstellung Abweichungsbandalarm Alarm- ausgang Prozesswert +Alarmeinstellung) - Alarmeinstellung) Regelabweichungsalarm Alarm- ausgang Prozesswert +Alarmeinstellung) - Alarmeinstellung) Prozesssollwert (Temperatur oder Feuchtigkeit) 5.3 Fehlermeldungen im ESM 3723 Blinkender Bildschirm, Temperatursensorausfall. Sensoranschluss ist falsch oder es gibt keinen Sensoranschluss. -
Seite 30: Aufrufen Des Programmiermodus, Ändern Und Speichern Von Parametern
5.4 Aufrufen des Programmiermodus, Ändern und Speichern von Parametern Hauptbetriebsbildschirm ESM-3723 ESM-3723 ü ü Hinweis 1: Wenn das Wenn die EINSTELL-Taste für 3 Programmiermodus- Zugangspasswort für den Sekunden gedrückt wird, beginnt die Aufrufbildschirm Programmiermodus 0 ist, „P“ LED zu blinken. Wenn das EINSTELL-Taste drücken,... -
Seite 31: Spezifikationen
6. Autotune-Methode Autotune-Methode wird zur Bestimmung der vom Gerät verwendeten PID-Parameter verwendet. Autotune Start (Zyklustuning Begrenzen) Temperaturwert Betrieb durch den Benutzer: • Temperatursteuerung ein/aus oder PID-Parameter einstellen ( = 1) • Autotune Auswahlparameter einstellen ( • Im Hauptbildschirm „Atun“ und Temperaturwert abwechselnd. -
Seite 32: Andere Informationen
ProNem Mini PMI-P 0% - 100% Alle Bestellinformationen des ESM-3723 Brutreglers sind auf der obigen Tabelle angegeben. Der Benutzer kann die geeignete Gerätekonfiguration anhand der Informationen und Codes aus der Tabelle zusammenstellen und sie in Bestellnummern konvertieren. Zuerst muss man die Versorgungsspannung bestimmen, und anschließend die anderen.
