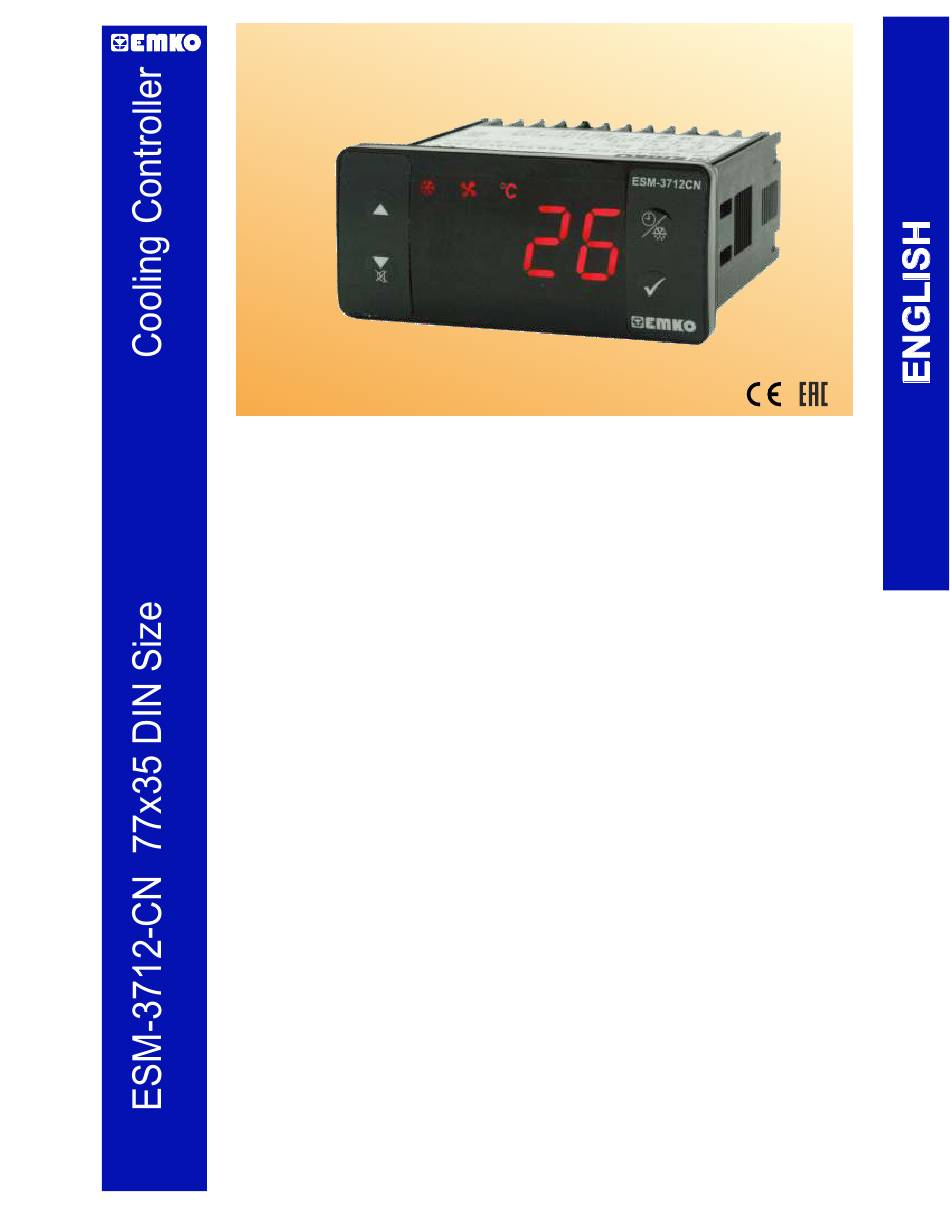

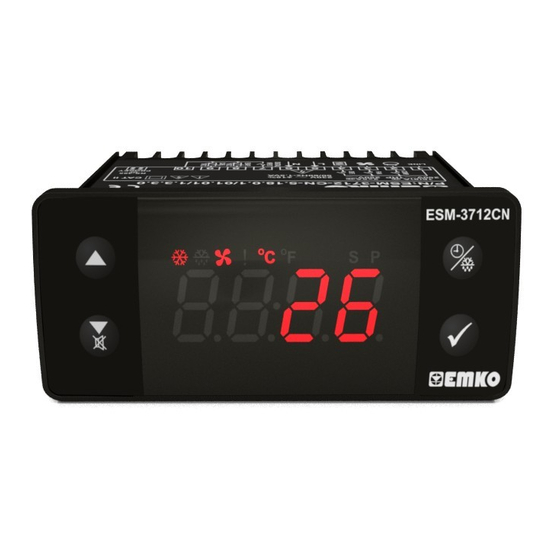

ESM-3712-CN 77 x 35 DIN Size
Digital , ON / OFF Cooling Controller
- 4 Digits Display
- NTC Input or PTC Input (Must be determined in order.)
- Adjustable temperature offset
- Set value boundaries
- Operation selection of compressor operates continuously,
stops or operates periodically in case of sensor defect
- Compressor protection delays
- Defrost time easily changeable from front panel
- Manual defrost capability from front panel
- Defrost parameters
- Alarm parameters
- Adjustable internal buzzer according to the defrost, sensor
defect and alarm status
- Defrost time and/or manual defrost and/or temperature set
value protection
- Password protection for programming section
- Installing parameters using Prokey
- Remote access, data collecting and controlling with Modbus RTU
- Having CE mark according to European Norms
Instruction Manual. ENG ESM-3712-CN 01 V06 11/15
Inhaltsverzeichnis
Verwandte Anleitungen für EMKO ESM-3712-CN
Inhaltszusammenfassung für EMKO ESM-3712-CN
- Seite 17 ESM-3712-CN 77 x 35 DIN Maß Digitaler EIN / AUS Kühlregler - 4-stellige Anzeige - NTC Eingang oder PTC Eingang (Muss vorher festgelegt werden) - 3 Ausgänge für Kompressor, Abtau- und Ventilatorregelung - 2 Sensoreingänge für Kühlfach und Verdampfer - Konfigurierbarer Digitaleingang - EIN / AUS Schalter - 2 getrennt einstellbare abweichende Werte für den Kühlfach-und...
- Seite 18 1.Vorwort: Kühlregler der Serie ESM-3712-CN sind dafür konstruiert, den Kühlprozess zu steuern. Sie sind sehr vielfältig einsetzbar, wegen ihres einfachen Gebrauchs, ihrer EIN-und AUS-Schaltfunktion und ihrer Abtaufunktion.Einige der Anwendungsbereiche und Anwendungen sind unten aufgelistet: Anwendungsbereiche Anwendungen Lebensmittel Kühlschränke Maschinen Produktion Industrie Klimaanlagen u.s.w.
-
Seite 19: Installation
Verwenden Sie ein mit Ethylalkohol oder Wasser benetztes Tuch um das Plastikgehäuse außen zu reinigen. 1.6 Sonstige Angaben Information des Herstellers: Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA Tel : +90 224 261 1900 Fax : +90 224 261 1912 Information über Reparatur und Wartungsdienst... - Seite 20 Vorderseite: Schutzklasse IP-65 Frontplatte NEMA 4X (max. Dicke 15 mm / 0.59 Zoll) 2.1 Vorderansicht und Abmessungen des ESM-3712-CN Kühlregelung Maximal 15 mm / 0.59 Zoll ESM-3712CN 65 mm / 2.56 Zoll 76 mm / 3 Zoll 6 mm / 0.24 Zoll 2.2 Schalttafelausschnitt...
-
Seite 21: Ein- Und Ausbau In Eine Schalttafel
2.3 Ein- und Ausbau in eine Schalttafel 1-Ziehen Sie die Halteklammern aus den 1-Stellen Sie vor dem Einbau sicher, dass der Fassungen links und rechts. Ausschnitt der Schalttafel die richtigen Maße hat. 2-Ziehen Sie das Gerät nach vorn aus der 2-Führen Sie das Gerät durch den Ausschnitt ein. -
Seite 22: Die Elektrischen Anschlüsse
4. Die elektrischen Anschlüsse P/N : ESM-3712-CN - 5.18.0.1/01.01/1.3.3.0 16(8)A @ 2x5A@ 250V 250V 230 V ± 15% 50/60Hz - 1.5VA RS-485 PROKEY 9 10 Eingang für Kühlfachtemperatur- Relaisausgänge sensor (NTC or PTC) Digitaleingang Anschlusswerte Stromversorgung 230VV ( %15) 50/60Hz , ±... -
Seite 23: Beschreibung Der Vorderseite Und Zugriff Auf Die Menüs
5.Beschreibung der Vorderseite und Zugriff auf die Menüs 5 6 7 8 9 1112 BESCHREIBUNG DER KNÖPFE 1. Plustaste: **In der Hauptbetriebsanzeige wird beim Drücken dieses Knopfes die Verdampfertemperatur angezeigt. ** Sie erhöht die Werte, auch bei der Abtauanzeige und im Programmiermodus. 2. -
Seite 24: Ändern Und Speichern Von Eingestellten Temperaturwerten
6. Ändern und Speichern von eingestellten Temperaturwerten Hauptbetriebsanzeige Eingestellte Werte ü ü Wird der SET-Knopf gedrückt, leuchtet Der eingestellte Temperaturwert das ‘’S’’ LED und der eingestellte kann mit den Plus-und Temperaturwert wird angezeigt. Minustasten verändert werden. Hauptbetriebsanzeige SET Değeri Ekranı ü... - Seite 25 6.2 Liste der Parameter zum Programmieren. ParameterTemperatureinheit ( Defaultwert = 0 ) MODBUSADRESSE:40002 °C gewählt. °F gestellt. Parameter Verarbeitung Dezimale( Default = 10 ) MODBUSADRESSE:40003 Deaktriviert. Aktiviert. Hysterese-Parameter für den Kompressorausgang ( Defaultwert = 1 ) MODBUSADDRESSE:40004 von 1 bis 20°C für NTC (-50°C, 100°C) oder PTC (-50°C, 150°C) von 1 bis 36°F für NTC (-58°F, 212°F) oder PTC (-58°F, 302°F) von 0.1bis 10.0°C für NTC (-50.0°C,100.0°C) oder PTC (-50.0°C,150.0°C) von 0.1 bis 18.0°F für NTC (-58.0°F,212.0°F) oder PTC(-58.0°F,302.0°F)
- Seite 26 Parameter Temperatur Abtauen Ende (Default wert = 2°C) MODBUSADRESS :40013 Wenn Verdampfersensor-Wahlparameter 1ist (Verdampfersensor ist aktiviert), und Verdampfer erreicht die von diesem Parameter festgelegte Temperatur während der Abtauzeit schneller als Parameter anzeigt, dann endet der Abtauvorgang. Abtauen beim Einschalten und Verzögerungsparameter des Abtauvorgangs ( Default = ) MODBUSADRESSE: 40014 Kann von 0 bis zu 99 Minuten eingestellt werden.
- Seite 27 Parameter Wahl Temperatur Alarm Funktion (Default wert = 0 ) MODBUSADRESSE: 40026 Die Temperatur-Alarmfunktion ist deaktiviert. Absoluter Alarm gewählt. Ist Temperatur niedriger als oder höher als , wird Alarm gegeben. Relativer Alarm gewählt. Alarm hängt von eingestellten Werten ab. Bei Kühl- fachtemperaturen unter (Set - oder über (Set + ), gibt‘s Alarm.
- Seite 28 Parameter Wahl der Digitaleingänge (Defaultwert = 1) MODBUSADRESSE: 40036 Digitaleingang ist deaktiviert. KEIN “sonst offener“ Digitaleingang ist aktiert, wenn Kontakt besteht. KEIN “sonst geschlossener“ Digitaleingang ist aktiert, wenn kein Kontakt besteht. Parameter Wahl des Digital eingangs( Defaultwert = 0 ) MODBUSADRESSE: 40037 Ist der Parameterwert für Aktivität der Eingänge = 0, wird er nichtangezeigt.
- Seite 29 6.3 Graphiken für den Betrieb des ESM-3712-CN Kühlungsregeler 4.7.1 Defrost Çıkışı Çalışma Grafiği 1- Ist der Parameter Abtauzeit der Parameterwert Abtauzyklus der Parameter Abtauen beim Einschalten und Abtauverzögerung der Parameterwert Abtropfzeit 1, dann: Netz Zeit Zeit Verdunst. °C -Sensor Temp.
-
Seite 30: Zugang Zum Programmiermodus, Ändern Und Speichern Der Parameter
Wird 20 Sekunden lang keine Änderung im Programmiermodus vorgenommen, schaltet das Gerät automatisch auf die Hauptbetriebsanzeige zurück. 7. Fehlermeldungen beim ESM-3712-CN Kühlregler Meldung blinkt. Fehler am Kühlfachtemperatursensor. Schlechte oder gar keine Verbindung zum Sensor. Ist der gewählte Summerfunktionparameterwert 3 oder 4, ertönt der eingebaute Sum- mer und wird angezeigt. - Seite 31 7. Fehlermeldungen beim ESM-3712-CN Kühlregler Meldung blinkt. Fehler des Verdampfertemperatursensors, schlechte oder gar keine Verbindung zum Sensor Meldung blinkt. Für absoluten Alarm, wenn die Kühlfachtemperatur niedriger als die für einen Alarm nötige Mindest- temperatur ist und für relativen Alarm, wenn die Kühlfachtemperatur niedriger als die (einge-...
-
Seite 32: Technische Daten
1.5 m Kabel für Kühlanwendungen) W Ş kann beides sein Kunde Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben. Bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Ihr Technologiepartner Gebrauchsanweisung herunterladen möchten. www.emkoelektronik.com.tr...
