TILE COMP
Wird in Kombination mit TILE-MATRIX verwendet, um die Breite der Frontblende zu kompensieren und somit das Bild
präzise darzustellen.

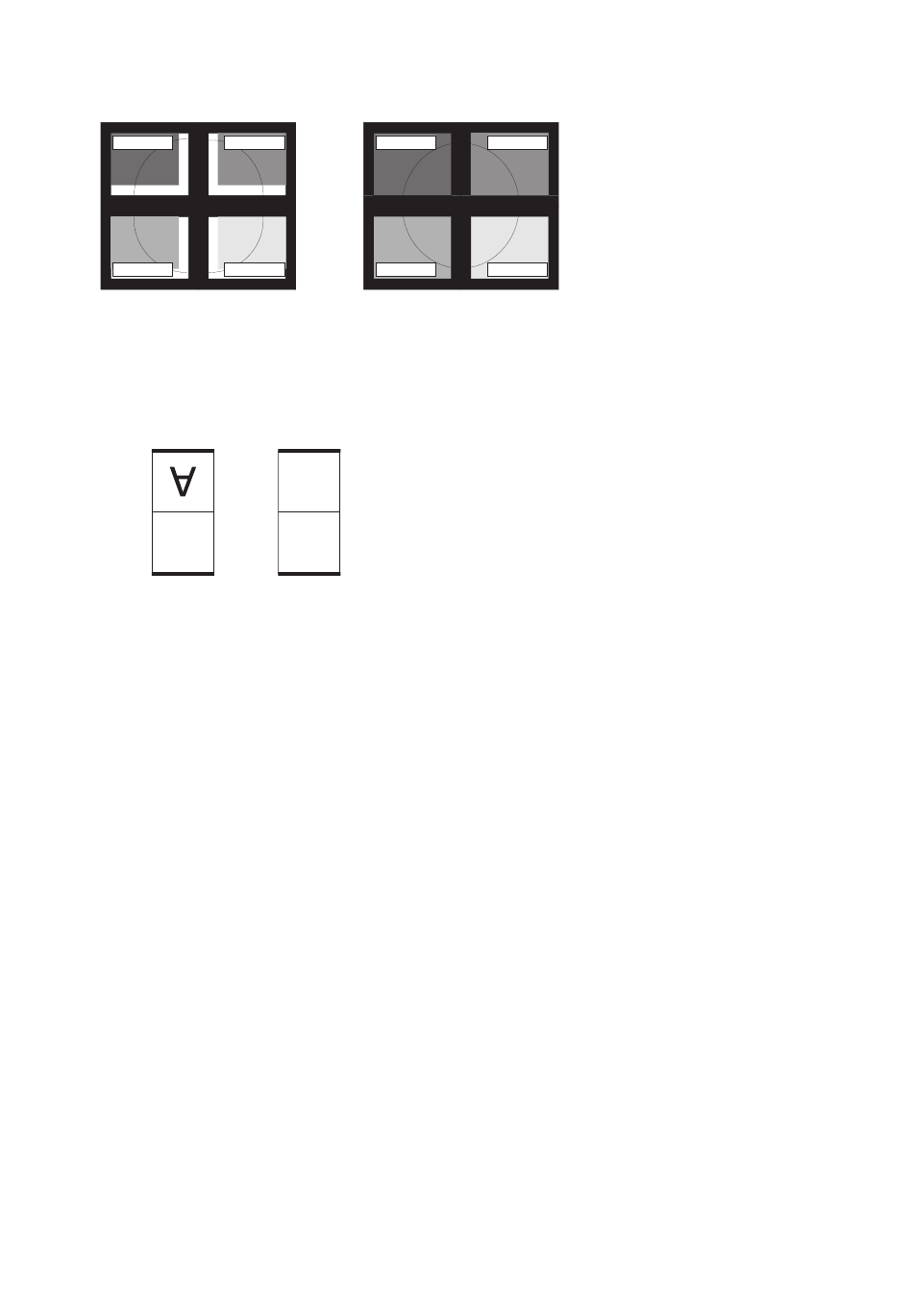

TILE COMP mit 4 Monitoren (schwarzer Bereich zeigt die Monitorrahmen):
Monitore 1
Monitore 2
Monitore 3
Monitore 4
TILE COMP AUS
180° DREH
Das Bild wird um 180 Grad gedreht.
HINWEIS: Wenn Monitore in zwei Reihen übereinander installiert werden, können die Monitore in der oberen Reihe
über Kopf montiert werden.
Bei dieser Anordnung wird der durch die Frontblende vorgegebene Abstand zwischen den oberen und den
unteren Monitoren minimiert.
[AUS]
[EIN]
A
TILE MATRIX FREIG.
Hiermit kann ein Bild über mehrere Bildschirme hinweg angezeigt werden. Diese Funktion kann für bis zu 25 Monitore
verwendet werden (fünf vertikal, fünf horizontal). Um TILE MATRIX FREIG. verwenden zu können, muss das PC-
Ausgangssignal für jeden einzelnen Monitor durch einen Verteilungsverstärker geleitet werden.
ZIELMONITOR ID
Das OSD-Menü des nachgeordneten Monitors wird über die Bedienelemente des Hauptmonitors gesteuert.
Hiermit wird die Nummer des nachgeordneten Monitors festgelegt, die in diesem Monitor mit MONITOR NUMMER
festgelegt wurde. Durch Drücken der Taste INPUT/SELECT wird für jeden nachgeordneten Monitor die Monitornummer
angezeigt.
Der als Zielmonitor festgelegte nachgeordnete Monitor wird im OSD in Gelb angezeigt. Die Beziehung zwischen dem
Hauptmonitor und den nachgeordneten Monitoren wird im Abschnitt „ControlSync" erläutert (siehe Seite 12).
INDIVIDUELLE EINSTELLUNGEN
EIN: Nachgeordnete Monitore können vom Hauptmonitor aus gesteuert werden.
Nachdem diese Option auf EIN gesetzt wurde, werden die Bedienvorgänge am Hauptmonitor auf das OSD des
nachgeordneten Monitors übertragen.
Um INDIVIDUELLE EINSTELLUNGEN zu deaktivieren, drücken Sie gleichzeitig die Tasten SELECT und BEENDEN.
HINWEIS: Schließen Sie die Monitore mit einem ControlSync-Kabel an.
Monitore 1
Monitore 3
TILE COMP EIN
A
A
Deutsch-22
Monitore 2
Monitore 4
22
