Lautsprecher für Zone 1
Wasserdichte Verbindung
Lautsprecher für Zone 2
Signalleitung für „Verstärker ein"
Verbinden Sie diese Leitung mit jedem Verstärker, der mit einem
Zonen-Line-Ausgang verbunden ist.
Ein verbundener Verstärker muss mit derselben Masse (-) wie das
Radio verbunden sein, damit diese Signalleitung ordnungsgemäß
funktioniert.
Verstärker mit Stromversorgung, der mit dem Line-Ausgang für
Zone 2 verbunden ist
Line-Ausgang für Zone 2 und Subwoofer-Ausgang
Jedes Subwooferkabel bietet einen einzelnen Mono-Ausgang zu
einem Subwoofer mit Stromversorgung oder einem Subwoofer-
Verstärker. Möglicherweise müssen Sie einen RCA-Splitter
verwenden, um es mit einem Verstärker zu verbinden.
Subwoofer

Verbinden eines SiriusXM Tuner-Moduls

Dieses Gerät ist mit einem SiriusXM SXV300 oder neuerem
Vehicle Tuner-Modul kompatibel.
1 Falls Sie bereits eine USB-Quelle verbunden haben, trennen
Sie sie vom Radio.
2 Verbinden Sie das Kabel vom SiriusXM Tuner-Modul mit dem
Anschluss SXM TUNER auf der Rückseite des Radios.
3
Folgen Sie den Anweisungen des SiriusXM Tuner-Moduls
und der Antenne, um die SiriusXM Installation
abzuschließen.
4
Stellen Sie bei Bedarf wieder die Verbindung mit der USB-
Quelle her.
5
Schließen Sie die Radioinstallation ab.

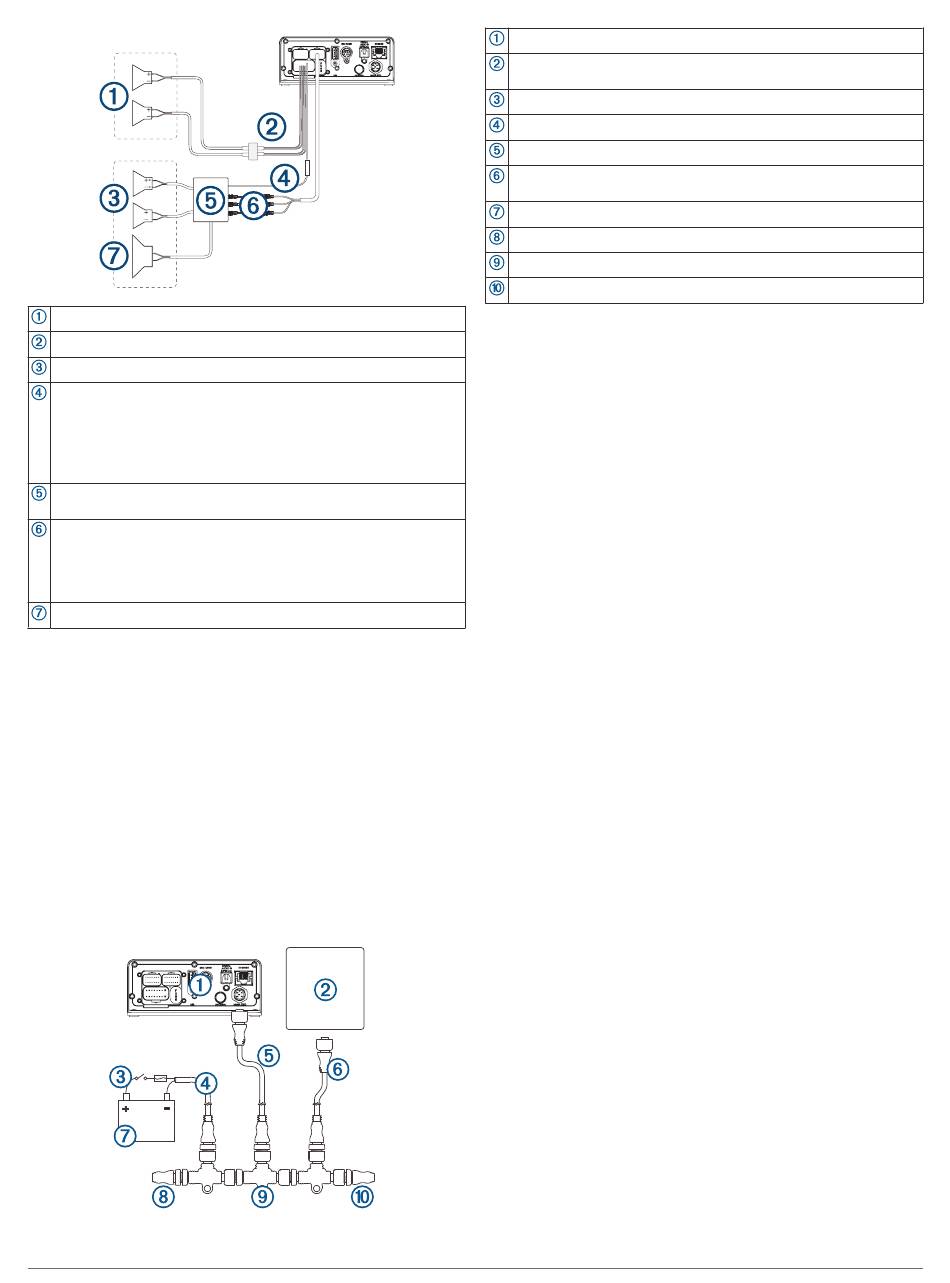

Schaltplan für das NMEA 2000 System
4
Radio
Unterstützte Kartenplotter-Multifunktionsanzeige oder kompatible
FUSION NMEA 2000 Fernbedienung
Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung vom Radio, bis zu 6 m (20 Fuß)
NMEA 2000 Stichleitung von der Kartenplotter-Multifunktionsan-
zeige oder kompatible FUSION NMEA 2000 Fernbedienung
Stromversorgung mit 9 bis 16 V Gleichspannung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel

FUSION PartyBus Netzwerk

Die FUSION PartyBus Netzwerkfunktion ermöglicht es Ihnen,
mehrere kompatible Radios zusammen in einem Netzwerk zu
verbinden. Dabei wird eine Kombination aus kabelgebundenen
oder drahtlosen Verbindungen verwendet.
Sie können ein kompatibles Radio, z. B. das Apollo WB670
Radio, mit anderen kompatiblen Radios gruppieren, die mit dem
Netzwerk verbunden sind. Gruppierte Radios können auf allen
Radios in der Gruppe verfügbare Quellen teilen und die
Medienwiedergabe steuern, sodass eine synchronisierte
Audioausgabe auf dem Boot möglich ist. Sie können Gruppen
bei Bedarf schnell auf kompatiblen Radios oder
Fernbedienungen im Netzwerk erstellen, bearbeiten oder deren
Gruppierung aufheben.
HINWEIS: Ein Zonenradio, z. B. das Apollo ERX400, kann eine
Gruppe erstellen oder ihr beitreten, um Quellen von anderen
Radios zu steuern und wiederzugeben. Es kann jedoch nicht die
eigenen Quellen mit der Gruppe teilen.
Weitere Hinweise in Bezug auf das Teilen von Quellen finden
Sie im Benutzerhandbuch.
Verwenden Sie kompatible Radios und Fernbedienungen,
sowohl gruppierte als auch nicht gruppierte Geräte, um die
Lautstärke der verfügbaren Lautsprecherzonen für ein
beliebiges Radio im Netzwerk anzupassen.

Hinweise zu kabelgebundenen Netzwerken

Beachten Sie beim Planen der Netzwerkinstallation die
folgenden Hinweise für alle kabelgebundenen Verbindungen.
• Sie müssen Geräte mit standardmäßigen Cat5e- oder Cat6-
Netzwerkkabeln mit RJ45-Steckern verbinden.
• Sie können zwei kompatible Geräte mit einem Netzwerkkabel
direkt verbinden.
• Sie müssen kabelgebundene Netzwerkswitches und
kabelgebundene oder WLAN-Netzwerkrouter verwenden,
wenn Sie mehr als zwei kompatible Geräte mit einem
Netzwerk verbinden.
• Wenn Sie einen Router im Netzwerk installieren, sollte dieser
standardmäßig als DHCP-Server konfiguriert werden.
Weitere Informationen finden Sie in den Anweisungen des
Routers.
• Wenn Sie keinen Router installieren und keine DHCP-Server
im Netzwerk vorhanden sind, sollten Sie ein FUSION
PartyBus Radio als DHCP-Server konfigurieren.
Beispiel eines kabelgebundenen Netzwerks für direkte
Verbindungen
Netzwerkeinstellungen müssen nicht geändert werden, wenn
zwei Geräte direkt miteinander verbunden werden.
Apollo MS-WB670 – Installationsanweisungen
