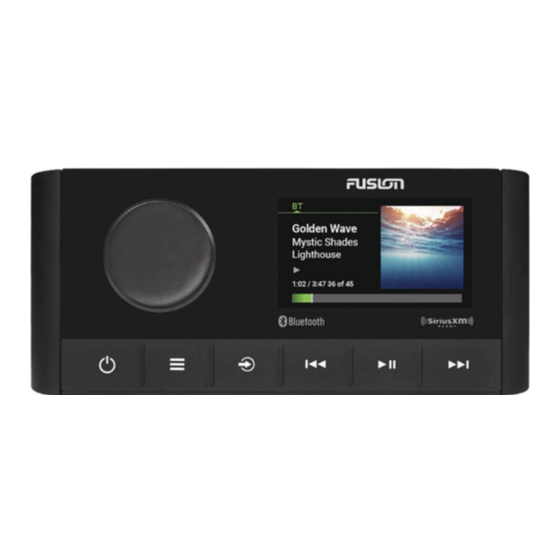

Fusion MS-RA210 Installationsanweisungen

MS-RA210 Installationsanweisungen
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen und Vorsichtshinweise nicht
beachten, könnte es zu Personenschäden, Schäden am Schiff
oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Boots getrennt haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher,
dass es ordnungsgemäß geerdet ist. Folgen Sie dazu den
Anweisungen in der Anleitung.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von FUSION
Lieferumfang
• Einbaudichtung
• Vier selbstschneidende 3,5-mm-Schrauben (Größe 6)
• Zwei Schraubenabdeckungen
• Kabelbaum für Stromversorgung und Lautsprecher
• Kabelbäume für Aux-Eingang, Line-Ausgang und Subwoofer-
Ausgang
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche
und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel auf Silikonbasis
(optional)
Hinweise zur Montage
• Sie müssen das Radio auf einer ebenen Oberfläche mit einer
guten Luftzirkulation an der Rückseite des Radios montieren,
um einen Wärmeabzug zu ermöglichen.
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, müssen Sie es in einem Winkel von
bis zu 45 Grad zur Horizontalebene montieren.
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, achten Sie darauf, dass das Kabel
eine Tropfschleife hat, damit Wasser vom Kabel abtropfen
kann und Schäden am Radio vermieden werden.
• Wenn eine Montage des Radios an der Außenseite des
Schiffs erforderlich ist, müssen Sie es an einem Ort
®
WARNUNG
ACHTUNG
HINWEIS
montieren, der sich weit oberhalb der Wasserlinie und nicht
unter Wasser befindet und an dem es nicht durch Docks,
Pfeiler oder andere Teile beschädigt werden kann.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss der Abstand zwischen dem Radio und einem
Kompass mindestens 15 cm (5,9 Zoll) betragen.

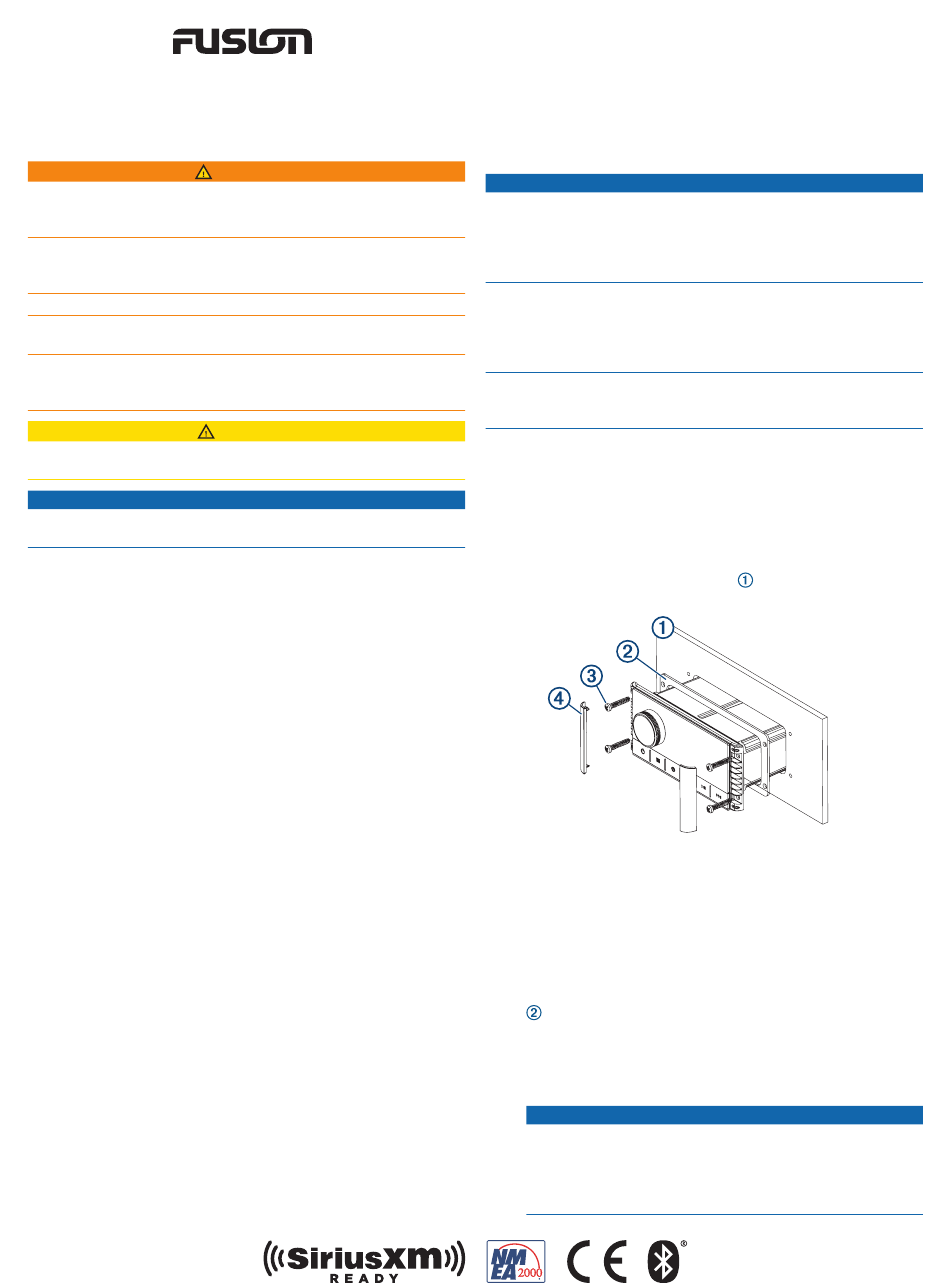

Montieren des Radios
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht
als Schablone, da es dadurch zu Schäden am Glasdisplay und
zum Erlöschen der Garantie kommen kann. Sie müssen die
mitgelieferte Schablone verwenden, um die Montagelöcher
ordnungsgemäß zu bohren.
Gehen Sie beim Schneiden des Ausschnitts für das Radio
vorsichtig vor. Zwischen Gehäuse und Montagelöchern besteht
nur ein geringer Abstand. Wird der Ausschnitt zu groß
geschnitten, könnte die Stabilität des Radios nach der Montage
beeinträchtigt sein.
Tragen Sie kein Schmiermittel auf die Schrauben auf, wenn Sie
das Radio an der Montagefläche befestigen. Schmiermittel
können das Gehäuse des Radios beschädigen.
Damit Sie das Radio an einer neuen Stelle auf der
Montagefläche montieren können, müssen Sie zunächst
entsprechend den Hinweisen zur Montage einen Montageort
auswählen.
1
Bringen Sie die Schablone an der Montagefläche an.
2
Bohren Sie ein Loch in der Ecke der gestrichelten Linie auf
der Schablone.
3
Schneiden Sie die Montagefläche
der gestrichelten Schablonenlinie aus.
.
®
4
Vergewissern Sie sich, dass die Montagelöcher am Radio auf
die Vorbohrungen der Schablone ausgerichtet sind.
5
Bringen Sie mit einem für die Montagefläche und den
Schraubentyp geeigneten Bohrer die Vorbohrungen an.
6
Entfernen Sie die Schablone von der Montagefläche.
7
Führen Sie einen der folgenden Schritte aus:
• Wenn Sie das Radio an einem trockenen Standort
installieren, bringen Sie die mitgelieferte Einbaudichtung
an der Rückseite des Radios an.
• Wenn Sie das Radio an einem Standort montieren, der
Wasser ausgesetzt ist, tragen Sie um den Ausschnitt
seewassertaugliches Dichtungsmittel auf der
Montagefläche auf.
Installieren Sie die mitgelieferte Einbaudichtung nicht,
wenn Sie Dichtungsmittel auf die Montagefläche
aufgetragen haben. Bei gleichzeitiger Verwendung von
Dichtungsmittel und Einbaudichtung wird die
Wasserbeständigkeit reduziert.
HINWEIS
entlang der Innenseite
HINWEIS
Oktober 2019
190-02629-91_0A
