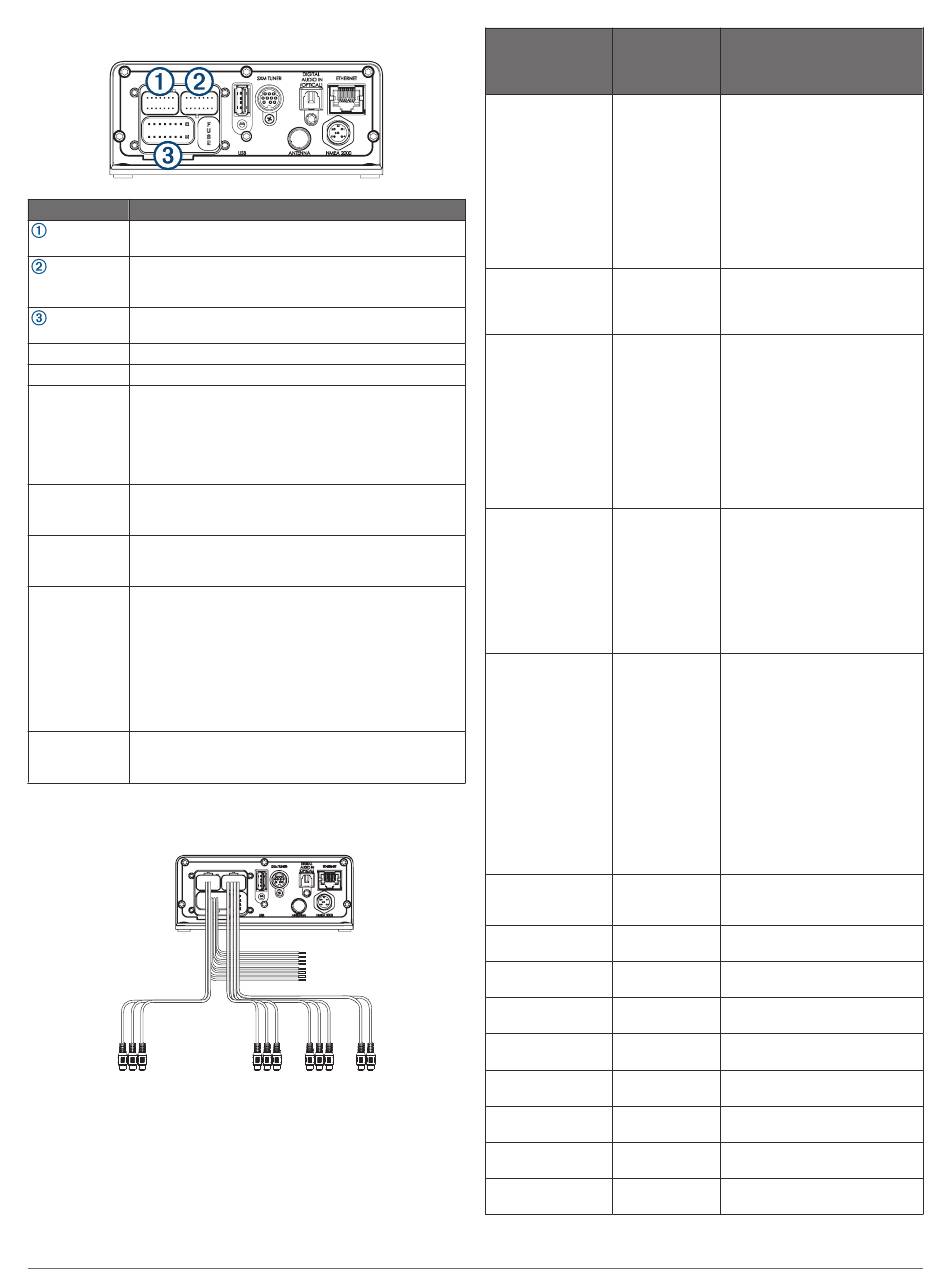

Identifizierung der Anschlüsse
Element
Beschreibung
Zum Verbinden des Radios mit dem Kabelbaum für
Zone 3.
Zum Verbinden des Radios mit dem Kabelbaum für
den Aux-Eingang 1 und für die Line- und Subwoofer-
Ausgänge für die Zonen 1 und 2.
Zum Verbinden des Radios mit dem Kabelbaum für
Stromversorgung und Lautsprecher.
FUSE
Enthält die 15-A-Sicherung für das Gerät.
USB
Zum Verbinden des Radios mit einer USB-Quelle.
SXM TUNER
Zum Verbinden des Radios mit einem SiriusXM
Connect Tuner, um SiriusXMSender zu empfangen
(sofern verfügbar; nicht enthalten).
Wird mit einem FUSION DAB-Modul verbunden, um
DAB-Sender zu empfangen (sofern verfügbar; nicht
enthalten).
DIGITAL
Zum Verbinden des Radios mit einer optischen
AUDIO IN
digitalen Audioquelle, z. B. einem Fernseher oder
(OPTICAL)
einem DVD-Player.
ETHERNET
Zum Verbinden des Radios mit einem anderen
FUSION PartyBus Radio, Zonenradio oder Netzwerk
(FUSION PartyBus Netzwerk, Seite
ANTENNA
Zum Verbinden des Radios mit einer herkömmlichen
AM-/UKW-Antenne.
Wenn Sie das Radio auf einem Schiff mit Metallrumpf
installieren, müssen Sie eine Antenne mit obligatori-
scher Masse verwenden. Wenn Sie das Radio auf
einem Schiff ohne Metallrumpf installieren, müssen
Sie eine Antenne ohne Masse verwenden. Weitere
Informationen finden Sie in den Installationsanwei-
sungen der Antenne.
NMEA 2000
Zum Verbinden des Radios mit einem NMEA 2000
Netzwerk
(Schaltplan für das NMEA 2000 System,
Seite
4).
Identifizierung der Leitungen und Anschlüsse des
Kabelbaums
2
Funktion der
Leitung oder des
RCA-Anschlusses
Masse (-)
Stromversor-
gung (+)
Zündung
®
Verstärker ein
4).
Telefon stumm
Dimmen
Lautsprecher –
Zone 1 links (+)
Lautsprecher –
Zone 1 links (-)
Lautsprecher –
Zone 1 rechts (+)
Lautsprecher –
Zone 1 rechts (-)
Lautsprecher –
Zone 2 links (+)
Lautsprecher –
Zone 2 links (-)
Lautsprecher –
Zone 2 rechts (+)
Lautsprecher –
Zone 2 rechts (-)
Farbe des
Hinweise
Blankdrahts
oder RCA-
Bezeichnung
Schwarz
Zum Verbinden mit dem
negativen Anschluss einer 12-
V-Gleichstromquelle mit einer
Kapazität von 15 A. Verbinden
Sie diese Leitung, bevor Sie die
gelbe Leitung verbinden. Alles
Zubehör, das mit dem Radio
verbunden wird, muss eine
gemeinsame Masse verwenden
(Herstellen der Stromversor-
gung, Seite
Gelb
Zum Verbinden mit dem
positiven Anschluss einer 12-V-
Gleichstromquelle mit einer
Kapazität von 15 A.
Rot
Zum Verbinden einer getrennt
geschalteten 12-V-Gleichstrom-
verbindung, z. B. einem Zünd-
ungsbus, um das Radio ein-
und auszuschalten. Falls Sie
keine geschaltete 12-V-Gleich-
stromverbindung verwenden,
müssen Sie diese Leitung mit
derselben Quelle wie die gelbe
Leitung (für die Stromversor-
gung) verbinden.
Blau
Zum Verbinden optionaler
externer Verstärker, damit diese
beim Einschalten des Radios
eingeschaltet werden.
Ein verbundener Verstärker
muss mit derselben Masse (-)
wie das Radio verbunden sein,
damit diese Signalleitung
ordnungsgemäß funktioniert.
Braun
Wird aktiviert, wenn eine Verbin-
dung mit der Masse besteht.
Wenn Sie diese Leitung
beispielsweise mit einem
kompatiblen Mobilgerät-Kit mit
Freisprechfunktion verbinden,
wird der Ton stumm geschaltet
oder die Eingabe wechselt zu
AUX, wenn ein Anruf eingeht
und diese Leitung über das Kit
mit der Masse verbunden ist.
Sie können diese Funktion über
das Einstellungsmenü akti-
vieren.
Orange
Diese Leitung wird bei der
Installation dieses Geräts nicht
verwendet.
Weiß
Weiß/Schwarz
Grau
Grau/schwarz
Grün
Grün/schwarz
Violett
Violett/schwarz
Apollo MS-WB670 – Installationsanweisungen
3).
