11
Nehmen Sie die erforderliche Verkabelung vor
zum Verbinden des Geräts, Seite
12 Bringen Sie die Einbaudichtung an der Rückseite des Radios
an .
13
Setzen Sie das Radio in den Ausschnitt ein.
14
Sichern Sie das Radio mit den mitgelieferten Schrauben
an der Montagefläche.
15 Setzen Sie die Schraubenabdeckungen

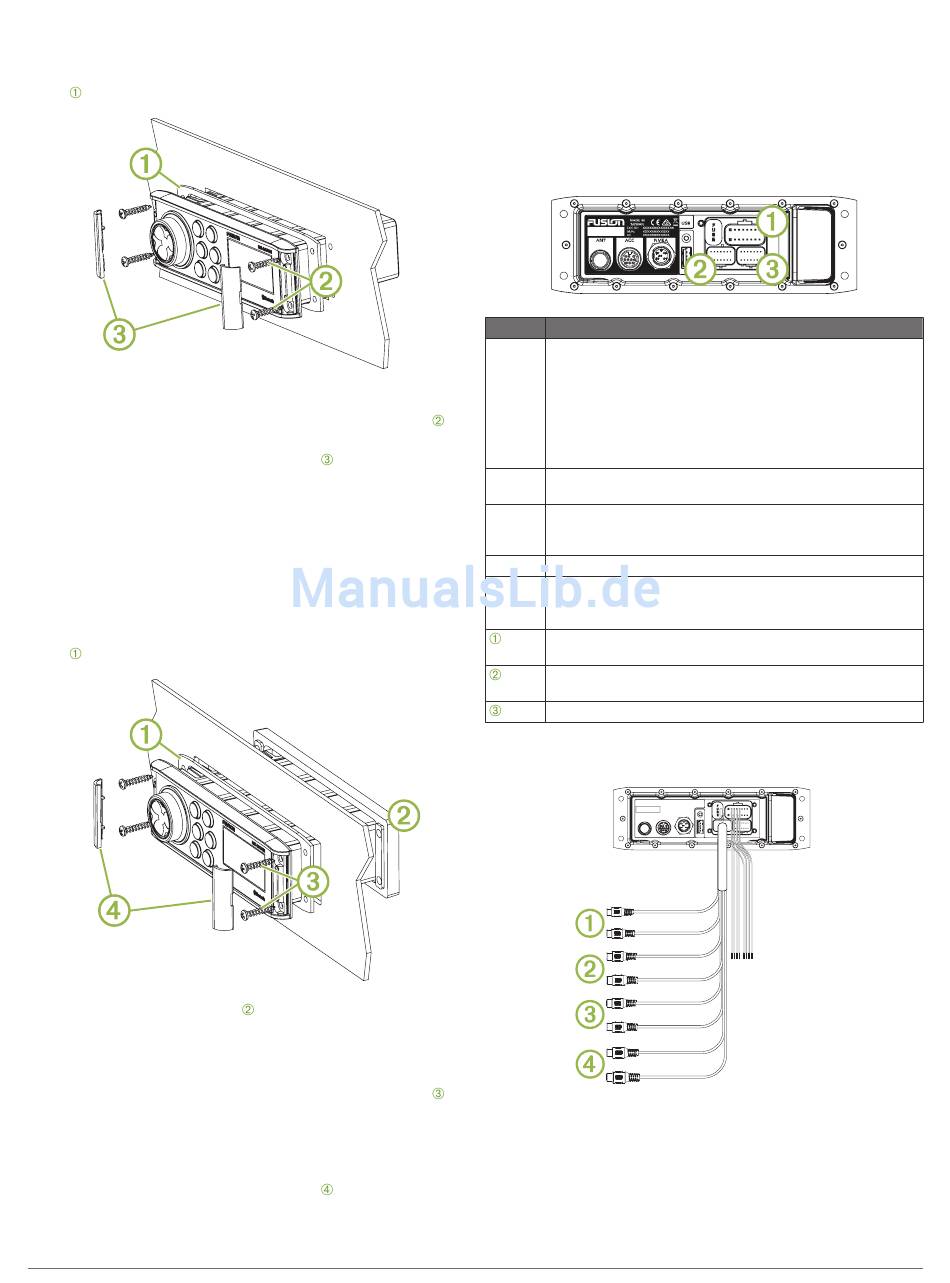

Austauschen eines vorhandenen Radios

1
Entfernen Sie das vorhandene Radio, und trennen Sie alle
Verbindungen.
2 Entfernen Sie bei Bedarf den vorhandenen Kabelbaum, oder
installieren Sie einen speziell für das Fahrzeug bzw. Schiff
geeigneten Kabelbaumadapter (nicht im Lieferumfang
enthalten), um Zugang zu den Stromversorgungs- und
Lautsprecherleitungen zu erhalten.
3 Bringen Sie die Einbaudichtung an der Rückseite des Radios
an .
4
Platzieren Sie die Halterung
5 Nehmen Sie die erforderliche Verkabelung vor
zum Verbinden des Geräts, Seite
6 Setzen Sie das Radio in den Ausschnitt ein.
7
Sichern Sie das Radio mit den mitgelieferten Schrauben
an der Halterung.
HINWEIS: Möglicherweise müssen Sie die Halterung hinter
der Montagefläche festhalten, wenn Sie das Radio an der
Halterung befestigen.
8
Setzen Sie die Schraubenabdeckungen
2
(Hinweise
2).
auf.
hinter der Montagefläche.
(Hinweise
2).
auf.
Hinweise zum Verbinden des Geräts
Das Radio muss mit der Stromversorgung, den Lautsprechern
und Medieneingabequellen verbunden sein, die ordnungsgemäß
funktionieren. Planen Sie die Anordnung von Radio,
Kabelfernbedienung, Lautsprechern, optionalem NMEA 2000
Netzwerk und Eingabequellen sorgsam, bevor Sie
Verbindungen herstellen.
Identifizierung der Anschlüsse
Element Beschreibung
ANT Zum Verbinden des Radios mit einer herkömmlichen AM-/
UKW-Antenne über einen RF-Coaxial-Stecker.
Wenn Sie das Radio auf einem Schiff mit Metallrumpf instal-
lieren, müssen Sie eine Antenne mit obligatorischer Masse
verwenden. Wenn Sie das Radio auf einem Schiff ohne
Metallrumpf installieren, müssen Sie eine Antenne ohne
Masse verwenden. Weitere Informationen finden Sie in den
Installationsanweisungen der Antenne.
ACC Wird mit einem FUSION DAB-Modul verbunden, um DAB-
Sender zu empfangen (sofern verfügbar; nicht enthalten).
NMEA Zum Verbinden des Radios mit einem NMEA 2000 Netzwerk
(nur N-Modelle) (Schaltplan für das NMEA 2000 System,
Seite 4).
USB Zum Verbinden des Radios mit einer USB-Quelle.
FUSE Enthält die Sicherung für das Gerät.
Informationen zu Ersatzsicherungen finden Sie in den
technischen Daten des Geräts.
Zum Verbinden des Radios mit dem Kabelbaum für Strom-
versorgung und Lautsprecher.
Zum Verbinden des Radios mit dem Kabelbaum für Aux-
Eingang sowie Line-/Subwoofer-Ausgang.
Reserviert für zukünftige Verwendung.
Identifizierung der Leitungen und Anschlüsse des
Kabelbaums
FUSION MS-RA70/MS-RA70N – Installationsanweisungen
®
