Herstellen Der Stromversorgung; Lautsprecherzonen; Verkabelung Eines Lautsprechersystems Unter Verwendung Eines Line-Ausgangs - Fusion Apollo MS-WB670 Installationsanweisungen

Funktion der Farbe des
Leitung oder des Blankdrahts
RCA-Anschlusses oder RCA-
Bezeichnung
Line-Ausgang für ZONE 1
Zone 1 (links)
ZONE 1 SUB
Line-Ausgang für OUT
Zone 1 (rechts)
Subwoofer-
Ausgang für Zone 1
Line-Ausgang für ZONE 2
Zone 2 (links)
ZONE 2 SUB
Line-Ausgang für OUT
Zone 2 (rechts)
Subwoofer-
Ausgang für Zone 2
Aux-Eingang links AUX IN
Aux-Eingang rechts
Line-Ausgang für ZONE 3
Zone 3 (links)
Line-Ausgang für
Zone 3 (rechts)
Subwoofer-
Ausgang für Zone 3

Herstellen der Stromversorgung

Beim Verbinden des Radios mit der Stromversorgung müssen
Sie beide Stromleitungen verbinden. Sie sollten die gelbe
Stromleitung direkt mit der Batterie verbinden. Dadurch wird das
Radio mit Strom versorgt. Außerdem wird eine konstante
Bereitschaftsspannung für die Standby-Einspeisung ermöglicht.
Sie sollten die rote Zündleitung über die Zündung oder einen
anderen manuellen Schalter mit derselben Batterie verbinden,
um das Radio ein- und auszuschalten. Wenn Sie die rote
Leitung nicht über die Zündung oder einen anderen manuellen
Schalter verlegen, können Sie die rote Leitung mit der gelben
Leitung verbinden und dann beide mit dem Pluspol (+) der
Batterie verbinden.
Sie müssen die Stromleitungen über eine 15-A-Sicherung oder
einen 15-A-Unterbrecher mit der Batterie verbinden.
Falls eine Verlängerung der gelben Strom- und der schwarzen
Masseleitungen erforderlich ist, verwenden Sie Leitungen nach
2
AWG 14 (2,08 mm ). Verwenden Sie bei Verlängerungen von
mehr als 1 m (3 Fuß) Leitungen nach AWG 12 (3,31 mm²). Falls
eine Verlängerung der roten Leitung erforderlich ist, verwenden
Sie Leitungen nach AWG 22 (0,33 mm
1
Führen Sie die gelbe Stromleitung
und die schwarze Masseleitung
Sie den Kabelbaumstecker zum Radio.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn alle
Blankdrahtverbindungen hergestellt wurden.
Apollo MS-WB670 – Installationsanweisungen
Hinweise
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 1 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 2 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
Bietet einen RCA-Stereo-Line-
Eingang für Audioquellen wie
CD- oder MP3-Player.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 3 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
2
).
, die rote Zündleitung
zur Batterie, und führen
2
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3 Wenn Sie die rote Leitung über die Zündung oder einen
anderen manuellen Schalter
rote Zündleitung mit der Zündung oder dem Schalter.
4 Verbinden Sie die rote Leitung mit der gelben Leitung,
installieren Sie eine 15-A-Sicherung
an der Batterie, und verbinden Sie beide Leitungen mit dem
Pluspol (+) der Batterie.
HINWEIS: Wenn Sie die rote Leitung über einen Schalter mit
Sicherung verbinden, müssen Sie die rote Leitung nicht mit
der gelben Leitung verbinden oder eine weitere Sicherung in
die rote Leitung einbauen.

Lautsprecherzonen

Sie können Lautsprecher in einem Bereich in eine
Lautsprecherzone gruppieren. Dies ermöglicht es Ihnen, den
Audiopegel der Zonen einzeln zu steuern. Beispielsweise
könnte die Tonausgabe in der Kabine leiser sein als auf Deck.
Pro Kanal jeder Zone können bis zu zwei Lautsprecherpaare
parallel verbunden werden. Bei Verwendung des integrierten
Verstärkers kann eine Zone maximal vier Lautsprecher
unterstützen.
Die Zonen 1 und 2 werden über den integrierten Verstärker mit
Strom versorgt. Zone 3 ist nur als Line-Level-Ausgang
verfügbar. Wenn Sie den RCA-Line-Ausgang und den RCA-
Subwoofer-Ausgang für Zone 3 verwenden möchten, müssen
Sie einen externen Verstärker anschließen.
Sie können Balance, Lautstärkepegel, Ton, Subwoofer-Pegel,
Subwoofer-Frequenz und die Namen der einzelnen Zonen
anpassen und andere zonenspezifische Einstellungen
konfigurieren.

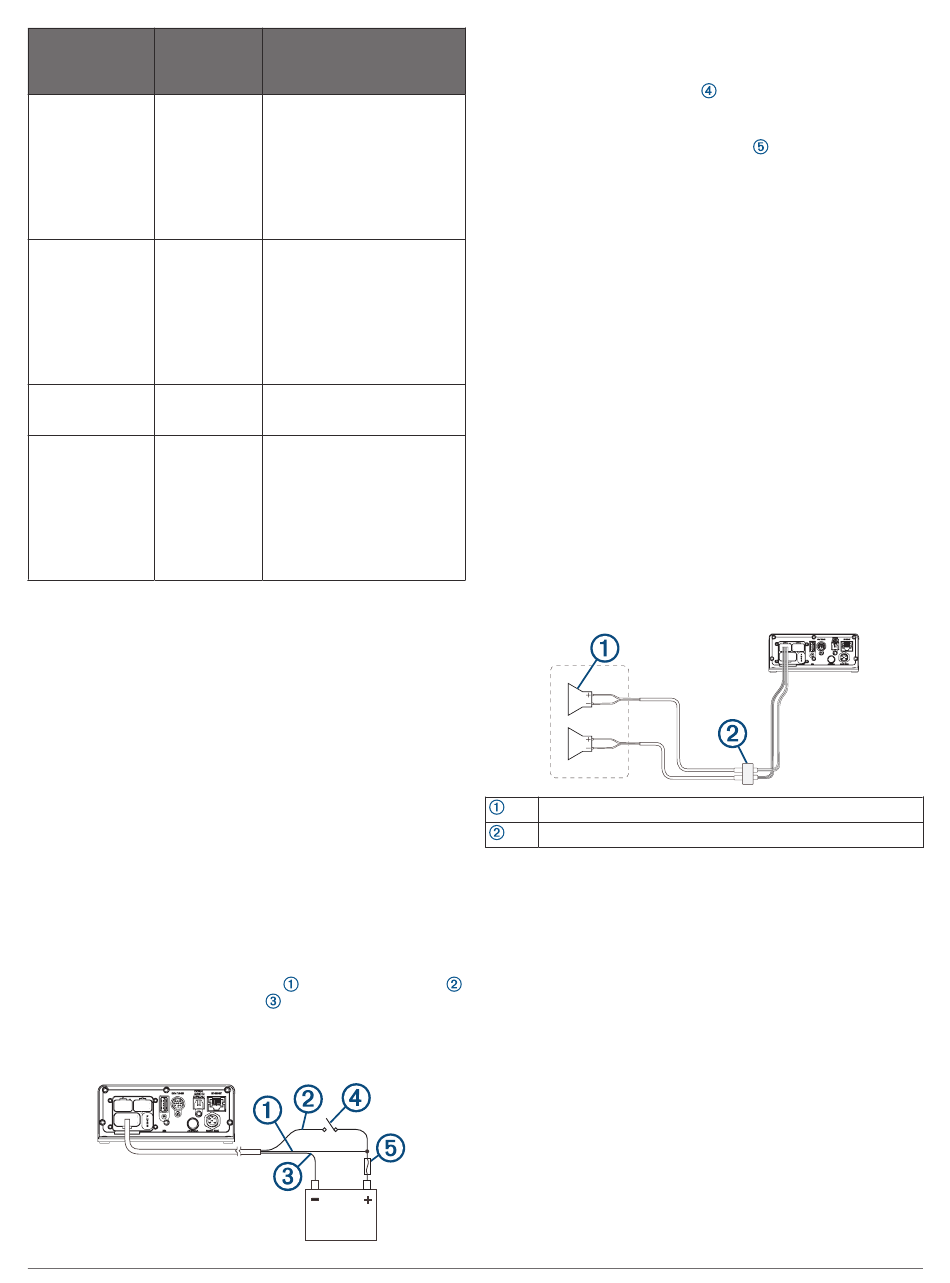

Beispiel eines Schaltplans für Systeme mit einer Zone
Lautsprecher
Wasserdichte Verbindung
Verkabelung eines Lautsprechersystems unter
Verwendung eines Line-Ausgangs
In diesem Schaltplan ist eine Systeminstallation mit einem
externen Verstärker und Subwoofer dargestellt, die unter
Verwendung eines Line-Ausgangs mit Zone 2 des Radios
verbunden sind. Sie können einen Verstärker und Subwoofer
mit beliebigen oder allen verfügbaren Zonen des Radios
verbinden.
HINWEIS: Wenn Sie den Line-Ausgang der Zonen 1 und 2
verwenden, können Sie Lautsprecher mit den
Lautsprecherleitungen für den internen Verstärker des Radios
verbinden, allerdings wirkt sich das Anpassen der Lautstärke in
diesem Fall sowohl auf die Lautsprecher aus, die mit dem
internen Verstärker verbunden sind, als auch auf die
Lautsprecher, die mit dem Line-Ausgang verbunden sind. Dies
kann eine unausgeglichene Lautstärke zur Folge haben.
verlegen, verbinden Sie die
so nah wie möglich
3
