Vorbereitung Sensor

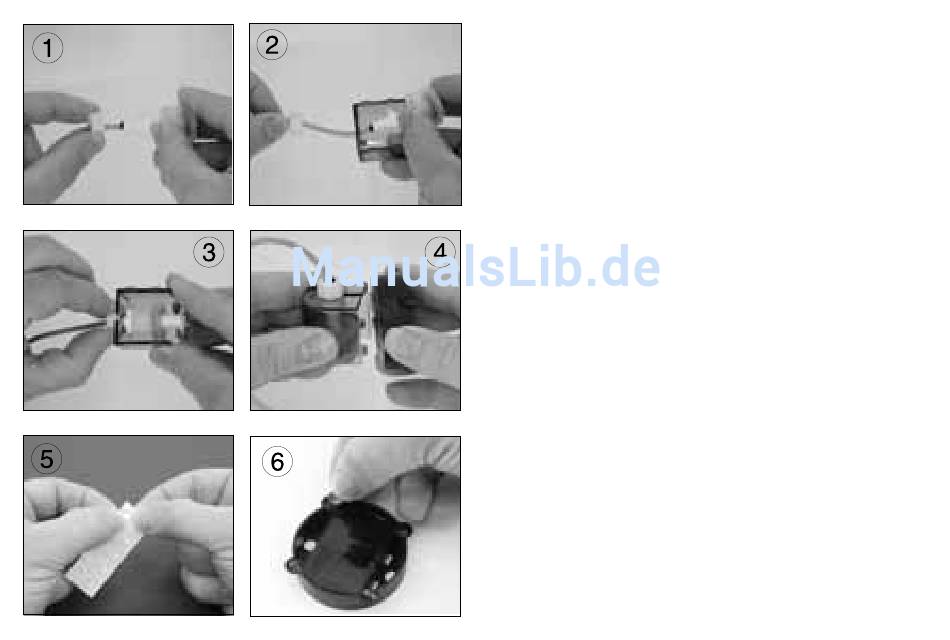

Sensor in das Sensorgehäuse befestigen. Dafür
Mutter (1) aufschrauben, Sensor mit Kabel in
die Öffnung schieben (2) und Mutter wieder
zuschrauben (3).
Danach Sensorgehäuse in einen der beiden Magnet
Holder einsetzen (4), auf festen Sitz achten!
Der Sensor des Osmolator® nano sollte nur mit
den beiliegenden Magneten fixiert werden, keine
anderen bzw. stärkeren Magnete verwenden!
Der Sensor sollte immer waagerecht angebracht
werden!
Montieren der selbstklebenden Elastikpuffer:
Wir empfehlen das Montieren der Elastikpuffer auf
den beiden Teilen des Magnethalters.
ACHTUNG!
Magneten
nacheinander
einzeln
vorbereiten und weit voneinander ablegen, sonst
Verletzungsgefahr.
Elastikpuffer von Folie entfernen (5) und auf
Klebestellen pressen (6). Für jedes Magnetteil
4 Stück verwenden. Die Klebestellen befinden
sich,
wie auf Bild (6) gezeigt, an den hierfür
vorgesehenen runden Vertiefungen.
12
