Kommunikations-Ports

Der RUGGEDCOM RSG910C kann mit Kommunikationsports verschiedener Typen aus-
gestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
1
2
1
2

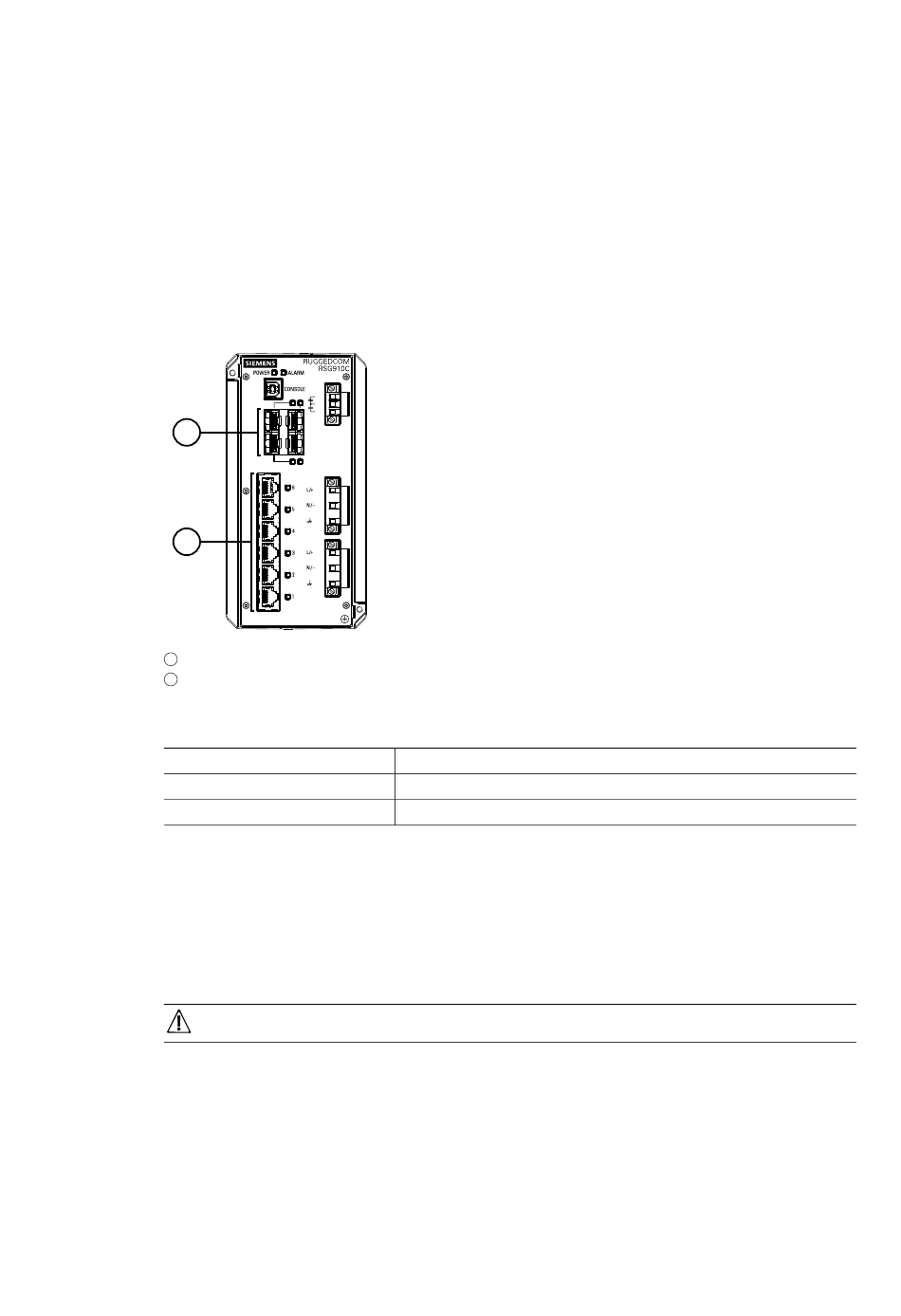

Abbildung 4.1
4.1

Ethernet-Ports in Kupfertechnik

Der RUGGEDCOM RSG910C unterstützt mehrere 10/100/1000Base-TX-Ethernet-Ports,
die den Anschluss an standardmäßige geschirmte, paarweise verdrillte Kabel der
Kategorie 5 (CAT-5) mit RJ45-Steckverbindern ermöglichen.
Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder
Störungen an Geräten
Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten
Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine
Erdungsschleife bilden. Erdungsschleifen können übermäßiges Rauschen und über-
RUGGEDCOM RSG910C
Montagehandbuch, 02/2020, C79000-G8900-1405-06
8 10
7 9
Ports 7 bis 10
Ports 1 bis 6
Port-Zuweisung
Port
7 bis 10
1 bis 6
WARNUNG
SFP-Transceiver (1000Base-SX/LX)
Ethernet-Ports in Kupfertechnik (10/100/1000Base-TX)
Typ
4
23
