Installation des Geräts
2.5 Anschließen des ausfallsicheren Alarmrelais
3.
4.
2.5 Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarm-
bedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt (NO)
geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet oder
ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (NO) und
schließt den Öffnerkontakt (NC).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM
RSG910C konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisie-
rung eines Alarms bei Stromausfall. Ausführliche Informationen finden Sie im RUG-
GEDCOM ROS User Guide zum RUGGEDCOM RSG910C.
12
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Mon-
tagebohrungen aus.
1 2
1 2
Schraube (M5 oder Nr. 10-24)
1
Adapter für den Schalttafeleinbau
2

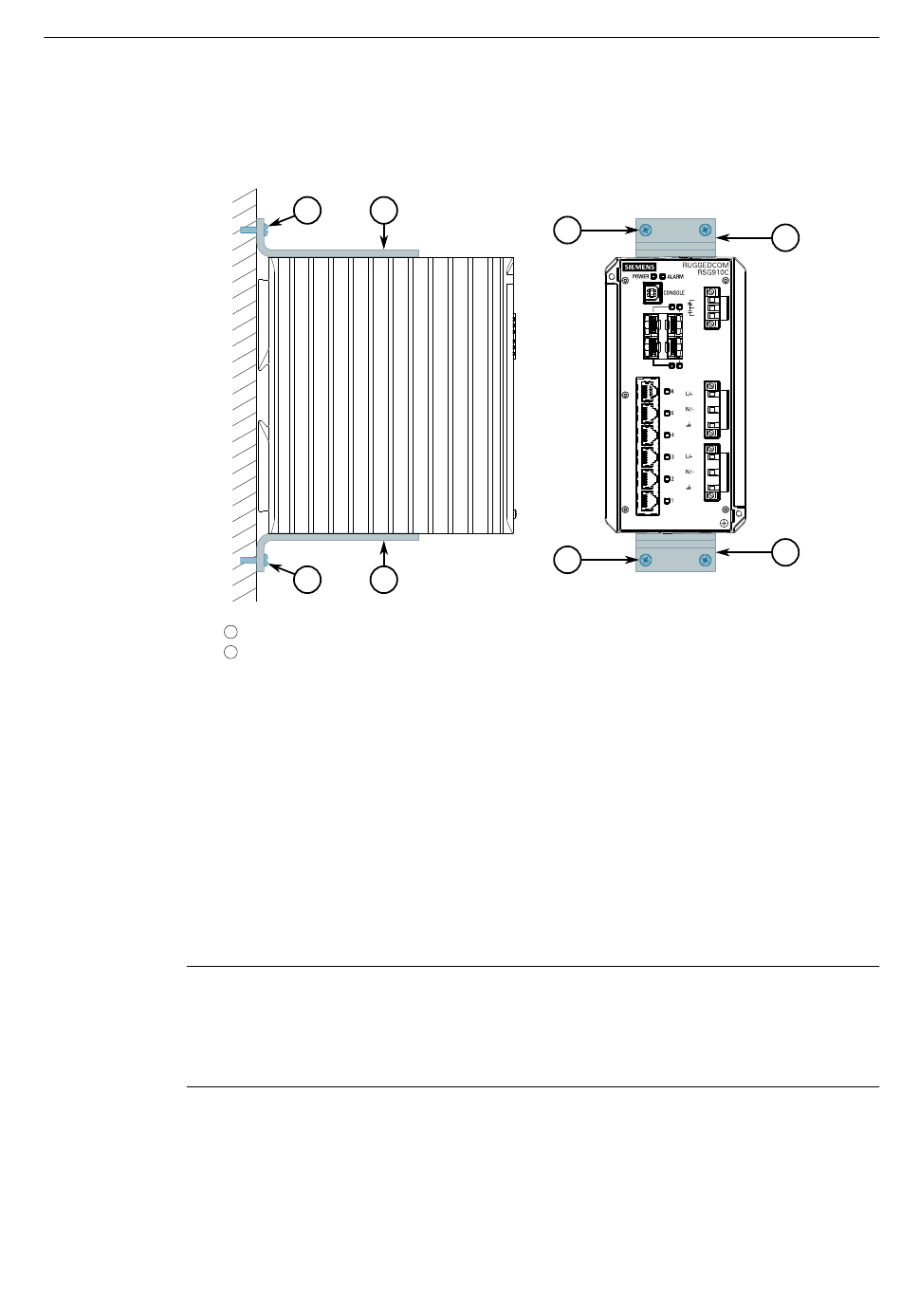

Abbildung 2.5 Schalttafelmontage (rückwärtige Montageausrichtung)
Befestigen Sie die Adapter mit Schrauben M5 oder Nr. 10-24 an der Schalttafel.
1
8 10
7 9
1
Montagehandbuch, 02/2020, C79000-G8900-1405-06
2
2
RUGGEDCOM RSG910C
