Kommunikations-Ports
4.1 Ethernet-Ports in Kupfertechnik
mäßige Störungen verursachen und, was noch wichtiger ist, die Gefahr von elektri-
schem Schlag mit sich bringen, was zu schweren Personenschäden führen kann.
LEDs
Jeder Port verfügt über eine LED, die den Zustand des Ports anzeigt.
Grün (dauerhaft leuchtend)
Grün (blinkend)
Aus

Pinbelegung

Die Pinbelegung für die RJ45-Steckverbinder ist wie folgt:
8

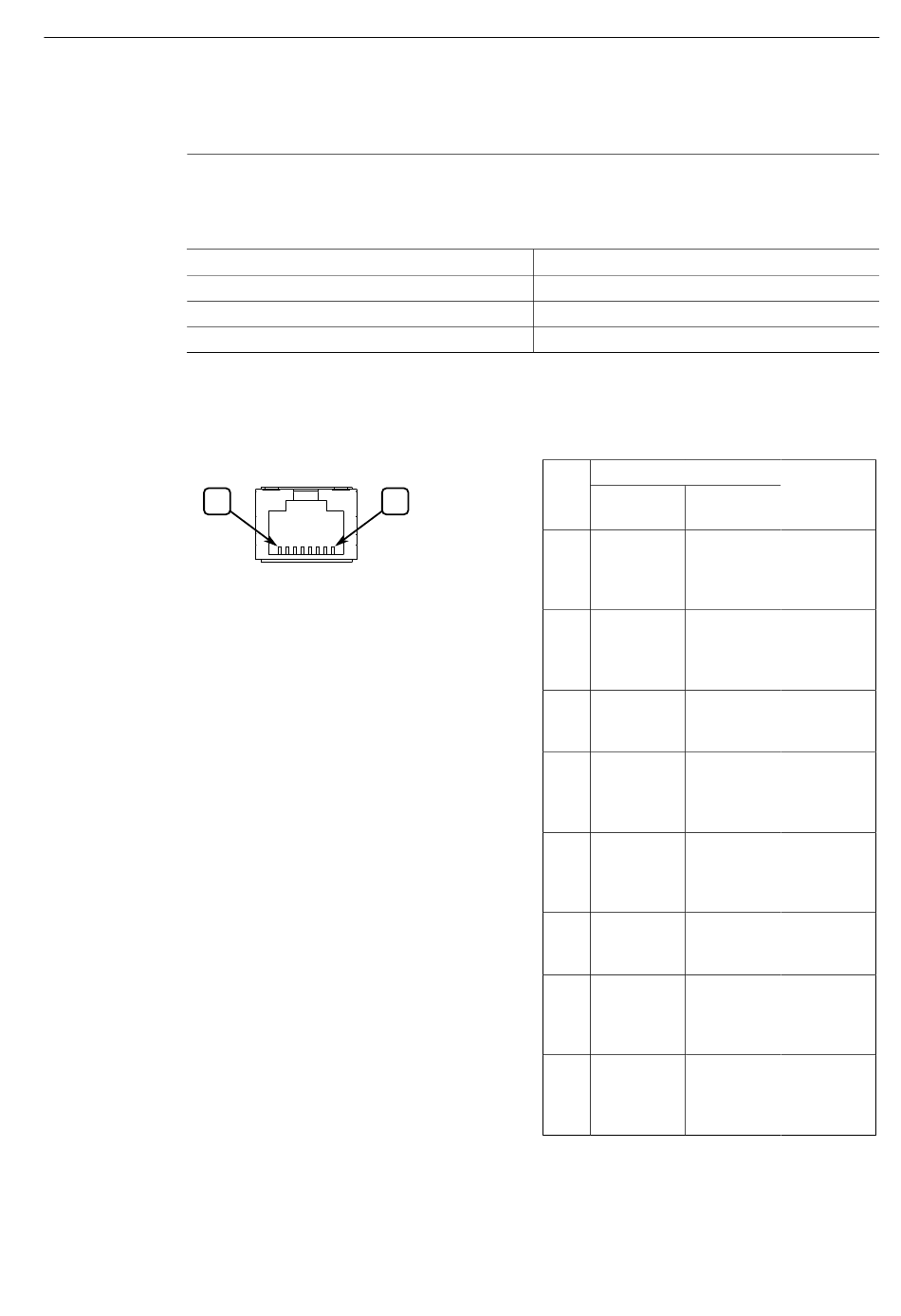

Abbildung 4.2
24
Status
1
Pin-Konfiguration des RJ45-
Ethernet-Ports
Beschreibung
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
Pin Bezeichnung
10/100BASE- 1000Base-
TX
1 RX+
2 RX-
3 TX+
4 Reserviert
(nicht
anschlie-
ßen)
5 Reserviert
(nicht
anschlie-
ßen)
6 TX-
7 Reserviert
(nicht
anschlie-
ßen)
8 Reserviert
(nicht
anschlie-
ßen)
Montagehandbuch, 02/2020, C79000-G8900-1405-06
Beschrei-
bung
TX
BI_DB+ Daten emp-
fangen+
oder bidirek-
tional
BI_DB- Daten emp-
fangen-
oder bidirek-
tional
BI_DA+ Daten sen-
den+ oder
bidirektional
BI_DD+ Bidirektional
BI_DD- Bidirektional
BI_DA- Daten sen-
den- oder
bidirektional
BI_DC+ Bidirektional
BI_DC- Bidirektional
RUGGEDCOM RSG910C
