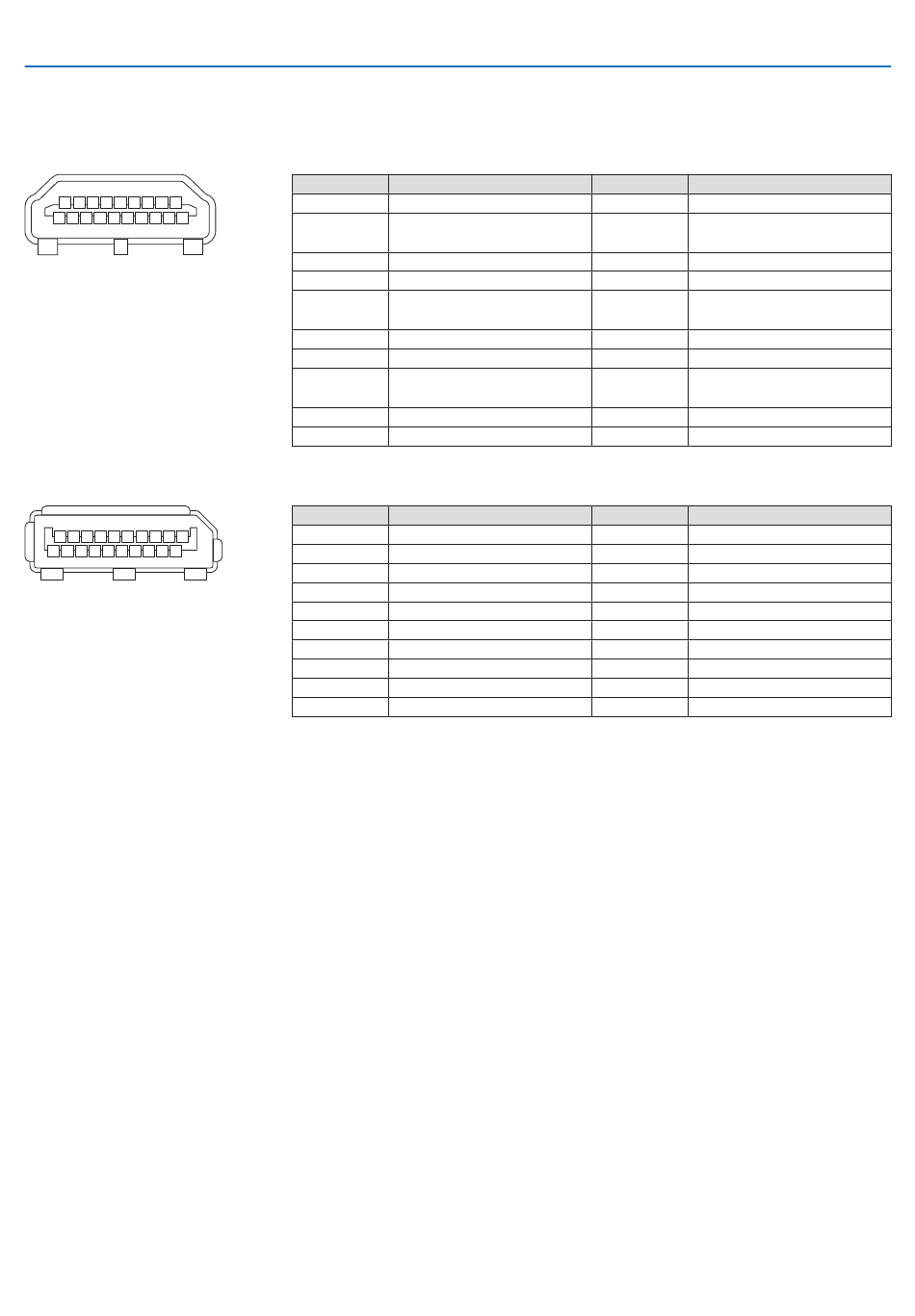

7-5. Zuordnung der Pole und Bezeichnungen der
Hauptanschlüsse

HDMI 1 IN/HDMI 2 IN-Anschluss (Typ A)

2 4 6 8 10 12 14 16 18
1 3 5 7 9 11 13 15 17 19

DisplayPort IN-Anschluss

2 4 6 8 10 12 14 16 18 20
1 3 5 7 9 11 13 15 17 19
Stift-Nr. Signal
1 TMDS-Daten 2+
2 TMDS-Daten 2 Abschir-
mung
3 TMDS-Daten 2−
4 TMDS-Daten 1+
5 TMDS-Daten 1 Abschir-
mung
6 TMDS-Daten 1−
7 TMDS-Daten 0+
8 TMDS-Daten 0 Abschir-
mung
9 TMDS-Daten 0−
10 TMDS-Takt +
Stift-Nr. Signal
1 Hauptverbindungsweg 3−
2 Erdung 3
3 Hauptverbindungsweg 3+
4 Hauptverbindungsweg 2−
5 Erdung 2
6 Hauptverbindungsweg 2+
7 Hauptverbindungsweg 1−
8 Erdung 1
9 Hauptverbindungsweg 1+
10 Hauptverbindungsweg 0−
82
Stift-Nr. Signal
11 TMDS-Takt-Abschirmung
12 TMDS-Takt−
13 CEC
14 Verbindung trennen
15 SCL
16 SDA
17 DDC/CEC Erdung
18 +5 V Stromversorgung
19 Hot-Plug-Erkennung
Stift-Nr. Signal
11 Erdung 0
12 Hauptverbindungsweg 0+
13 Konfiguration 1
14 Konfiguration 2
15 Zusätzlicher Kanal +
16 Erdung 4
17 Zusätzlicher Kanal −
18 Hot-Plug-Erkennung
19 Zurück
20 +3,3 V Stromversorgung
