Bedienelemente und Anzeigen
Bedienele-
mente und
Anzeigen

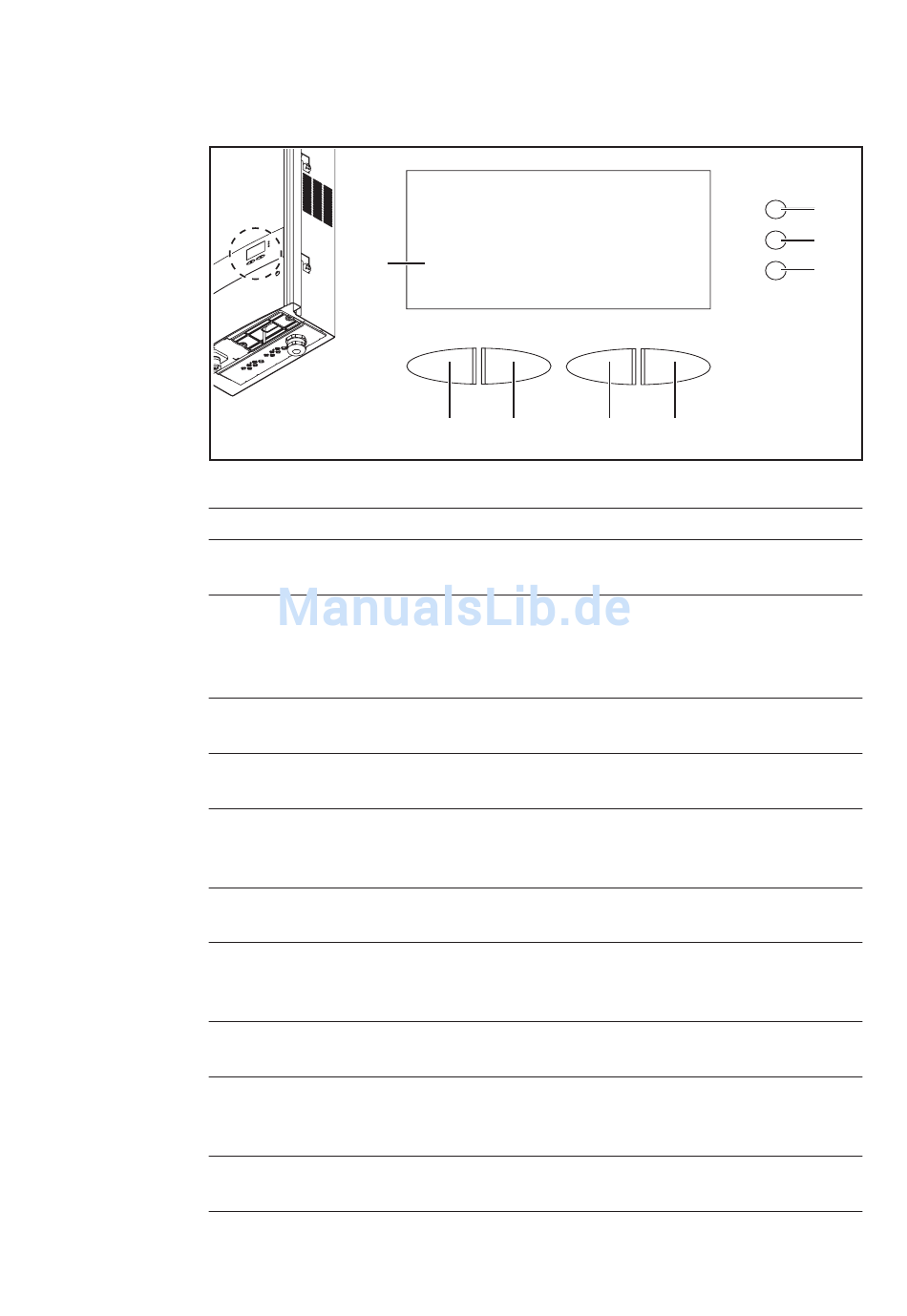

Bedienelemente und Anzeigen am Fronius IG-TL
Pos. Beschreibung
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(1)
(2)
Display
zur Anzeige von Werten, Einstellungen und Menüs
Funktionstasten - je nach Auswahl mit unterschiedlichen Funktio-
nen belegt:
Taste 'links/auf'
zur Navigation nach links und nach oben
Taste 'ab/rechts'
zur Navigation nach unten und nach rechts
Taste 'Menü / Esc'
zum Wechsel in die Menüebene
zum Ausstieg aus dem Setup-Menü
Taste 'Enter'
zum Bestätigen einer Auswahl
Kontroll- und Status-LEDs
Betriebsstatus-LED (grün)
zur Anzeige des Betriebszustandes
Startup-LED (orange)
zur Anzeige, ob sich der Wechselrichter in der Startphase oder im
Standby-Betrieb befindet
Allgemeine Status-LED (rot)
leuchtet, wenn am Display eine Statusmeldung angezeigt wird
(3)
(4)
47
(8)
(7)
(6)
(5)
