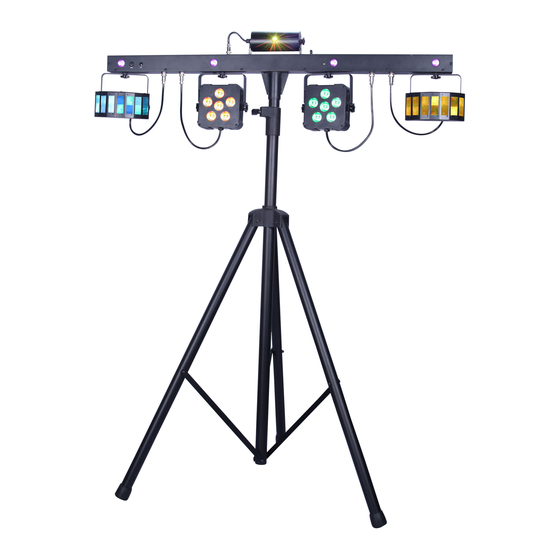

Lightmaxx CLS FX Laser Bar PRO Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Lightmaxx Anleitungen
  4. Lichtanlage
  5. CLS FX Laser Bar PRO
  6. Bedienungsanleitung

Lightmaxx CLS FX Laser Bar PRO Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

CLS FX Laser Bar
PRO
11/2018
LIG0015986-000
Bedienungsanleitung
User Manual

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lightmaxx CLS FX Laser Bar PRO

Inhaltszusammenfassung für Lightmaxx CLS FX Laser Bar PRO

  • Seite 1 CLS FX Laser Bar 11/2018 LIG0015986-000 Bedienungsanleitung User Manual...
  • Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.

  • Seite 3: Garantie

    Interlock Schalter Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX CLS FX Laser Bar PRO wurde für den Einsatz als elektronischer LED/ Laser-Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise: Anforderungen zur Lasersicherheit - Grundsätzliches: Es liegt die BGV-B2 der UVV der Berufsgenossenschaften in Deutschland, sowie die DIN EN 60825- 1:2015 zu Grunde. Dieser Effekt beinhaltet einen Laser der Klasse 3R. Ausgestattet ist das System mit einem Anschluss für einen externen Sicherheitsschalter, sowie einem Sicherheitsschlüssel. Der Sicherheitsschlüssel soll immer vom Gerät abgezogenen werden, sofern kein geschultes Personal das Produkt anwendet.
  • Seite 5 Warnung! (Hohe Lichtintensität - Augenverletzungen) Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen. Warnung! (Epilepsie) Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen. Entsprechend empfi ndliche Menschen sind zu warnen und sollten einen Blick auf entsprechende Effekte vermeiden. Hinweis! (Brandgefahr) Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird und fern von offenem Feuer eingesetzt wird.

  • Seite 6: Betriebsart Dmx

    Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher- zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) Hinweis! (Überhitzungsgefahr) Die max.
  • Seite 7 3-Kanal DMX Modus: Kanal Funktion Wert Bemerkung 000-009 Blackout 010-031 Auto PAR 032-065 Auto Laser 066-095 Auto Flash LED 096-127 Auto Mix 128-159 Sound PAR 160-191 Sound Laser 192-223 Sound Flash LED 224-225 Sound Mix 000-009 AP01 010-019 AP02 020-029 AP03 030-039 AP04...
  • Seite 8 Auto Laser 080-119 AL03 120-139 AL04 140-159 AL05 160-255 AL06 000-014 AF01 015-029 AF02 030-044 AF03 045-059 AF04 060-074 AF05 075-089 AF06 Auto Flash LED 090-104 AF07 105-119 AF08 120-134 AF09 135-149 AF10 150-164 AF11 165-255 AF12 Auto Mix 000-019 AM01 020-039 AM02...
  • Seite 9 130-139 SP14 140-149 SP15 Sound PAR 150-159 SP16 160-169 SP17 170-255 SP18 000-039 SL01 040-079 SL02 080-119 SL03 Sound Laser 120-139 SL04 140-159 SL05 160-255 SL06 000-014 SF01 015-029 SF02 030-044 SF03 045-059 SF04 060-074 SF05 Sound Flash LED 075-089 SF06 090-104 SF07...
  • Seite 10 5-Kanal DMX Modus: Kanal Funktion Wert Bemerkung 000-255 Brightness of the Red light 000-255 Brightness of the Green light 000-255 Brightness of the Blue light 000-191 Brightness of the all lights 192-200 Sound Strobe PAR light & Derby light 201-249 Strobe speed (slow to fast, fastest 30Hz) 250-255...
  • Seite 11 000-004 Blackout 005-009 All on Green Laser Light 010-255 Strobe (slow to fast) 000-004 STOP Laser Light 005-127 Rotate Clockwise (slow to fast) Laser Motor 128-133 STOP 134-255 Rotate Anticlockwise (slow to fast) 000-004 Blackout 4pcs Flash White Flash 005-009 All on Light 010-255...
  • Seite 12 000-255 Red light dimmer 0-100% 000-255 Green light dimmer 0-100% PAR Light (No.3) 000-255 Blue light dimmer 0-100% 000-009 No function 010-255 Strobe speed (slow to fast, PAR Light (No.3) fastest 30Hz) 000-255 Keep the Channel 000-255 Red light dimmer 0-100% 000-255 Green light dimmer 0-100% 000-255...

  • Seite 13: Betriebsart Master/Slave

    000-004 Blackout 005-009 All on The 1st one 010-255 Strobe (slow to fast) White Flash 000-004 Blackout 005-009 All on The 1st one 010-255 Strobe (slow to fast) 000-004 Blackout 005-009 All on UV Flash 010-255 Strobe (slow to fast) Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen oder über das eingebaute Mikrofon passend zur Musik abgerufen werden.

  • Seite 14: Betriebsart Fernbedienung

    Betriebsart Fernbedienung: Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die jeweiligen Funktionen können dabei Über die diversen Programmwahl-, oder Farbtasten vorgenom- men werden.

  • Seite 15: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente: Nummer Beschreibung Nummer Beschreibung Laser DMX IN/Out (3-pol) LED Strobe Antenne Mikrofon Potentiometer IR Sensor Display Stromanschluss (IEC Out) Fernbedien-Schalter Stromanschluss (IEC In) Schlüsselschalter Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbe- reit ist.

  • Seite 16: Menüstruktur Im Detail

    Menüstruktur im Detail: LED Display Beschreibung AutP  AP01 - AP18 PAR Light Auto Mode AutL  AL01 - AL06 Laser Light Auto Mode AutF  AF01 - AF12 (AF01 - AF10 White Strobe, AF11 UV Strobe, AF12 UV ON) AutM ...

  • Seite 18: Spezifikationen

    Spezifi kationen: Model LightmaXX CLS FX Laser Bar PRO Leistungsaufnahme 130 Watt PAR LED 12x 9 Watt TRI LEDs Abstrahlwinkel 15° Derby LED Je 4x R/G/B Laser G-30mW/532nm, R-100mW/650nm Laserklasse Spannungsversorgung AC 100-240V, 50/60Hz Sicherung T3,15A, 250V Stromanschluss IEC In/Out...

  • Seite 19: Fehlerbehebung

    Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie Endstufen oder Mischpulte! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.

  • Seite 20: Entsorgung Von Verpackungen

    Umweltschutz: Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun- gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie- derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die Verpackungen nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc.
  • Seite 21 Notizen Dokument-ID: MS-LIG0015986-000 (11/2018)
  • Seite 22 Safety Instructions! Please read before connection • Ensure that the supply voltage does not exceed the and operation! voltage RISK OF ELECTRIC SHOCK. • capacity indicated on the housing of the device. DO NOT OPEN! • In case of failure of the device, please contact the dis- tri-butor and stop all operations of the device immediately.

  • Seite 23: Scope Of Delivery

    Manual Intended use: The LightmaXX CLS FX Laser Bar PRO product was designed for use as an electronic LED/ laser lighting effect. Improper use of the product is considered improper and can lead to perso- nal injury or property damage. No liability is assumed for damage resulting from improper use.

  • Seite 24: Safety Instructions

    Safety instructions: Laser safety requirements - basic principles: The BGV-B2 of the UVV of the professional associations in Germany and the DIN EN 60825- 1:2015 form the basis. This device includes a class 3R laser. This system is equipped with a connection for an external safety switch and a safety key.

  • Seite 25: Installation

    Warning! ( High light intensity - eye injuries) It is absolutely forbidden to look directly into the light source. Warning! (Epilepsy) Stroboscopic effects (fl ashes of light) can cause seizures of epilepsy in some people. Accordingly sensitive people are to be warned and should avoid a look at the corresponding effects.

  • Seite 26: Operation

    Warning! (Risk of injury from falling) It must be ensured that the device complies with all legal standards and re- gulations in the respective country of use. Ensure that the device is always secured by a second mounting cable (e.g. Safety). Warning! (Overheating) The maximum permissible ambient temperature of this device is 40°...
  • Seite 27 3-Channel DMX Mode: Channel Function Value Note 000-009 Blackout 010-031 Auto PAR 032-065 Auto Laser 066-095 Auto Flash LED 096-127 Auto Mix 128-159 Sound PAR 160-191 Sound Laser 192-223 Sound Flash LED 224-225 Sound Mix 000-009 AP01 010-019 AP02 020-029 AP03 030-039 AP04...
  • Seite 28 Auto Laser 080-119 AL03 120-139 AL04 140-159 AL05 160-255 AL06 000-014 AF01 015-029 AF02 030-044 AF03 045-059 AF04 060-074 AF05 075-089 AF06 Auto Flash LED 090-104 AF07 105-119 AF08 120-134 AF09 135-149 AF10 150-164 AF11 165-255 AF12 Auto Mix 000-019 AM01 020-039 AM02...
  • Seite 29 130-139 SP14 140-149 SP15 Sound PAR 150-159 SP16 160-169 SP17 170-255 SP18 000-039 SL01 040-079 SL02 080-119 SL03 Sound Laser 120-139 SL04 140-159 SL05 160-255 SL06 000-014 SF01 015-029 SF02 030-044 SF03 045-059 SF04 060-074 SF05 Sound Flash LED 075-089 SF06 090-104 SF07...
  • Seite 30 5-Channel DMX Mode: Channel Function Value Note 000-255 Brightness of the Red light 000-255 Brightness of the Green light 000-255 Brightness of the Blue light 000-191 Brightness of the all lights 192-200 Sound Strobe PAR light & Derby light 201-249 Strobe speed (slow to fast, fastest 30Hz) 250-255...
  • Seite 31 000-004 Blackout 005-009 All on Green Laser Light 010-255 Strobe (slow to fast) 000-004 STOP Laser Light 005-127 Rotate Clockwise (slow to fast) Laser Motor 128-133 STOP 134-255 Rotate Anticlockwise (slow to fast) 000-004 Blackout 4pcs Flash White Flash 005-009 All on Light 010-255...
  • Seite 32 000-255 Red light dimmer 0-100% 000-255 Green light dimmer 0-100% PAR Light (No.3) 000-255 Blue light dimmer 0-100% 000-009 No function 010-255 Strobe speed (slow to fast, PAR Light (No.3) fastest 30Hz) 000-255 Keep the Channel 000-255 Red light dimmer 0-100% 000-255 Green light dimmer 0-100% 000-255...
  • Seite 33 000-004 Blackout 005-009 All on The 1st one 010-255 Strobe (slow to fast) White Flash 000-004 Blackout 005-009 All on The 1st one 010-255 Strobe (slow to fast) 000-004 Blackout 005-009 All on UV Flash 010-255 Strobe (slow to fast) Static, Auto or Sound mode: The device contains automatic programs that run according to fi...
  • Seite 34 Operating Remote control: The device can be remote controlled using the remote control included in the scope of delivery. The respective functions can be performed using the various program selection or color keys.

  • Seite 35: Connections And Control Elements

    Connections and Control Elements: Number Description Number Description Laser DMX IN/Out (3-pole) LED Strobe Antenna Microphone Potentiometer IR Sensor Display Power Connection (IEC Out) Remote Control Switch Power Connection (IEC In) Key switch Operation: Start: Connect the device to the power supply and wait a few seconds until it is ready for operation. Menu: Navigation in the menu is performed using the four menu buttons below the display.
  • Seite 36 Menu Structure in Detail: LED Display Description AutP  AP01 - AP18 PAR Light Auto Mode AutL  AL01 - AL06 Laser Light Auto Mode AutF  AF01 - AF12 (AF01 - AF10 White Strobe, AF11 UV Strobe, AF12 UV ON) AutM ...
  • Seite 38 Specifi cations: Model LightmaXX CLS FX Laser Bar PRO Power Consumption 130 Watt PAR LED 12x 9 Watt TRI LEDs Emission angle 15° Derby LED Je 4x R/G/B Laser G-30mW/532nm, R-100mW/650nm Laser Class Power Supply AC 100-240V, 50/60Hz Fuse T3,15A, 250V...

  • Seite 39: Troubleshooting

    Troubleshooting: Warning! (Fault during data transmission) Never connect the DMX input or output to audio devices such as power amplifi ers or mixing consoles! DMX cables enable interference-free operation and the highest possible transmission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid to rapid troubleshooting.

  • Seite 40: Environmental Protection

    Environmental Protection: Music Store professional GmbH always endeavours to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is always of funda- mental importance. Please recycle the packaging after use. Disposal of packaging: Ensure that paper packaging, plastic material, etc.
  • Seite 41 Notes Dokument-ID: MS-LIG0015986-000 (11/2018)
