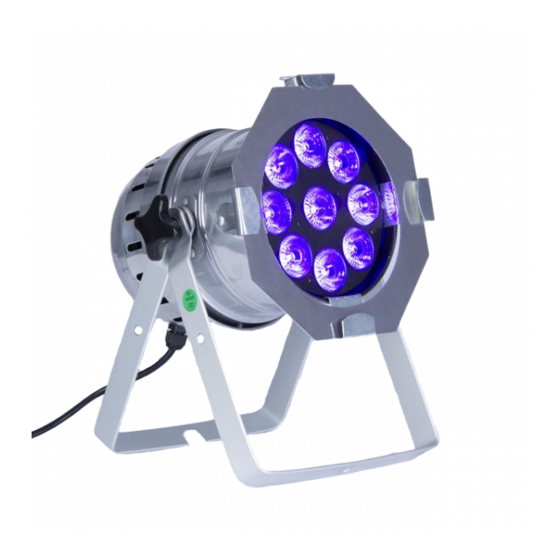

LightmaXX COMPLETE PAR 56
9x 12 Watt RGBAW-UV
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der
folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie
deren Eigenschaften und Funktionen.
1
Werbung
Verwandte Anleitungen für Lightmaxx COMPLETE PAR 56
Inhaltszusammenfassung für Lightmaxx COMPLETE PAR 56
- Seite 1 Page: 7 - 11 LightmaXX COMPLETE PAR 56 9x 12 Watt RGBAW-UV Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.
- Seite 2 Technische Daten: ·LED: 9 x 12W 6in1 (RGBAW+UV) ·Abstrahlverhalten: 25 grad (MFL) ·Leistungsaufnahme: 100W ·DMX control: 1ch,2ch,3ch,4ch,5ch ,6ch ,7ch.,8ch,9ch optional ·Master and slave control ·Gewicht: 2.5Kg ·Maße: 280*250*350mm Funktionsbeschreibung (LCD DISPLAY) : Wenn im Display die Werte blinken, können sie über die UP/DOWN Tasten verändert werden.
- Seite 3 Einstellen der festen Farben: Wenn das Display zeigt: 1.STATIC R00G00B00W00A00P00 F00 Hier können sie die verschiedenen Farben und Helligkeit einstellen via R/G/B/W/A/UV von 00-99%. F00 ist für die Strobefunktion… Geschwinddigkeit von F00-F99. Einstellen der internen Programme: Wenn das Display zeigt: 2.CHANGE（30 Farben im Wechsel）...
- Seite 4 Einstellen des MASTER/SLAVE Modus: Wenn das Display zeigt: S L A V E M O D E Ist das Gerät im SLAVE Modus und reagiert gleich dem Mastergerät. DMX Protokol: Über den MODE Knopf aktivieren Sie den DMX Modus. Via den UP/DOWN Tasten lässt sich die entsprechende Startadresse einstellen.
- Seite 5 5 Kanal Modus: Channel: Value: Function: 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 6 Kanal Modus: Channel: Value: Function: 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%)
- Seite 6 8 Kanal Modus: Channel: Value: Function: 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%) 000-255 Master dimmer (0- 100%) 000-000 001-005 Sound control 006-010 011-255 Strobe (increasing) 9 Kanal Modus: Channel: Value: Function:...
-
Seite 7: Dmx Mode
Technical Specifications: ·LED: 9 x 12W 6in1 (RGBAW+UV) ·Beam angle: 25 degree ·Power consumption: 100W ·Voltage: AC110V-250V. 60Hz-50Hz ·Built-in scenes&sound active ·DMX control: 1ch,2ch,3ch,4ch,5ch ,6ch ,7ch.,8ch,9ch for optional ·Master and slave control ·Weight: 2.5Kgs ·Size: 280*250*350mm Operation Instructions (LCD DISPLAY) : On LED Display, please NOTE: When the digit flash, that means you can select this mode and via UP/DOWN to choose. - Seite 8 Setting Static Colors: When display shows: 1.STATIC R00G00B00W00A00P00 F00 you can select the desired colors and brightness for R/G/B/W/A/UV from 00-99. F00 is for flash, you can adjust the flash speed from F00-F99. Setting internal programs: When the display shows: 2.CHANGE（30colors change）...
- Seite 9 Setting Master / Slave mode: When the display shows: S L A V E M O D E It is the slave setting and will run after the master unit. DMX Protocol: Press MODE button until the display shows Addr, you can now set the desired address via UP / DOWN buttons.
- Seite 10 5 channel mode: Channel: Value: Function: 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 6 channel mode: Channel: Value: Function: 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%)
- Seite 11 8 channel mode: Channel: Value: Function: 000-255 Red (0-100%) 000-255 Green (0-100%) 000-255 Blue (0-100%) 000-255 White (0-100%) 000-255 Amber (0-100%) 000-255 UV (0-100%) 000-255 Master dimmer (0- 100%) 000-000 001-005 Sound control 006-010 011-255 Strobe (increasing) 9 channel mode: Channel: Value: Function:...
