Inhaltszusammenfassung für Lightmaxx CLUB 4.0 RGB

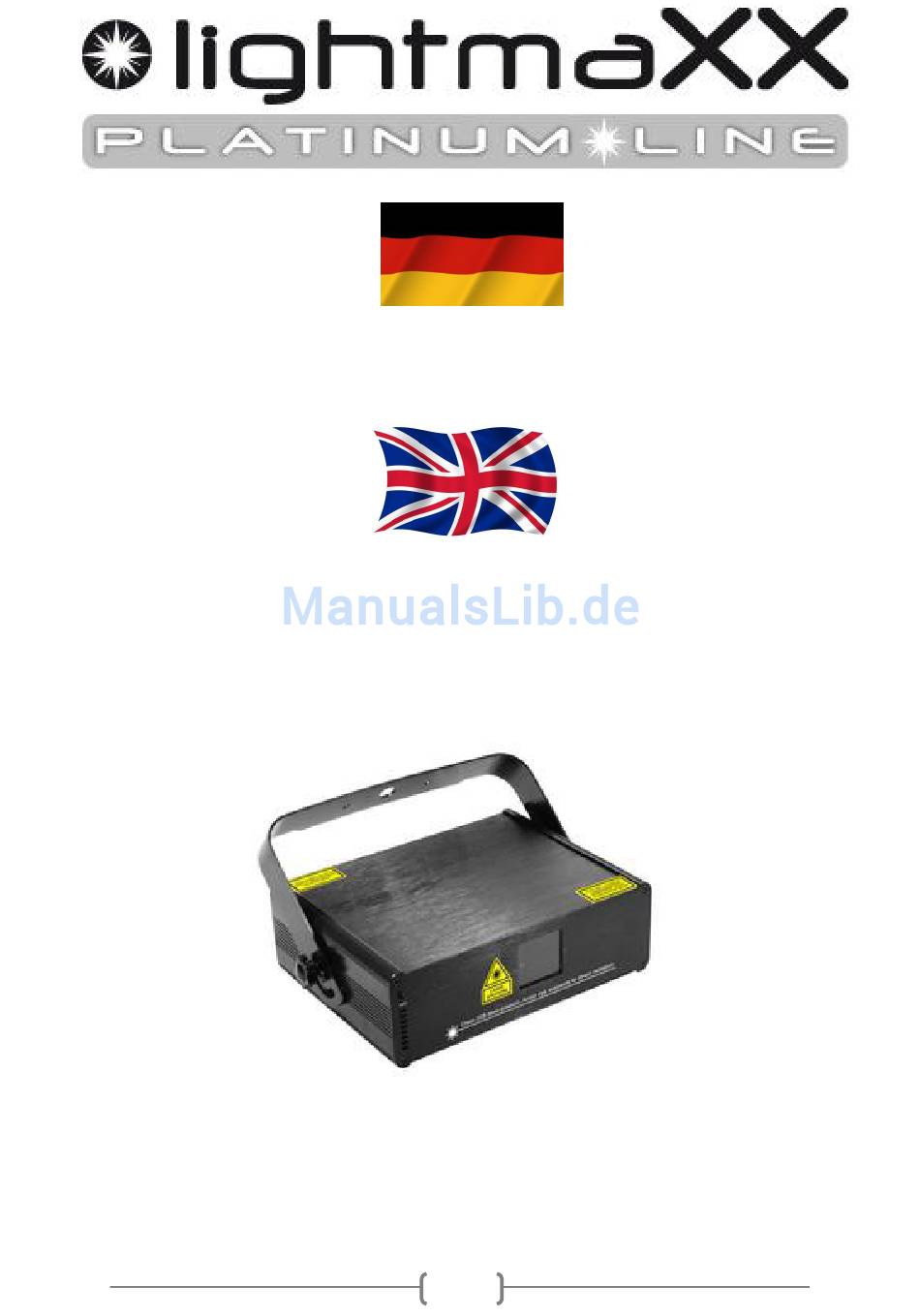

- Seite 1 User Manual Page: 6 - 11 LightmaXX CLUB 4.0 RGB Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.
- Seite 2 !ACHTUNG! Laserschutzbestimmungen: Durch die starke Bündelung des Laserstrahls ist die gesamte Lichtenergie auf eine geringe Fläche konzentriert. Wird das menschliche Auge von diesem Strahl getroffen, kann dies Schädigungen hervorrufen. Insbesondere besteht die Gefahr von Augenverletzungen beim Blick in den direkten Strahl. Ist der Strahl abgelenkt, was bei den kompakten Showlasersystemen durch die Scanning Einheit fast immer der Fall ist, ist die Wirkung und somit die Gefahr des Strahls um ein Vielfaches geringer.
-
Seite 3: Led Display
Technische Daten: Laserleistung: CLUB 4.0 RGB: 200mW rot laser@650nm, 50mW grün laser@532nm, 150mW blau laser@447nm Funktions Modis: Sound to Light, Automatik Modus, Master/Slave, DMX 512 Anschlusswerte: 240 V, 50 Hz / 30 Watt Gewicht: 1,5 Kg Display Einstellungen: LED DISPLAY... -
Seite 4: Bedienung Über Die Fernbedienung
Beschreibung: Anzeige Modus Beschreibung AUTO Auto Modus Abspielen der Automatikprogramme SOUD Sound to Light Modus Automatikprogramme reagieren auf Sound D001 DMX Modus Einstellen der DMX Adresse und Betrieb SLAV Master/Slave Modus Master & Slave Betrieb tESt Test Betrieb Testfunktion des Lasers Bedienung über die Fernbedienung: ... - Seite 5 DMX PROTOKOL Kanal Wert FUNKTION 000-063 Laser AUS CH 1 064-127 AUTO Betrieb MODE 128-191 SOUND ACTIVATED SHOW (MUSIC) 192-255 DMX MODE (Other channels activated) CH 2 000-255 32 eingebaute Muster wählen 0-127 100%-5% Größe PATTERN CH 3 128-169 Zooming In ZOOMING 170-209 Zooming Out...
-
Seite 6: Installation
Service and repair The Laser Show equipment has no major serviceable parts. Repair of electronic- components (transistors, IC´s) or changing other parts are not allowed by untrained persons. If there is a problem with the Laser Show equipment, your local service engineer will help you with repair or replacement. We recommend shipping the Laser Show equipment to the manufacturer for reparation. - Seite 7 Features of the product: 1. Scanner system: big angle step motor 3. Working Modes: Sound Active, Auto run, DMX512 (8 CH), Master/slave mode 4. Interface: 3 pins XLR jack for DMX or Maser-Slave linking; 5. Input power: AC 110V~240V, 50/60Hz. Rated power: 30W. 6.
- Seite 8 LED FUNCTION SETTING LED DISPLAY MODE UP DOWN ENTER Press “MODE” to choose functions. In “d***” mode, press “UP” or “DOWN” to select DMX address. Press “ENTER” to save the current working mode or DMX address. Working mode Display Working mode Description AUTO Auto running mode...
- Seite 9 Laser power of each model: 200mW red laser@650nm, 50mW green laser@532nm, 150mW blue laser@447nm Remote control instruction: Power ON/Off Sound active mode Auto mode...
- Seite 10 Universal DMX Operation (DMX mode) This mode allows you to use universal DMX-512 console to operate. 1. Install the units in a suitable position. 2. Use standard XLR cable to connect your units together via the XLR connector on the rear of the units. For longer cable we suggest a terminator at the last fixture.
-
Seite 11: Troubleshooting
0~127 Manual rolling Y axis rolling 128~25 Choose the rolling speed 0~127 Manual rolling Z axis rolling 128~25 Choose the rolling speed 0~127 Manual adjust the position X axis 128~25 moving Choose the horizontal moving speed 0~127 Manual adjust the position Y axis 128~25 moving...
