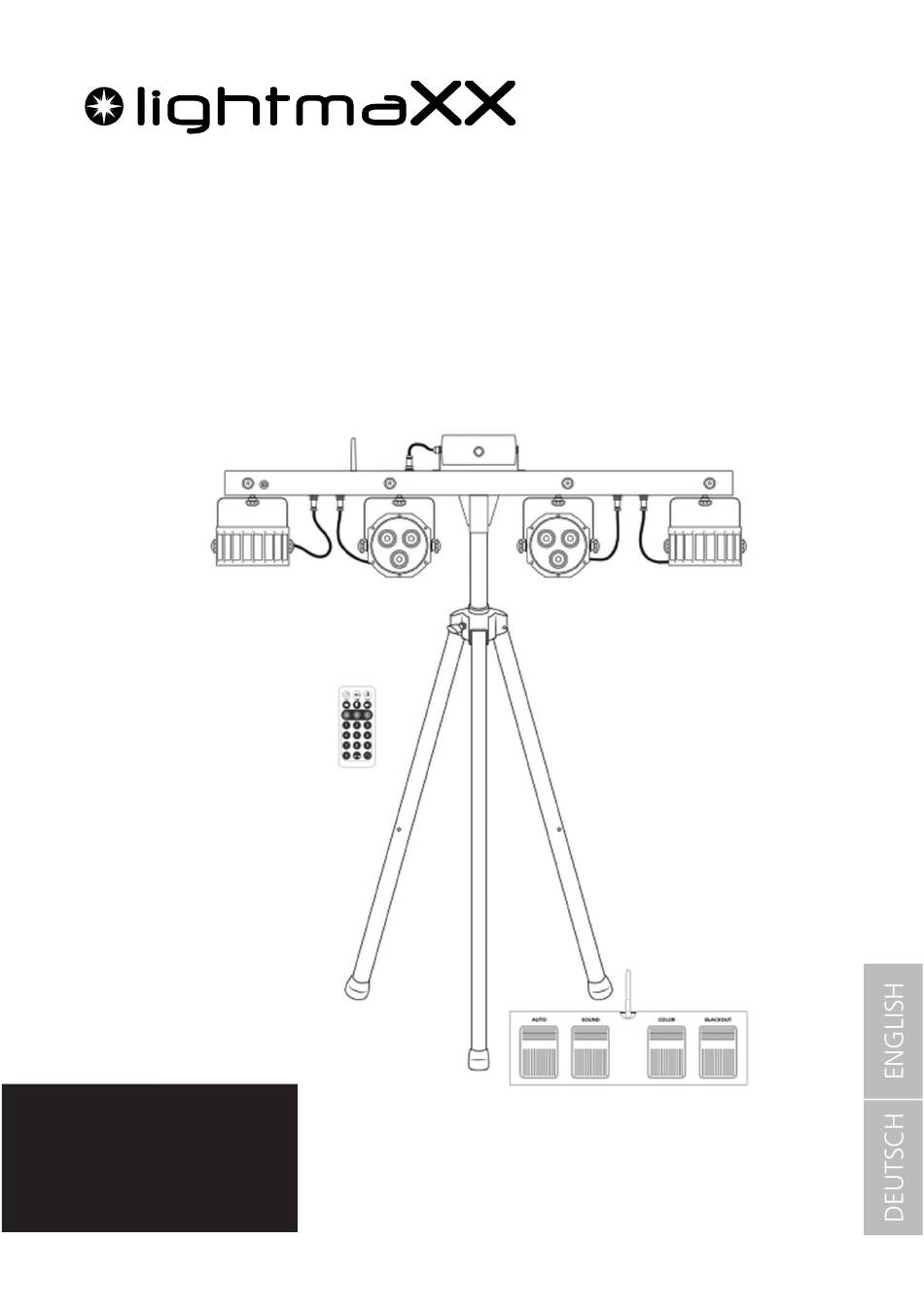

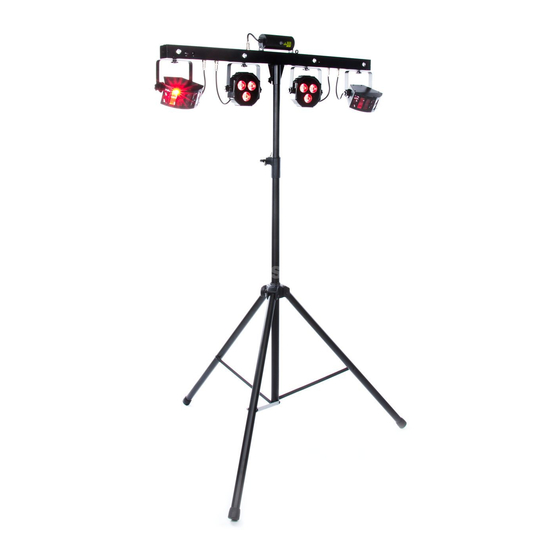

CLS FX Laser bar
system
11/2018
LIG0013725-000
Bedienungsanleitung
User Manual

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lightmaxx CLS FX Laser bar system

Inhaltszusammenfassung für Lightmaxx CLS FX Laser bar system

  • Seite 1 CLS FX Laser bar system 11/2018 LIG0013725-000 Bedienungsanleitung User Manual...
  • Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.

  • Seite 3: Garantie

    Herzlichen Glückwunsch zu Ihrer neuen LightmaXX CLS FX Laser Bar System! Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi zien- te Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch Verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
  • Seite 5 Hinweis! (Brandgefahr) Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an sich sind niemals abzudecken oder abzukleben. Hinweis! (Betriebsbedingungen) Aufgrund seiner baulichen Eigenschaften ist des Gerät für den betrieb in Innenräumen konzipiert.

  • Seite 6: Betriebsart Dmx

    Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher- zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) Hinweis! (Überhitzungsgefahr) Die max.
  • Seite 7 3-Kanal DMX Modus: Kanal Funktion Wert Bemerkung 000-009 Blackout 010-031 Auto PAR 032-065 Auto Laser 066-095 Auto Flash LED 096-127 Auto Mix 128-159 Sound PAR 160-191 Sound Laser 192-223 Sound Flash LED 224-225 Sound Mix 000-009 AP01 010-019 AP02 020-029 AP03 030-039 AP04...
  • Seite 8 Auto Laser 080-119 AL03 120-139 AL04 140-159 AL05 160-255 AL06 000-014 AF01 015-029 AF02 030-044 AF03 045-059 AF04 060-074 AF05 Auto Flash LED 075-089 AF06 090-104 AF07 105-119 AF08 120-134 AF09 135-255 AF10 Auto Mix 000-019 AM01 020-039 AM02 040-255 AM03 000-009 SP01...
  • Seite 9 150-159 SP16 160-169 SP17 Sound PAR 170-255 SP18 000-039 SL01 040-079 SL02 080-119 SL03 Sound Laser 120-139 SL04 140-159 SL05 160-255 SL06 000-014 SF01 015-029 SF02 030-044 SF03 045-059 SF04 060-074 SF05 Sound Flash LED 075-089 SF06 090-104 SF07 105-119 SF08 120-134 SF09...
  • Seite 10 5-Kanal DMX Modus: Kanal Funktion Wert Bemerkung 000-255 Brightness of the Red light 000-255 Brightness of the Green light 000-255 Brightness of the Blue light 000-191 Brightness of the all lights 192-200 Sound Strobe PAR light & Derby light 201-249 Strobe speed (slow to fast, fastest 30Hz) 250-255...
  • Seite 11 000-004 Blackout 005-009 All on Green Laser Light 010-255 Strobe (slow to fast) 000-004 STOP Laser Light 005-127 Rotate Clockwise (slow to fast) Laser Motor 128-133 STOP 134-255 Rotate Anticlockwise (slow to fast) 000-004 Blackout 4pca Flash Light 005-009 All on 010-255 Strobe (slow to fast) 27-Kanal DMX Modus:...
  • Seite 12 000-009 No function 010-255 Strobe speed (slow to fast, PAR Light (No.3) fastest 30Hz) 000-255 Keep the Channel 000-255 Red light dimmer 0-100% 000-255 Green light dimmer 0-100% 000-255 Blue light dimmer 0-100% 000-009 No function Derby light 010-255 Strobe speed (slow to fast, (No.4) fastest 30Hz) 000-004...
  • Seite 13 000-004 Blackout 005-009 All on Flash Light 010-255 Strobe (slow to fast) Betriebsart Statisch, Auto oder Sound: Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen oder über das eingebaute Mikrofon passend zur Musik abgerufen werden. Die Auswahl des jeweiligen Modus erfolgt über das Menü...

  • Seite 14: Steuerung Per Ir Remote

    Betriebsart Fernbedienung: Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die jeweiligen Funktionen können dabei Über die diversen Programmwahl-, oder Farbtasten vorgenom- men werden. Steuerung per IR Remote:...

  • Seite 15: Betriebsart Fußschalter

    Betriebsart Fußschalter: Funktion Beschreibung AUTO Drücken Sie AUTO um das Automatik Programm zu aktivieren. Alle Schein- werfer werden danach im Automatik Modus arbeiten. SOUND Drücken Sie SOUND um das Sound 2 Light Programm zu aktivieren. Alle Scheinwerfer werden danach im Sound 2 Light Modus arbeiten. COLOR Statischer Farbwechsel.

  • Seite 16: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente: Nummer Beschreibung Beschreibung Laser Einheit Laser Einheit! Bitte nicht direkt in die Öffnung schauen. LED Strobe Lights 4 x 1 Watt LED Strobe, weiß Mikrofon Mikrofon für die Sound 2 Light Funktion IR Sensor Sensor für die Infrarot Fernbedienung Power Link Zum durchschleifen des Power Signals Power Eingang...

  • Seite 17: Menüstruktur Im Detail

    Menüstruktur im Detail:...

  • Seite 18: Spezifikationen

    Spezifi kationen: Model LightmaXX CLS Laser System FX Leistungsaufnahme 45 Watt PAR LED 6 * Tri- 9 Watt Abstrahlwinkel 15° Derby LED 2* R - 3 Watt, 2 * G - 3 Watt, 2* B - 3 Watt R - 620nm/100Im, G - 520nm/160lm, B - 462nm/50lm...

  • Seite 19: Fehlerbehebung

    Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie Endstufen oder Mischpulte! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.

  • Seite 20: Entsorgung Von Verpackungen

    Umweltschutz: Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun- gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie- derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die Verpackungen nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc.
  • Seite 21 Notizen Dokument-ID: MS-LIG0013725-000 (11/2018)
  • Seite 22 Safety Instructions! Please read before connection • Ensure that the supply voltage does not exceed the and operation! voltage RISK OF ELECTRIC SHOCK. • capacity indicated on the housing of the device. DO NOT OPEN! • In case of failure of the device, please contact the dis- tri-butor and stop all operations of the device immediately.

  • Seite 23: Intended Use

    Manual Intended use: The LightmaXX CLS FX Laser Bar System product was designed for use as an electronic LED lighting effect. Improper use of the product is considered improper and can lead to personal injury or property damage. No liability is assumed for damage resulting from improper use.

  • Seite 24: Safety Instructions

    Safety instructions: DANGER! (For Babies and Children) Wrapping, plastic foils and other packaging material must be properly stored or disposed of. It should be kept out of the reach of babies and children due to the risk of suffocation. Ensure that children never use the device unattended! Also make sure that children do not remove any (small) parts from the device, as they could suffocate if swallowed! DANGER! (electric shock due to high voltages in the device)

  • Seite 25: Installation

    Warning! (Fire Hazard) Make sure that the device is not exposed to any direct heat source and is used away from open fi re. Never block or cover ventilation slots or the device itself. Note! (Operating conditions) Due to its structural characteristics, the device is designed for indoor use. Do not expose the device to rain, moisture or liquids, as this can cause damage.

  • Seite 26: Operation

    Warning! (Risk of injury from falling) It must be ensured that the device complies with all legal standards and re- gulations in the respective country of use. Ensure that the device is always secured by a second mounting cable (e.g. Safety). Warning! (Overheating) The maximum permissible ambient temperature of this device is 40°...
  • Seite 27 3-Channel DMX Mode: Channel Function Value Note 000-009 Blackout 010-031 Auto PAR 032-065 Auto Laser 066-095 Auto Flash LED 096-127 Auto Mix 128-159 Sound PAR 160-191 Sound Laser 192-223 Sound Flash LED 224-225 Sound Mix 000-009 AP01 010-019 AP02 020-029 AP03 030-039 AP04...
  • Seite 28 Auto Laser 080-119 AL03 120-139 AL04 140-159 AL05 160-255 AL06 000-014 AF01 015-029 AF02 030-044 AF03 045-059 AF04 060-074 AF05 Auto Flash LED 075-089 AF06 090-104 AF07 105-119 AF08 120-134 AF09 135-255 AF10 Auto Mix 000-019 AM01 020-039 AM02 040-255 AM03 000-009 SP01...
  • Seite 29 150-159 SP16 160-169 SP17 Sound PAR 170-255 SP18 000-039 SL01 040-079 SL02 080-119 SL03 Sound Laser 120-139 SL04 140-159 SL05 160-255 SL06 000-014 SF01 015-029 SF02 030-044 SF03 045-059 SF04 060-074 SF05 Sound Flash LED 075-089 SF06 090-104 SF07 105-119 SF08 120-134 SF09...
  • Seite 30 5-Channel DMX Mode: Channel Function Value Note 000-255 Brightness of the Red light 000-255 Brightness of the Green light 000-255 Brightness of the Blue light 000-191 Brightness of the all lights 192-200 Sound Strobe PAR light & Derby light 201-249 Strobe speed (slow to fast, fastest 30Hz) 250-255...
  • Seite 31 000-004 Blackout 005-009 All on Green Laser Light 010-255 Strobe (slow to fast) 000-004 STOP Laser Light 005-127 Rotate Clockwise (slow to fast) Laser Motor 128-133 STOP 134-255 Rotate Anticlockwise (slow to fast) 000-004 Blackout 4pca Flash Light 005-009 All on 010-255 Strobe (slow to fast) 27-Channel DMX Mode:...
  • Seite 32 000-009 No function 010-255 Strobe speed (slow to fast, PAR Light (No.3) fastest 30Hz) 000-255 Keep the Channel 000-255 Red light dimmer 0-100% 000-255 Green light dimmer 0-100% 000-255 Blue light dimmer 0-100% 000-009 No function Derby light 010-255 Strobe speed (slow to fast, (No.4) fastest 30Hz) 000-004...
  • Seite 33 000-004 Blackout 005-009 All on Flash Light 010-255 Strobe (slow to fast) Static, Auto or Sound mode: The device contains automatic programs that run according to fi xed patterns. In addition, effect sequences matching the music can be called up via the built-in microphone. The selection of the respective mode is made via the menu directly on the device.

  • Seite 34: Control Via Ir Remote

    Operating Remote control: The device can be remote controlled using the remote control included in the scope of delivery. The respective functions can be performed using the various program selection or color keys. Control via IR Remote: Button Function Description On/Off To switch the device on and off Mix Auto Mode...
  • Seite 35 Operating Foot switch: Function Description AUTO Press AUTO to activate the automatic program. All headlights will then operate in automatic mode. SOUND Press SOUND to activate the Sound 2 Light program. All spotlights will then operate in Sound 2 Light mode. COLOR Static color change.

  • Seite 36: Connections And Control Elements

    Connections and Control Elements: front back Number Function Description Laser Unit Laser unit! Please do not look directly into the opening. LED Strobe Lights 4 x 1 Watt LED Strobe, weiß Microphone Microphone for Sound 2 Light function. IR Sensor Sensor for infrared remote control.
  • Seite 37 Menu Structure in Detail: Function LED PAR Auto Mode Laser Auto Mode Strobe Auto Mode Mix Auto Mode Effect Speed Motor Speed LED PAR Sound Mode Laser Sound Mode Strobe Sound Mode Mix Sound Mode Manual factory setting LED colour adjustment Strobe Speed DMX Mode DMX Channel Mode...
  • Seite 38 Specifi cations: Model LightmaXX CLS Laser System FX Power Consumption 45 Watt PAR LED 6 * Tri- 9 Watt Emission angle 15° Derby LED 2* R - 3 Watt, 2 * G - 3 Watt, 2* B - 3 Watt...

  • Seite 39: Troubleshooting

    Troubleshooting: Warning! (Fault during data transmission) Never connect the DMX input or output to audio devices such as power amplifi ers or mixing consoles! DMX cables enable interference-free operation and the highest possible transmission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid to rapid troubleshooting.

  • Seite 40: Environmental Protection

    Environmental Protection: Music Store professional GmbH always endeavours to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is always of funda- mental importance. Please recycle the packaging after use. Disposal of packaging: Ensure that paper packaging, plastic material, etc.
  • Seite 41 Notes Dokument-ID: MS-LIG0013725-000 (11/2018)
