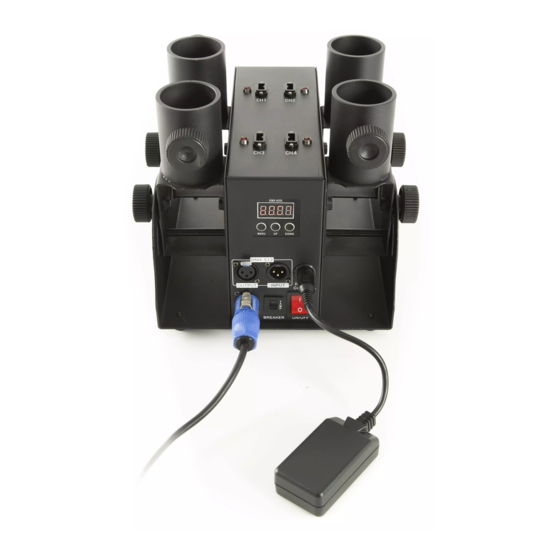

- Seite 1 DEUTSCH/ENGLISCH lightmaXX Cannon Shot FX FOUR LIG0016541-000 01/2021 Bedienungsanleitung User’s Manual...
- Seite 2 Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen! WARNUNG! Die lightmaXX Cannon Shot FX FOUR funktioniert nur mit zugelassenen elektrischen Konfetti- und Luftschlangenkanonen und kann wahlweise mit 50 oder 80 cm Kanonen betrieben werden. Alle vorgefüllten Kanonen sind ausschließlich für den einmaligen Gebrauch geeignet.
- Seite 3 DEUTSCH Hinweis! (Brandgefahr durch Überhitzung) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich. Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt werden.
- Seite 4 DEUTSCH Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages. Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie Bedienungshinweise in der Bedienungsanleitung hin. Nur für den Innenbereich geeignet Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest. Bedienungsanleitung lesen Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
- Seite 5 Funkempfänger Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt lightmaXX Cannon Shot FX FOUR wurde für den Einsatz zur Verteilung von Konfetti konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß...
- Seite 6 DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
- Seite 7 DEUTSCH Betriebsart Fernbedienung: Das Gerät kann über die im Lieferumfang enthaltene Fernbedienung ferngesteuert werden. Die jeweiligen Funktionen können über die diversen Programmwahl- oder Farbtasten vorgenommen werden. Die Fernbedienung hat 4 Tasten: Drücken Sie die Tasten „A“, „B“ oder „C“, um jeweils ein Kanonenrohr auszulösen und die „D“...
- Seite 8 DEUTSCH Kopplung von Fernbedienung: Hinweis: Ein Gerät kann mit bis zu 5 Controllern gekoppelt werden. Schritt 1: Schalten Sie das Gerät ein, trennen Sie die DMX-Verbindung. Schließen Sie den Empfänger an die 5-polige Buchse an. Drücken Sie die MENU-Taste, um zu [r---] zu navigieren, und stellen Sie es auf [r on], um die drahtlose Steuerung zu aktivieren.
- Seite 9 Sobald die elektrische Kanone im Kanonenrohr angebracht wurde, kann die gewünschte Schussrichtung eingestellt werden. Drehen Sie dazu die Einstellschraube an der Seite der lightmaXX Cannon Shot FX FOUR, um das Kanonenrohr in die gewünschte Position zu bringen. Stecken Sie nun den Zündstecker der elektrischen Kanone sorgfältig in den Steckanschluss auf der Oberseite der Maschine.
- Seite 10 DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Kanonenschraube DMX-Ausgang (3-polig) Einstellschraube Display mit Bedientasten Kanonenrohr Netzeingang Power Twist Anschluss für Kanonenzündung Sicherung LED-Anzeige Funkempfänger-Anschluss DMX-Eingang (3-polig) An- und Ausschalter...
- Seite 11 Funktion d--- 001-512 Einstellung DMX-Adresse r on/ Aktivieren/Deaktivieren der r off Funksteuerung Spezifikationen: Model Cannon Shot FX FOUR Spannungsversorgung AC110-240V, 50/60Hz Leistungsaufnahme 150 Watt Betriebsmodi DMX, Fernbedienung DMX Kanäle Anschlüsse Power Twist, DMX-Ein- und Ausgang (3-polig) Maße (L x B x H)
- Seite 12 DEUTSCH Fehlerbehebung: Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre Keine Funktion Sicherung.
- Seite 13 DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc.
- Seite 14 DEUTSCH Notizen MS ID: LIG0016541-000 01/2021...
- Seite 15 A direct view into the light source is absolutely to be omitted! WARNING! The lightmaXX Cannon Shot FX FOUR only works with approved electric confetti and streamer cannons and can be operated with either 50 or 80 cm cannons. All pre-filled cannons are for single use only.
- Seite 16 ENGLISH Hint! (Fire hazard due to overheating) The maximum permissible ambient temperature of this device is 40°C. Ensure that the unit is placed in a well-ventilated location away from direct heat sources, naked flames, combustible materials, and liquids. A minimum distance of 1 m is required. Do not tape or cover the ventilation slots of the unit.
- Seite 17 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. This symbol defines the minimum distance of the object to be illuminated.
- Seite 18 Manual Intended use: The lightmaXX Cannon Shot FX FOUR was designed the use for the distribution of confetti. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
- Seite 19 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration of the DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Seite 20 ENGLISH Remote Control: The device can be remote controlled using the remote control included in the scope of delivery. The respective functions can be performed using the various program selection or color keys. The remote control has 4 buttons: press the "A", "B" or "C" buttons to trigger one gun barrel at a time and the "D"...
- Seite 21 ENGLISH Wireless controller pairing: One machine can pair with up to 5 controllers. Here are steps to pair with new controllers: Step 1: Power on machine, disconnect DMX connection. Connect receiver to the 5-pin socket. Press MENU key to navigate to [r---], and set it to [r on] to enable wireless control. Step 2: Press MENU key to navigate to DMX address menu [d---], now long press MENU key, machine will enter wireless controller registering mode, and display [rEg-]/[rEg.-], it will last 10 seconds.
- Seite 22 Once the electric cannon has been mounted in the cannon tube, the desired firing direction can be set. To do this, turn the adjustment screw on the side of the lightmaXX Cannon Shot FX FOUR to move the cannon tube to the desired position.
- Seite 23 ENGLISH Connections and controls: Designation Designation Cannon screw nut DMX-Output (3-pol) Richt screw nut Display and Menu buttons Cannon tube Power Twist Input Cannon connector Safety LED indicator Receiver connection DMX-Input (3-pol) On-/offswitch...
- Seite 24 Funktion d--- 001-512 Setting DMX-address r on/ Enable/Disable wireless control r off Specifications: Model Cannon Shot FX FOUR Power supply AC110-240V, 50/60Hz Power consumption 150 Watts Operating modes DMX, Remote Control DMX channels Connections Power Twist, DMX In- and Output (3-pol)
- Seite 25 ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsure, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the mains connection and the fuse Check the cable connections No reaction in DMX mode Check your DMX address setting...
- Seite 26 ENGLISH Environmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc.
- Seite 27 ENGLISH Notes MS ID: LIG0016541-000 01/2021...
