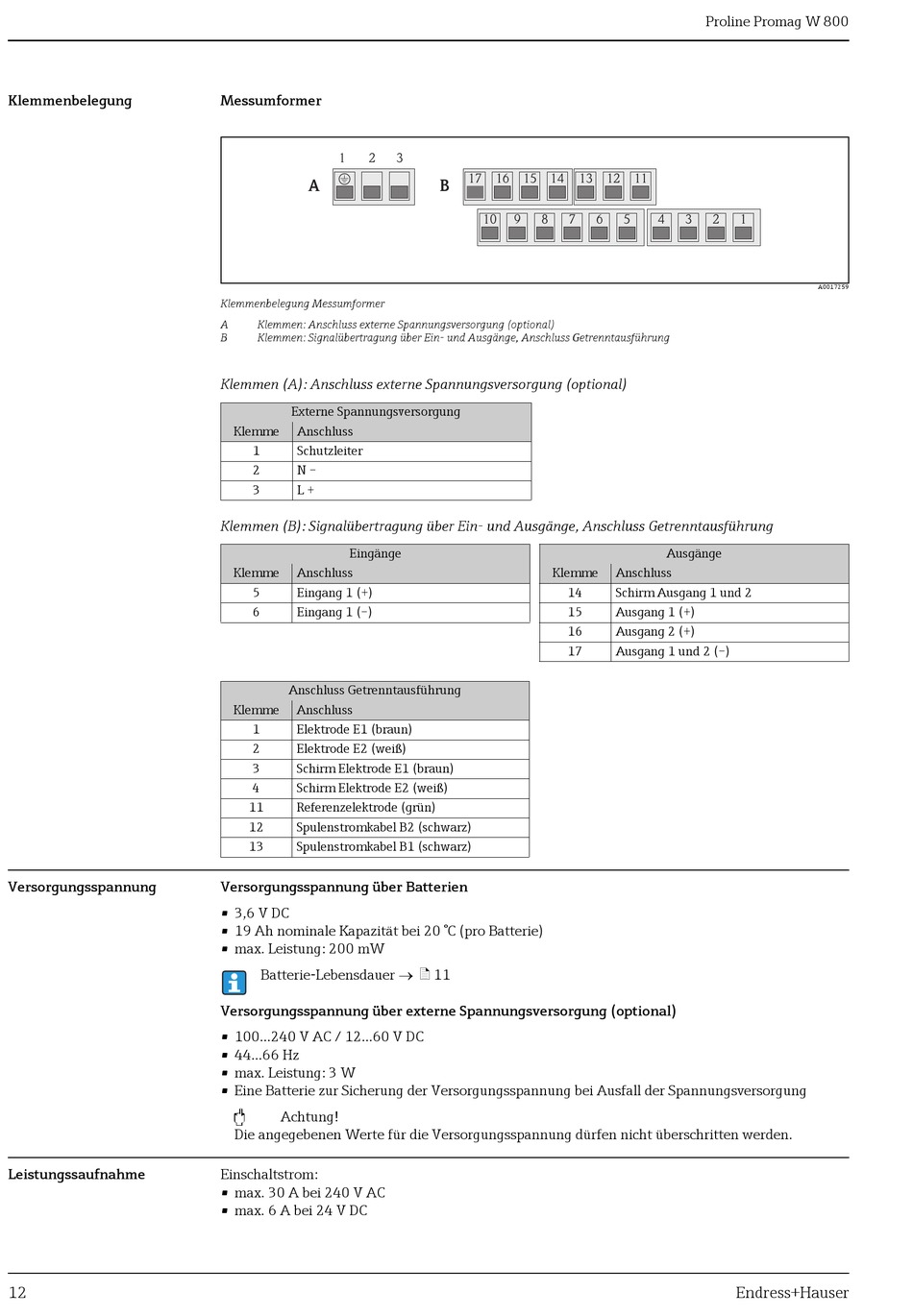

Klemmenbelegung

Versorgungsspannung

Leistungssaufnahme

12
Messumformer
1 2
)
A
Klemmenbelegung Messumformer
A Klemmen: Anschluss externe Spannungsversorgung (optional)
B Klemmen: Signalübertragung über Ein- und Ausgänge, Anschluss Getrenntausführung
Klemmen (A): Anschluss externe Spannungsversorgung (optional)
Externe Spannungsversorgung
Klemme Anschluss
1 Schutzleiter
2 N –
3 L +
Klemmen (B): Signalübertragung über Ein- und Ausgänge, Anschluss Getrenntausführung
Eingänge
Klemme Anschluss
5 Eingang 1 (+)
6 Eingang 1 (–)
Anschluss Getrenntausführung
Klemme Anschluss
1 Elektrode E1 (braun)
2 Elektrode E2 (weiß)
3 Schirm Elektrode E1 (braun)
4 Schirm Elektrode E2 (weiß)
11 Referenzelektrode (grün)
12 Spulenstromkabel B2 (schwarz)
13 Spulenstromkabel B1 (schwarz)
Versorgungsspannung über Batterien
• 3,6 V DC
• 19 Ah nominale Kapazität bei 20 °C (pro Batterie)
• max. Leistung: 200 mW
Batterie-Lebensdauer  ä 11
Versorgungsspannung über externe Spannungsversorgung (optional)
• 100...240 V AC / 12...60 V DC
• 44...66 Hz
• max. Leistung: 3 W
• Eine Batterie zur Sicherung der Versorgungsspannung bei Ausfall der Spannungsversorgung
"
Achtung!
Die angegebenen Werte für die Versorgungsspannung dürfen nicht überschritten werden.
Einschaltstrom:
• max. 30 A bei 240 V AC
• max. 6 A bei 24 V DC
3
17 16 15 14
B
10 9 8 7
Klemme
14
15
16
17
Proline Promag W 800
13 12 11
6 5 4 3 2 1
Ausgänge
Anschluss
Schirm Ausgang 1 und 2
Ausgang 1 (+)
Ausgang 2 (+)
Ausgang 1 und 2 (–)
