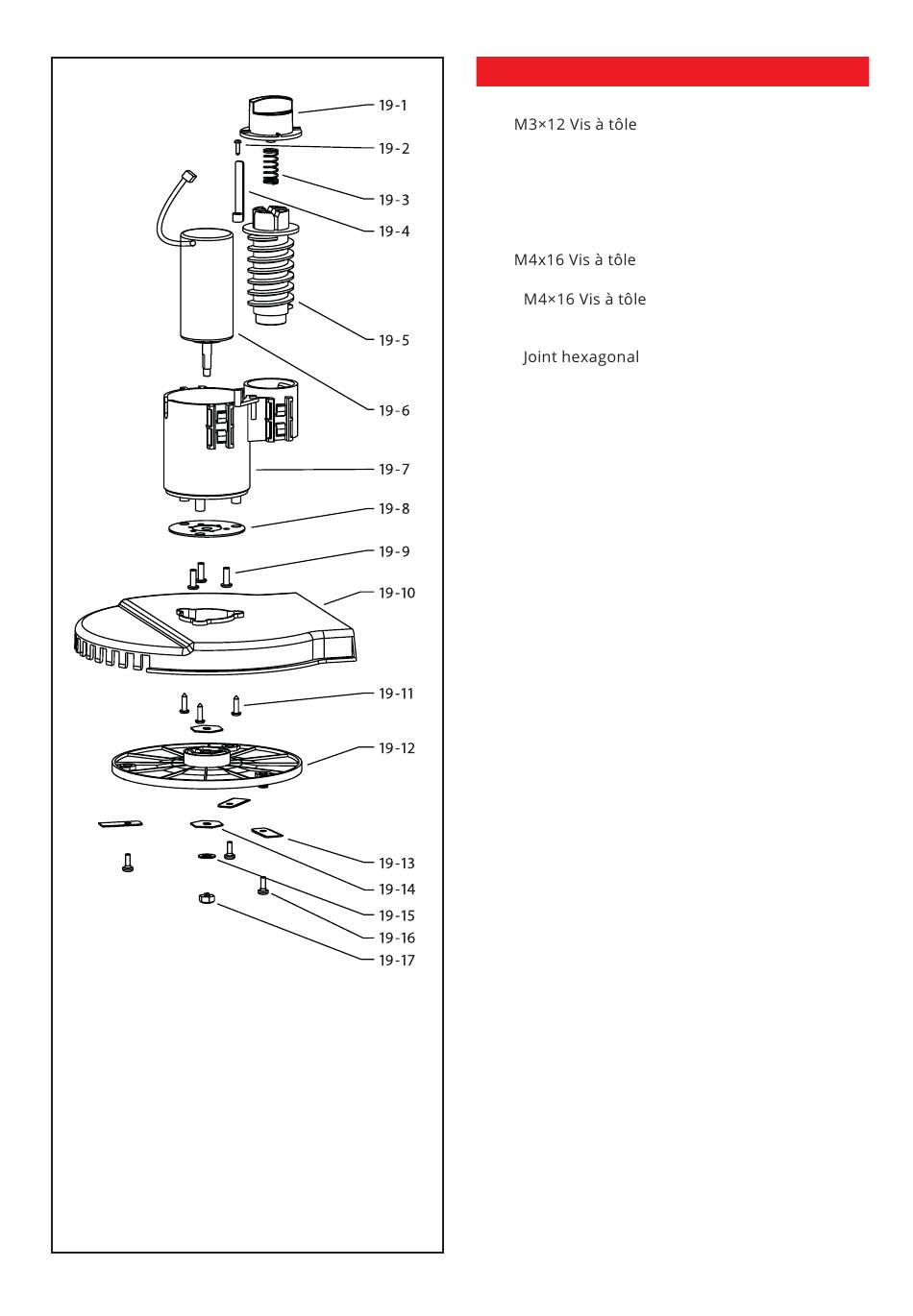

SYSTÈME DE PLAQUE DE LAME
Molette de réglage en hauteur
19-1 19-1
19-2
Ressort de la molette
19-3
19- 2
19-4 Bande d'échelle
19-5 Tube hélicoïdal
19- 3
19-6 Moteur de tonte
Support de moteur de tonte
19-7
19- 4
Joint de moteur de tonte
19-8
19-9
19-10 Protecteur de lame
19-11
Plaque de lame
19-12
Lame
19-13
19- 5
19-14
19-15 Joint rond
19-16 Vis de lame
19- 6
19-17 Écrou
19- 7
19- 8
19- 9
19-10
19-11
19-12
19-13
19-14
19-15
19-16
19-17
