DE Bedienungsanleitung
UK Operational manual
FR Manuel
FI
Manuaalinen
HU Használati útmutató
SI
Navodila za uporabo
HR Korisnički priručnik

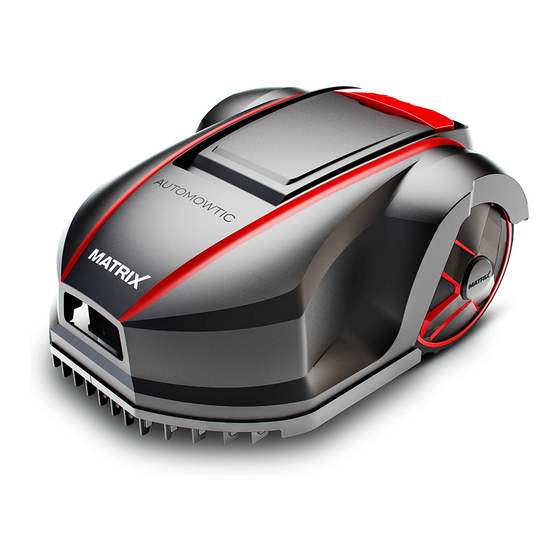

MOW 800
ROBOTER-RASENMÄHER
ROBOTIC LAWN MOWER
TONDEUSE ROBOTIQUE
ROBOTTIRUOHONLEIKKURI
ROBOT FŰNYÍRÓ
ROBOTSKA KOSILNICA
ROBOTSKA KOSILICA
April 2019
Art.Nr. 310.200.666
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Matrix automowtic mow 800
Inhaltszusammenfassung für Matrix automowtic mow 800
- Seite 1 DE Bedienungsanleitung UK Operational manual FR Manuel Manuaalinen HU Használati útmutató Navodila za uporabo HR Korisnički priručnik MOW 800 ROBOTER-RASENMÄHER ROBOTIC LAWN MOWER TONDEUSE ROBOTIQUE ROBOTTIRUOHONLEIKKURI ROBOT FŰNYÍRÓ ROBOTSKA KOSILNICA ROBOTSKA KOSILICA April 2019 Art.Nr. 310.200.666...
-
Seite 2: Warnungen Und Wichtige Hinweise
WARNUNGEN UND WICHTIGE HINWEISE Gerät der Klasse III WARNUNG - Der Mähroboter kann bei fal- scher Anwendung gefährlich sein. WICHTIGE INFORMATIONEN WARNUNG - Verwenden sie den Mährobo- Bitte lesen Sie die Bedienungsanleitung sorgfältig ter niemals, wenn sich andere Personen, durch, um die Anweisungen zu verstehen, bevor vor allem Kinder oder Tiere in unmittelbarer Sie den Roboter-Rasenmäher verwenden. - Seite 3 Dieser Mähroboter mäht Gras auf offenen und MATRIX garantiert nicht die volle Kompatibilität zwi- ebenen Flächen. Er darf nur mit der vom Herstel- schen dem Mähroboter und anderen drahtlosen ler empfohlenen Ausrüstung verwendet werden. Systemen, wie z.B. Fernbedienungen, Funksendern, Alle anderen Nutzungsarten sind falsch. Die Anwei- Hörschleifen, unterirdischen elektrischen Zäunen...
- Seite 5 Niederspannungskabel Kontaktpins Ladestation Bedienfeldabdeckung Stopptaste Regensensor Starttaste Ein/Aus-Taste Bildschirm Tastenfeld Hinteres Antriebsrad Akku Klingenscheibe Klinge Vorderrad Netzteil Begrenzungskabel Befestigungsnägel für Begren zungskabel Befestigungsnägel für Ladestation Begrenzungsdraht-Messgerät Schraubenzieher Schraubenschlüssel...
- Seite 6 >30 cm >30 cm >30cm LADESTATION > 40 cm >2m...
- Seite 7 120º 90º 120º...
- Seite 8 ~ 1m ~15cm ~15 cm...
- Seite 9 Schwarz 10 cm 3 cm 25 cm Ladebuchse Zweifarbiges Begrenzungskabel Stecker LED Licht...
- Seite 10 ist, lassen Sie auf beiden Seiten jeweils 10-15cm LADESTATION (A) des Kabels übrig (Abb. I). Isolieren Sie das Kabel ab, um 2-3 cm der Kupferleitung freizulegen Hinweis: Die Ladestation sollte an der Außenkante (Abb. J). Entfernen Sie die Muttern (Abb. K), befes- der zu mähenden Fläche am Begrenzungskabel po- tigen Sie die abisolierten Drähte an den Kupfer- sitioniert werden.
-
Seite 11: Einstellungen Und Konfiguration
2. FUNKTIONALE EINSTELLUNGEN EINSTELLUNGEN UND KONFIGURATION • Wählen Sie aus, um die Anzeigesprachen festzu- ACHTUNG! legen, drücken Sie OK, wählen Sie dann eine der Die Einstellung und Konfiguration der Grundeinstel- folgenden Optionen aus und drücken Sie erneut OK. lungen des Mähroboters müssen in der Ladestation und in der Nähe des verlegten Begrenzungskabels erfolgen. - Seite 12 • Wählen Sie Arbeitsmodus um den Arbeitsmodus einzustellen: "Volle Fläche" oder "Bereich 1,2,3". Im Modus "Bereich 1,2,3" muss der Arbeitsmodus mit der Funktion Teilbereich zusammenarbeiten. • Lassen Sie den Mähroboter stehen, schalten Sie ihn nicht aus und drücken Sie nicht die START-Tas- te.
- Seite 13 eines Problems mit dem Abgrenzungskabel bei engen Durchgängen kann der Mähroboter mög- licherweise nicht passieren. Teilen Sie den Rasen in 1 bis 3 kleine Bereiche auf und stellen Sie den Mähroboter so ein, dass jeder Bereich einzeln be- arbeitet wird. •...
- Seite 14 • Drücken Sie jeweils ein mal WEIT., wenn sich der Mähroboter zum ersten, zum zweiten und zum dritten Speicherpunkt bewegt. Drücken Sie OK, um die Einstellung zu beenden. Es erscheint fol- gende Warnmeldung: "Ausschalten! Dann den Mä- her vor die Ladestation stellen." •...
-
Seite 15: Fehlerbehebung
• Rufen Sie die Seite „ARBEITSSTUNDEN“ auf, legen Sie die Startzeit und die Arbeitszeit für jeden Be- reich separat fest und drücken Sie zur Bestätigung BEREICH 2 die Taste OK. Drücken Sie dann , um zur Start- seite zurückzukehren. Speicherpunkt 2 Speicherpunkt 1 BEREICH 1 BEREICH 3... -
Seite 16: Technische Spezifikationen
wurde, ist der Akku möglicherweise leer. Stellen a) Das Begrenzungskabel ist zu lang. Die Batteriela- Sie sicher, dass Sie ihn erneut aufladen. Es wird dung reicht nicht aus, um den Mähroboter zur empfohlen, den Akku alle 3 Monate zu laden, Ladestation zurückzubringen. - Seite 17 Auswirkungen auf die Arbeitsweise der getrennt. des Mähroboters an Hängen haben. j) Laden Sie das Ladegerät nur mit dem von MATRIX b) Reinigen Sie die Vorderräder. Gras auf den Vor- angegebenen Ladegerät. Verwenden Sie kein an- derrädern und den Vorderradachsen kann die deres Ladegerät als das, das speziell für das Gerät...
-
Seite 18: Körper Und Ladestation
KÖRPER UND LADESTATION Obere Abdeckung des Mähroboters Linker Kollisionsstreifen Hinterer Stoßsensor Notausschalter M3*20 Blechschrauben für Notausschalter Leitung des Notausschalters Drehfeder des Notausschalters Drehfeder des Notausschalters M4x10 Blechschrauben Kleine mittlere Abdeckung Verbindungskabel des Notausschalters M3*20 Blechschrauben Mutter für den Anschlussdraht des Notausschalters Verbindungskabel des Regensensors M3x10 Blechschrauben für Entlüftungsdeckel Entlüftungsdeckel... - Seite 19 KLINGENPLATTEN-SYSTEM 19 -1 Höheneinstellknopf 19-1 M3*12 Blechschrauben 19-2 19 -2 Knopffeder 19-3 Skalenstreifen 19-4 Helixrohr 19-5 19 - 3 Mähmotor 19-6 19 - 4 Mähmotorhalterung 19-7 Mähmotordichtung 19-8 M4x16 Blechschrauben 19-9 Schutz der Klingenplatte 19-10 M4*16 Blechschrauben 19-11 19 - 5 Klingenplatte 19-12 Klingen...
- Seite 20 HINTERRAD Radkappe 22-1 Radverzierungsteil 1 22-2 Radverzierungsteil 2 22-3 22-1 Radverzierungsteil 3 22-4 Mutter 22-5 Runde Dichtung 22-2 22-6 Radgehäuse 22-7 Gummiabdeckung des Rades 22-8 Sechskantdichtung 22-9 Runder Sicherungsring 22-10 22-3 Gummiband 22-11 M4*16 Flachkopfschraube 22-12 M4*16 Blechschrauben 22-13 22-4 Motorhalterung 22-14 Motor...
-
Seite 21: Ladestation Und Lieferumfang
LADESTATION UND LIEFERUMFANG 53-5 M3*12 Blechschrauben 53-6 53-1 Untere Abdeckung des Ladekontakts 53-4 53-2 53-7 Fixierung des Ladekontakts 53-3 53-3 Ladekontakt 53-4 53-2 Feder des Ladekontakts 53-5 53-1 Oberes Gehäuse der Ladestation 53-6 Ladestecker mit Kabel 53-7 53-9 53-8 Verbindung zum Begrenzungskabel 53-8 M4*12 Blechschrauben 53-9...
