53-4
53-3
53-2
53-1
53-9
53-10
53-11
53-13
53-20
53-5
53-6
53-7
53-8
53-12
53-14
53-18
53-19
53-15
53-16
53-17

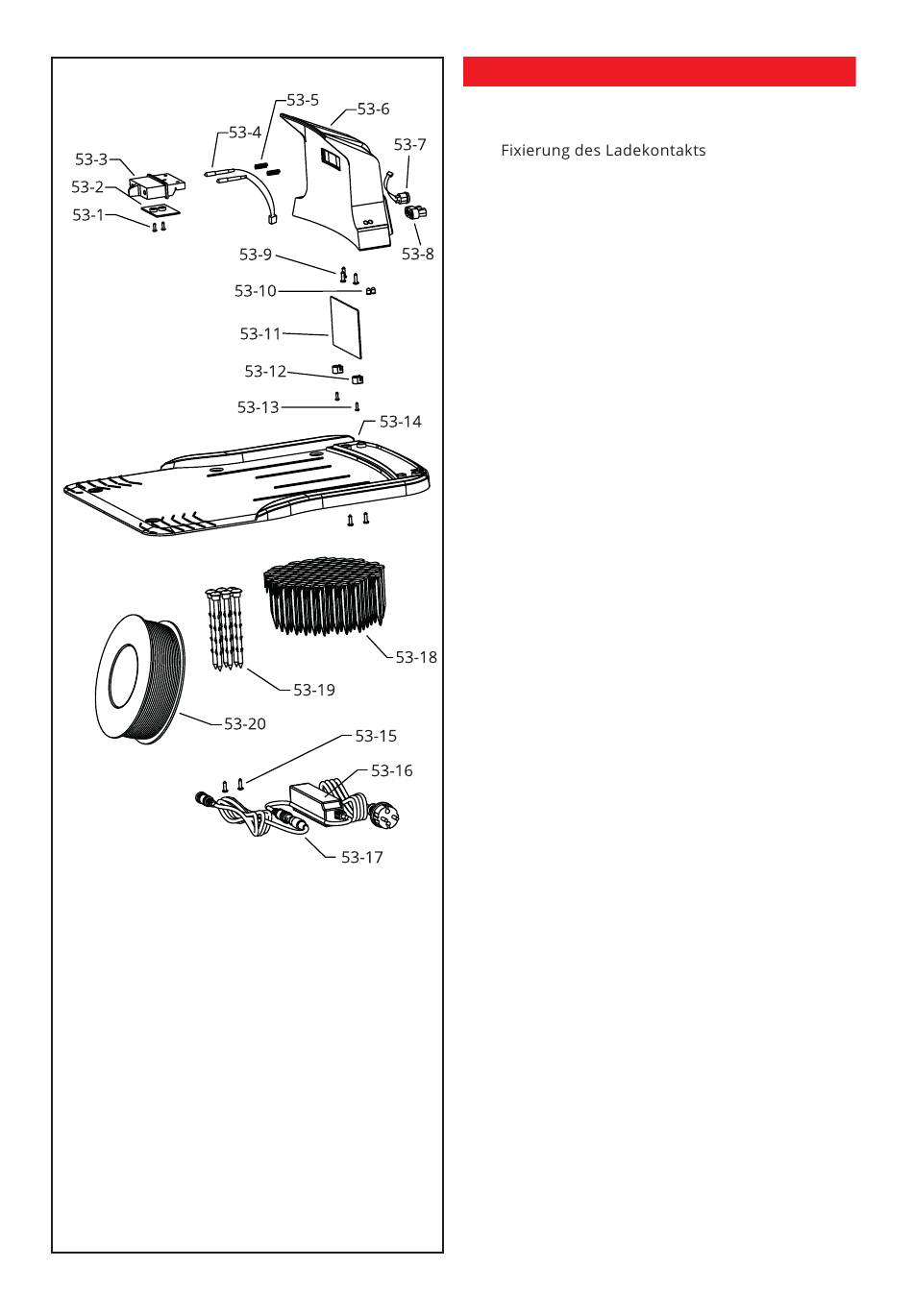

LADESTATION UND LIEFERUMFANG

M3*12 Blechschrauben
53-1
53-2 Untere Abdeckung des Ladekontakts
53-3
Ladekontakt
53-4
53-5 Feder des Ladekontakts
53-6 Oberes Gehäuse der Ladestation
Ladestecker mit Kabel
53-7
53-8 Verbindung zum Begrenzungskabel
53-9 M4*12 Blechschrauben
Signalleuchte mit Kabel
53-10
53-11 Platine der Ladestation
53-12 Befestigungsknopf der Ladestation
M3*10 Blechschrauben
53-13
53-14 Bodenplatte der Ladestation
M4*16 Blechschrauben
53-15
Adapter
53-16
53-17 Ladekabel
Heringe für Begrenzungskabel
53-18
Befestigungsnägel für Ladestation
53-19
53-20 Begrenzungskabel
DE
21
