- Seite 1 BEDIENUNGSANLEITUNG Präzisionswaage (eichfähig Klasse I und II) Elektronische Laborwaage Präzisionswaage Serie PDB / PDB-I PDB+PDB-I-081220-Rev001-UM-de ADE GmbH & Co. Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-Mail info@ade-hamburg.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Aufstellen und Inbetriebnahme der Waage ..................2 Überprüfen des Kartoninhaltes ....................2 Allgemeine Sicherheitshinweise ....................2 Anzeige und Tastenfeld ......................3 Bedienelemente ........................4 Anzeigesymbole ........................4 Montage der Waagschale ....................... 5 Nivellierung ..........................5 Einschalten ..........................5 Nachladen der Akkus ......................6 Wichtige Hinweise ........................ -
Seite 3: Aufstellen Und Inbetriebnahme Der Waage
Aufstellen und Inbetriebnahme der Waage Ihre ADE Elektronische Präzisionswaage ist ein Qualitätsprodukt. Modelle der Serie PDB-I sind eichfähig und als geeichte Waage Klasse I und II für den Einsatz im eichpflichtigen Verkehr geeignet. Modelle der Serie PDB sind nicht eichfähig. -
Seite 4: Anzeige Und Tastenfeld

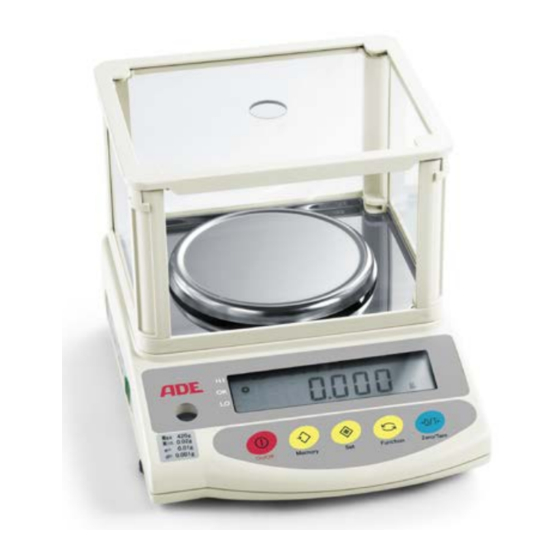

Anzeige und Tastenfeld Außenansicht Bild 1: Windschutz Libelle Außenansicht Bild 2: Stellfüße/ Rädelschrau- Anschluss RS232 Anschluss Netzteil Stellrad für internes Justiergewicht (nur PDB-I) PDB+PDB-I-140922-Rev003-UM-de... -
Seite 5: Bedienelemente
Bedienelemente Tastenfunktionen: Ein/Aus Speichertaste: a) erzeugt Ausdruck b) speichert Anzahl der Teile, den Prozentsatz oder Grenzwerte Einstellungstaste: a) kurz drücken – beginnt, die Anzahl der Teile oder den Prozentsatz einzustellen b) lang drücken – beginnt, den Grenzwert aufzunehmen Funktionstaste: a) kurz drücken – wechselt die Einheit, wechselt die zu verändernde Anzeigestelle oder wählt eine Einstellung aus b) lang drücken –... -
Seite 6: Montage Der Waagschale
Montage der Waagschale Legen Sie den Schalenuntersatz auf die Waage. Achten Sie dabei auf die korrekte Lage. Hinweis: Die Aufnahme des Schalenuntersatzes ist direkt mit dem empfindlichen Wiegemechanismus verbunden. Durch Zug oder seitlichen Druck kann das Gerät beschädigt werden. Legen Sie nun die Waagschale in der richtigen Position auf den Untersatz. -
Seite 7: Nachladen Der Akkus
Drücken Sie leicht auf die Waagschale, um die Funktionsfähigkeit der Anzeige zu testen. Nach dem Loslassen der Waagschale sollte in der Anzeige sofort wieder der zuvor gezeigte Wert dargestellt werden. Betätigen Sie die Taste, um gegebenenfalls die Einheit zu wechseln. Nachladen der Akkus Technische Daten des Akkus: •... -
Seite 8: Wichtige Hinweise
• Achten Sie beim Einsetzen der Akkus auf die richtige Polung. • Zerlegen Sie keine Akkus und werfen Sie Akkus nicht ins Feuer, es besteht sonst Explosionsgefahr! • Verwenden Sie nur originale Steckernetzgeräte und Akkus vom Hersteller, da ansonsten die Garantie erlischt. •... -
Seite 9: Wiegen Und Tarieren
Wiegen und Tarieren Wiegen ohne Tara Drücken Sie die Taste, um die Anzeige auf Null zu setzen. Nun kann das Gewicht der auf die Waage gelegten Gegenstände auf der Anzeige abgelesen werden. Wiegen mit Tara Stellen Sie den Behälter auf die Waage. Drücken Sie die Taste, um die Anzeige auf 0 zu setzen. -
Seite 10: Prozentfunktion
d) Legen Sie die angewählte Musterstückzahl auf und drücken Sie anschließend Taste. Das ermittelte Stückgewicht wird nun abgespeichert. Hinweis: Erscheint in der Anzeige L – E r r kann das folgende Ursachen haben Das ermittelte Stückgewicht ist zu gering. Das ermittelte Stückgewicht muss mindestens so groß... -
Seite 11: Plus/Minus-Funktion
Plus/Minus-Funktion Hinweise: 1) Bereits eingegebene Soll-/Grenzwerte können durch mehrfaches Betätigen Taste angezeigt werden. 2) Sofern bei der Eingabe der Grenzwerte ein Fehler auftritt, betätigen Sie die Tasten oder um die Eingabe zu verlassen/beenden. 3) Geht der Anzeigepfeil links für alle drei Zustände (LO, OK, HI) an, ist der untere Sollwert versehentlich größer eingegeben worden, als der obere. -
Seite 12: Eingabe Des/Der Grenzwert(E) Mittels Auflegen Von Gewicht(En)
Eingabe des/der Grenzwert(e) mittels Auflegen von Gewicht(en) a) Drücken Sie die Taste. In der Anzeige erscheint L. S E T b) Legen Sie das Gewicht entsprechend dem unteren Grenzwert auf und betätigen Sie die Taste. Hinweise: Ist gemäß obiger Einstellung nur ein Sollwert vorgesehen, wird jetzt kurz das Gewicht gezeigt und die Anzeige wechselt in den normalen Betrieb. -
Seite 13: Kalibrierung
Kalibrierung Ausführung ohne integriertem Prüfgewicht Hinweise: 1) Die nachfolgend beschriebene Kalibrierung ist nur möglich, wenn das Eichsiegel gebrochen wird. Wird die Waage kalibriert, ist eine Nacheichung der Waage zwingend erforderlich! 2) Genaue Messergebnisse können nur dann ermittelt werden, wenn die Waage dort kalibriert wird, wo sie auch eingesetzt werden soll. -
Seite 14: Ausführung Mit Integriertem Prüfgewicht
Ausführung mit integriertem Prüfgewicht Hinweise: 1) Genaue Messergebnisse können nur dann ermittelt werden, wenn die Waage dort kalibriert wird, wo sie auch eingesetzt werden soll. Bei jeder Standortveränderung sollte das Gerät neu kalibriert werden. 2) Die Kalibrierung des Geräts ist denkbar einfach. Bedienungsfehler sind hierbei nicht möglich. -
Seite 15: Rs-232 Schnittstelle
RS-232 Schnittstelle Einleitung Beim RS-232 Datenausgang handelt es sich um eine interne RS-232-Schnittstelle, die bei Bedarf als Zubehör in die Waage montiert wird. Anschluss a) Schalten Sie die Waage aus und ziehen den Netzstecker heraus. b) Auf der Rückseite der Waage befindet sich eine 5-polige DIN-Buchse. Schließen Sie dort das Datenübertragungskabel an. -
Seite 16: Datenausgabe
Datenausgabe Formate der Datenübertragung Durch entsprechende Funktionswahl bei der Programmierung an der Waage kann eines der drei folgenden Datenformate eingestellt werden: 1) -6-stelliges Datenformat (Standardformat) Bestehend aus 14 Wörtern, einschließlich der Endzeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub) Hinweis: Bei Modellen mit integriertem Prüfgewicht muss die 2 Bereichs-anzeige deaktiviert sein (Programmierung bei 9.Ai = 0 und A.PrF = 1), da sonst keine Daten ausge- geben werden. - Seite 17 Vorzeichen: P1 = 1 Wort Code Bedeutung Daten sind 0 oder positiv Daten sind negativ Daten sind 0 oder positiv Daten: D1 bis D7, 7 Wörter mit 6-stelligem Format (s. Abs. 1) D1 bis D8, 8 Wörter mit 7-stelligem Format (s. Abs. 2) Code Bedeutung Daten 0 bis 9 (max.
-
Seite 18: Dateneingabe
Dateneingabe Allgemeines: Mit Hilfe dieser Schnittstellen-Einheit kann die Waage durch Übertragung von Befehlen gesteuert werden. Diese Befehle sind: 1) - Externe Tara 2) – Ausgabesteuerung Art der Übertragung: a) Eine Befehlsübermittlung von außen erfordert keinen bestimmten Zeitpunkt (Timing), da es sich um ein Vollduplex-Verfahren handelt. -
Seite 19: Programmierung Der Waage
Hinweise: a. Die Befehle "00 - 07" haben gleiche Wirkung auf die Ausgabesteuerung wie die entsprechende Programmierung der Waage. b. Die Befehle "08 und 09" stehen nur auf dem Wege der Befehlsübermittlung zur Verfügung. c. Nach Ausführung eines Befehls (00 – 09) bleibt der so eingestellte Status bis zur Übermittlung des nächsten Befehls erhalten. -
Seite 20: Pflege, Wartung Und Nacheichung
Funktion Anzeige Bedeutung GLP-Ausdruck 0 G L P 0 Keine Ausgabe an Drucker GLP-Datenübergabe an Drucker Ausdruck hohe A P r F 1 Keine Ausgabe an Drucker Auflösung Ausgabe wie in der Anzeige Ausgabe mit Schrägstrich (z.B. 200,00/59 Hinweis: Die Funktion „Hohe Auflösung“ ist nur verfügbar, wenn die Waage ungeeicht betrieben wird. -
Seite 21: Fehlersuche
Fehlersuche Fehler Ursache & Behebung des Fehlers Luftzug oder Vibrationen. Prüfen Sie den Aufstellungsort. Anzeige ist instabil Waage steht auf instabilem Untergrund. Prüfen Sie den Untergrund. Falsches Tarieren. Waage steht nicht horizontal. Anzeige gibt Waagschale oder Wiegebehälter nicht frei beweglich. Überprüfen Sie dies. fehlerhaften Wert aus Bereichskalibrierung wurde beeinflusst durch Wechsel des Aufstellungsortes. -
Seite 22: Garantie
Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn der Nachweis geführt wird, dass es innerhalb von 1 Jahr vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelhafte Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile wie z.B. Akkus, Kabel, Netzgeräte etc. sind hiervon ausgenommen. Diese Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder Missbrauch verursachte... -
Seite 23: Technische Daten
Netzbetrieb 230V-50Hz Akku 9V AC 1200 mAh NiCd-Akku-Pack Stromverbrauch 200 mA Schnittstelle (Zubehör) RS232 Hersteller: ADE GmbH & Co. Hammer Steindamm 27 – 29 D – 22089 Hamburg +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-Mail: info@ade-hamburg.de PDB+PDB-I-140922-Rev003-UM-de... - Seite 24 Händler: PDB+PDB-I-140922-Rev003-UM-de...
