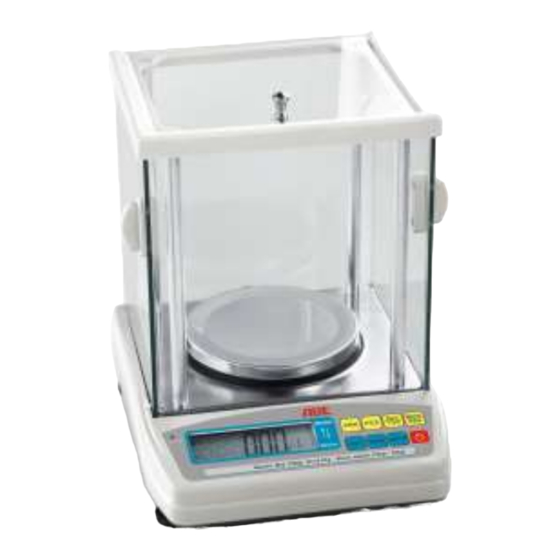

- Seite 1 BEDIENUNGSANLEITUNG Elektronische Präzisionswaage Option: Zweitdisplay Präzisionswaage Serie PFB PFB-190113-Rev004-UM-de ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-mail: info@ade-germany.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS ..........................1 ÜBERSICHTSDARSTELLUNG ........................2 AUFSTELLUNG UND INBETRIEBNAHME DER WAAGE ................4 BETREIBEN DER WAAGE ..........................7 ALARMFUNKTIONEN DER WAAGE ......................11 VOREINSTELLUNGEN DER WAAGE ......................11 VEREINFACHTE KALIBRIERUNG DURCH DEN NUTZER................. 14 KOMMUNIKATIONSPROTOKOLLE ......................15 PFLEGE UND WARTUNG ..........................17 CE-KENNZEICHNUNG UND KONFORMITÄTSERKLÄRUNG .............. -
Seite 3: Übersichtsdarstellung
ÜBERSICHTSDARSTELLUNG Tastenfunktionen Tasten: Funktionen: Druck / Taste zur Beendigung eines Vorgangs Print-Taste im Wiegemodus, zur Sicherung und zum Verlassen im Voreinstellungsmodus. Stücktaste Stücktaste im Wiegemodus, verschiebt die zu programmierende Stelle im Voreinstellungsmodus. Zuweisung der Slave-Waagennummer Drücken Sie im Wiegemodus bei aktivierter Master / Slave-Funktion diese Taste zur Zuweisung der Slave-Waagennummer im Waagenverbund. - Seite 4 Displayfunktionen Anzeige, dass die Waage auf Null zurückgeführt ist Prozentmodus aktiviert Anzeige, dass Stromzufuhr über Akku schwach wird Anzeige, dass der erreichte Gewichtswert stabil angezeigt wird Überlastung, gleichzeitig ertönt ein Signalton – Gegenstand sofort von der Waage - - - - - - nehmen ▬...
-
Seite 5: Aufstellung Und Inbetriebnahme Der Waage
AUFSTELLUNG UND INBETRIEBNAHME DER WAAGE Ihre ADE Präzisionswaage ist ein Qualitätsprodukt. Um präzise Ergebnisse zu erzielen, lesen Sie diese Bedienungsanleitung aufmerksam durch und halten Sie die darin enthaltenen Instruktionen zwingend ein. Heben Sie diese Bedienungsanleitung für einen möglichen späteren Gebrauch sorgfältig auf. - Seite 6 b) Akkubetrieb Die Waage verfügt über einen internen Akku (6V 1,3AH). Sofern die Waage nicht über das Steckernetzgerät mit der örtlichen Stromversorgung verbunden ist, erfolgt der Betrieb über den Akku. Sobald die Spannung der Energieversorgung unter 5,7V sinkt, leuchtet in der Anzeige das Batteriesymbol auf.
- Seite 7 Zusammenbau des Windschutzes 1. Befestigen Sie zuerst die Handgriffe an den Glastüren. Schrauben Sie hierzu den Handgriff von außen, das Gegenstück von innen mit den beigefügten Kreuzschlitzschrauben M3x8 an den Glastüren fest. 2. Führen Sie die vier Aluminiumstangen in die vier Löcher an der Oberseite des Gehäuses.
-
Seite 8: Betreiben Der Waage
BETREIBEN DER WAAGE Gewichtsbestimmung Sowohl im Netz- als auch im Akkubetrieb Waage mittels des Ein-/Ausschalters anschalten. Die Testroutine beginnt von 999999 bis 000000 herunterzulaufen, ein Piepton quittiert das Ende des Durchlaufs. Für kurze Zeit wird dann der Ladezustand der Spannungsversorgung angezeigt, ehe die Waage in den Wiegemodus übergeht. - Seite 9 Im Display wird jetzt 0,00 angezeigt und „Net“ erlischt. Wählen der Gewichtseinheit Durch Betätigen der UNIT-Taste wählen Sie zwischen den verschiedenen Gewichtseinheiten. Durch einfaches Drücken wählen Sie nacheinander zwischen den Einheiten g – ct – oz – dwt – kg –...
- Seite 10 Stückzählprogramm Das Stückzählprogramm ist nur bei Voreinstellung der Einheit „g“ möglich. Bei Verwendung von Behältern o. ä. sind diese vor dem Umschalten in das Stückzählprogramm im Wiegemodus auszutarieren. 1. Legen Sie im Wiegemodus eine Referenzmenge auf die Wiegefläche. Diese muss eine Menge von 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000 Stück der zu zählenden Teile enthalten.
- Seite 11 Prozentprogramm Das Prozentprogramm ist nur bei Voreinstellung der Einheit „g“ möglich. Bei Verwendung von Behältern o. ä. sind diese vor dem Umschalten in das Prozentprogramm im Wiegemodus auszutarieren. 1. Legen Sie im Wiegemodus eine Referenzstück auf die Wiegefläche. 2. Drücken Sie die Taste PCS, um in den Stückzähl- / Prozentmodus zu gelangen. In der Anzeige erscheint „P “.
-
Seite 12: Alarmfunktionen Der Waage
ALARMFUNKTIONEN DER WAAGE Überlastung Bei Überlastung der Waage wird dieses durch einen Piepton sowie durch die Anzeige „------“im Display signalisiert. Nehmen Sie in diesem Fall das Wiegegut sofort von der Wiegefläche, damit die Waage keinen Schaden nimmt. Akku-Alarm Die Waage kann auch über den internen Akku mit Spannung versorgt werden. Sollte die Spannung zu niedrig sein, wird dieses im Display angezeigt. - Seite 13 Master- / Slave- Waageneinstellung Diese Funktion dient zur Einstellung der Waage als Master- oder Slave-Waage. Starten Sie den Voreinstellungsmodus wie unter „Voreinstellungsmodus“ beschrieben. Drücken der PCS-Taste wechselt zwischen 0, 1, 2 und 3. 0 ist die Einstellung als Masterwaage. 1, 2, 3 dient zur Einstellung als Slave-Waage.
- Seite 14 Voreinstellung der Datenrate BPS (optional) Dieser Menüpunkt ermöglicht die Auswahl der Kommunikationsgeschwindigkeit. Drücken Sie PCS, um zwischen den zur Datenraten „9600“, „4800“, „2400“ und „1200“ zu wählen. Drücken Sie PRN zum Speichern oder Verlassen. Drücken der UNIT-Taste übernimmt die voreingestellten Werte und wechselt zum nächsten Menüpunkt.
-
Seite 15: Vereinfachte Kalibrierung Durch Den Nutzer
VEREINFACHTE KALIBRIERUNG DURCH DEN NUTZER Drücken Sie beim Einschalten der Waage gleichzeitig die PRN- und PCS-Taste, um in den Kalibriermodus für Nutzer zu gelangen. Die Wiegeplattform muss vor Start des Kalibriermodus leer sein. Master / Slave Auswahl Drücken Sie im Kalibriermodus die UNIT-Taste zur Auswahl Master / Slave Waage. -
Seite 16: Kommunikationsprotokolle
KOMMUNIKATIONSPROTOKOLLE Die Waage verwendet ein RS232 UART Signal, dessen Rahmen 10 Bits enthält: Bit1 Bit2 Bit3 Bit4 Bit5 Bit6 Bit7 Bit8 Bit9 Bit10 BIT1: Start Bit BIT2~BIT9: Daten Bit BIT10: Stop Bit Alle Daten im ASCII-Format. Einheitencode Code Einhei tl.H tl.T Alarmcode Code... - Seite 17 Formatrahmen für Zählmodus Byte Bemerkung Bedeutung Textbeginn Anzeige Add A ~ Z Status Stabilität 0 stabil / 1 instabil Energieversorgung 0 normal / 1 niedriger Ladezustand Datenzeichen + / - 6 ~ 11 Daten 6 Byte (von hoch bis niedrig) Dezimal Von rechts nach links (0 ~ 5), 0 bedeutet nicht dezimal...
-
Seite 18: Pflege Und Wartung
Beschädigungen vermeiden. Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn der Nachweis geführt wird, dass es innerhalb eines Jahres vom Verkaufsdatum (Kaufbeleg ist zwingend erforderlich) durch mangelhafte Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z. B. -
Seite 19: Ce-Kennzeichnung Und Konformitätserklärung
Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Waage eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, Januar 2019 ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 D-22089 Hamburg TECHNISCHE DATEN... - Seite 20 Händler: Hersteller: ADE Germany GmbH & Co. KG Hammer Steindamm 27-29 D – 22089 Hamburg Deutschland +49 (0) 40 432776 – 0 +49 (0) 40 432776 – 10 E-Mail: info@ade-germany.de Internet: www.ade-germany.de PFB-190113-Rev004-UM-de...
