Reparieren
Lufteinlass mit
mit Drehgelenk
Drehgelenk und
Lufteinlass
Lufteinlass
mit
Drehgelenk
1. Nach dem in
Pistole für Wartungsarbeiten
vorbereiten, page 38
vorgehen.
2. Zum Austauschen des Abluftventils:
a. Die Klemme (43) und das Abluftrohr (36)
abbauen.
b. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
Halterung (20) entfernen.
c. Abluftventil (19) vom Griff (16) ziehen.
O-Ring (19a) prüfen und bei Bedarf ersetzen.
d. O-Ring (19a*) am Abluftventil (19)
installieren. Den O-Ring leicht mit
silikonfreiem Fett schmieren.
e. Abluftventil (19) am Griff (16) installieren.
f.
Gewindedichtmittel auf obere Gewinde des
Drehgelenks (21) auftragen. Halterung (20)
positionieren und Drehgelenk in Pistolengriff
(16) schrauben. Mit 8,4-9,6 N•m (75-85 in-lb)
festziehen.
g. Rohr (36) und Klemme (43) montieren.
3. Zum Austauschen des Lufteinlass-Drehgelenks:
a. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
b. Gewindedichtmittel auf obere Gewinde
des Drehgelenks auftragen. Drehgelenk in
Pistolengriff schrauben. Mit 8,4-9,6 N•m
(75-85 in-lb) festziehen.
52
und Abluftventil
Abluftventil ersetzen
und
Abluftventil
beschriebenen Verfahren
ersetzen
ersetzen

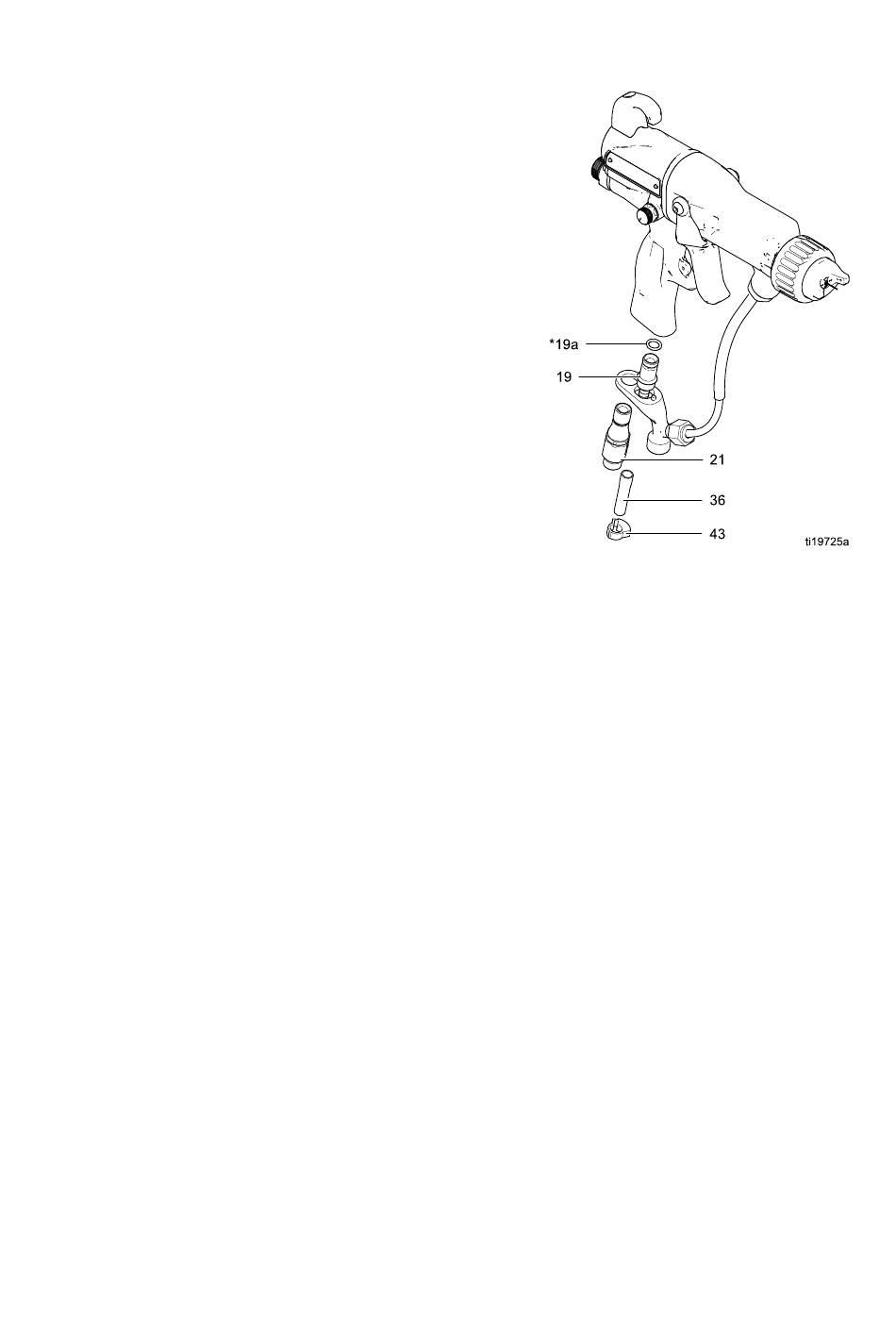

Figure 41 Lufteinlassfitting und Abluftventil
