1. ハイディフィニションオーディオはジャックセンシングをサポートしています
が、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポート
しているこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュ
アルおよびシャーシのマニュアルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネル
オーディオヘッダーに取り付けてく ださい。
Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETとOUT_RET は、 HD オーディオパネル専用です。 AC97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtekコントロールパネルの 「FrontMic」
タブで、 「 録音音量」 を調整してく ださい。

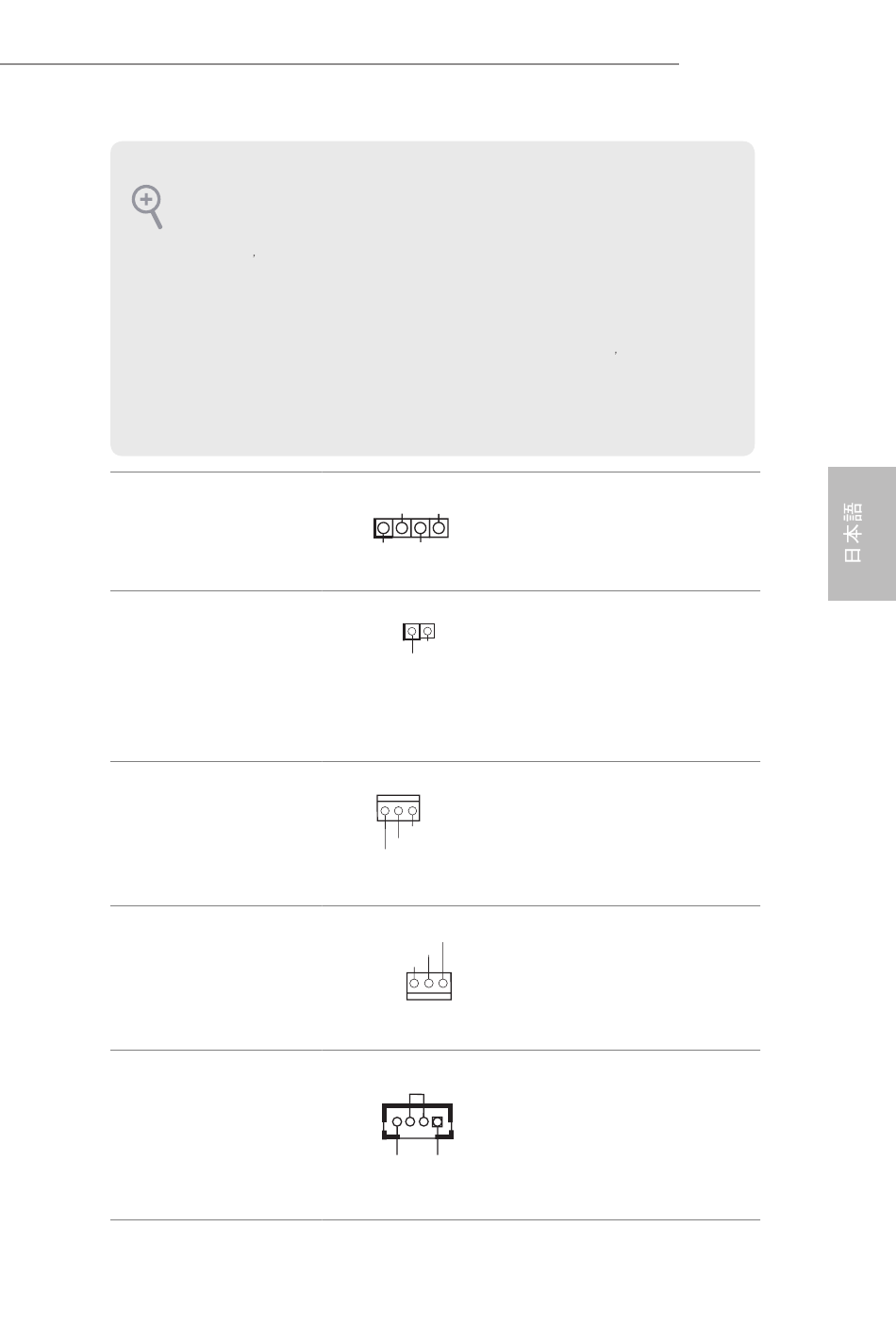

シャーシスピーカーヘッダ
(4 ピン SPEAKER1)
（p.1、 No. 12 参照）
SPDIF Out コネクター
（2 ピン SPDIF_OUT1）
（p.1、No. 21 参照）
シャーシファンコネクター
（3 ピン CHA_FAN1）
（p.1、 No. 8 参照）
CPU ファンコネクター
（3 ピン CPU_FAN1）
（p.1、 No. 1 参照）
SATA 電源コネクタ
（4 ピン SATA_PWR1）
（p.1、 No. 4 参照）
（4 ピン SATA_PWR2）
（p.1、 No. 5 参照）
シャーシのスピーカーと
DUMMY SPEAKER
このヘッダを接続してく
1
+5V DUMMY
ださい。
ケーブルを使用して、
1
HDMI VGA カードの
GND
SPDIFOUT
SPDIF_OUT コネクター
をこのヘッダーに接続
してください。
ファンケーブルはファン
コネクターに接続し、 黒
GND
線とアースピンを合わせ
FAN_VOLTAGE
FAN_SPEED
てく ださい。
CPU ファンケーブルをコ
FAN_SPEED
FAN_VOLTAGE
ネクタに接続して、 黒色
GND
のワイヤーを接地ピンに
接続してく ださい。
SATA 電源ケーブルを
GND
接続してください
1
+5V +12V
N3150DC-ITX
