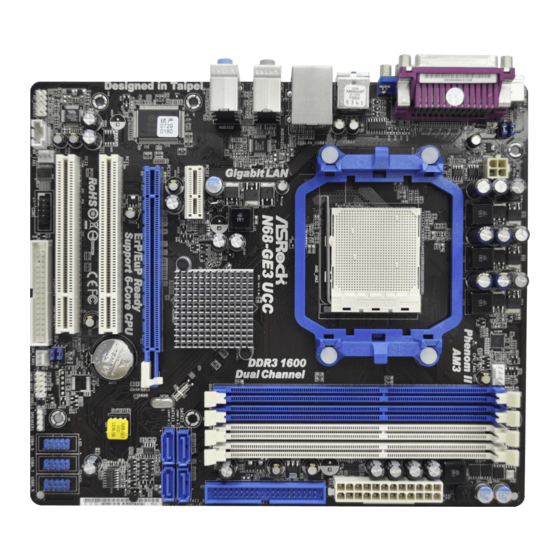

ASROCK N68-GE3 UCC Handbuch
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. N68-GE3 UCC
  6. Handbuch
ASROCK N68-GE3 UCC Handbuch

ASROCK N68-GE3 UCC Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ASROCK N68-GE3 UCC Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK N68-GE3 UCC

Inhaltszusammenfassung für ASROCK N68-GE3 UCC

  • Seite 1 Материнские платы Asrock N68-GE3 UCC: Инструкция пользователя...
  • Seite 2 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose.

  • Seite 3: Motherboard-Layout

    PCI Slots (PCI1- 2) Secondary SATAII Connector PCI Express x16 Slot (PCIE2) (SATAII_2 (PORT 0.1)) PCI Express x1 Slot (PCIE1) SPI Flash Memory (4Mb) NVIDIA GeForce 7025 / nForce 630a Clear CMOS Jumper (CLRCMOS1) 2 2 2 2 2 ASRock N68-GE3 UCC Motherboard...
  • Seite 4 See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker Central / Bass Side Speaker (No. 7) (No. 4) (No. 5) (No. 3) 3 3 3 3 3 ASRock N68-GE3 UCC Motherboard...
  • Seite 5 / Vista 64-bit OS: Please click “VIA HD Audio Deck” icon. Click “Advanced Options” on the right side on the bottom. In “Advanced Options” screen, please check the item “Independent Headphone”. 4 4 4 4 4 ASRock N68-GE3 UCC Motherboard...

  • Seite 6: Package Contents

    In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.
  • Seite 7 - 4 x Ready-to-Use USB 2.0 Ports - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jack: Side Speaker/Rear Speaker/Central/Bass/ Line in/Front Speaker/Microphone (see CAUTION 8) 6 6 6 6 6 ASRock N68-GE3 UCC Motherboard...
  • Seite 8 - CPU, VCCM Voltage Multi-adjustment Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial) Unique Feature - ASRock OC Tuner (see CAUTION 10)
  • Seite 9 UCC (Unlock CPU Core) feature simplifies AMD CPU activation. As long as a simple switch of the BIOS option “ASRock UCC”, you can unlock the extra CPU core to enjoy an instant performance boost. When UCC feature is enabled, the dual-core or triple-core CPU will boost to the quad-core CPU, and...
  • Seite 10 10. It is a user-friendly ASRock overclocking tool which allows you to surveil your system by hardware monitor function and overclock your hardware devices to get the best system performance under Windows ® environment. Please visit our website for the operation procedures of ASRock OC Tuner.
  • Seite 11 - ASRock APP Charger. Simply installing the APP Charger driver, it makes your iPhone charged much quickly from your computer and up to 40% faster than before. ASRock APP Charger allows you to quickly charge many Apple devices simultaneously and even supports continuous charging when your PC enters into Standby mode (S1), Sus- pend to RAM (S3), hibernation mode (S4) or power off (S5).
  • Seite 12 When placing screws into the screw holes to secure the motherboard to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard. ASRock N68-GE3 UCC Motherboard...

  • Seite 13: Cpu Installation

    Then connect the CPU fan to the CPU FAN connector (CPU_FAN1, see Page 2, No. 6). For proper installation, please kindly refer to the instruction manuals of the CPU fan and the heatsink. ASRock N68-GE3 UCC Motherboard...
  • Seite 14 It is not allowed to install a DDR or DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be damaged. If you adopt DDR3 1600 memory modules on this motherboard, it is recommended to install them on DDR3_A2 and DDR3_B2 slots. ASRock N68-GE3 UCC Motherboard...

  • Seite 15: Installing A Dimm

    DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock N68-GE3 UCC Motherboard...

  • Seite 16: Installing An Expansion Card

    Remove the bracket facing the slot that you intend to use. Keep the screws for later use. Step 3. Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 4. Fasten the card to the chassis with screws. ASRock N68-GE3 UCC Motherboard...
  • Seite 17 / Vista 64-bit OS: Right click the desktop, choose “Personalize”, and select the “Display Settings” tab so that you can adjust the parameters of the multi-monitor according to the steps below. A. Click the number ”2” icon. ASRock N68-GE3 UCC Motherboard...
  • Seite 18 6. Use Multi Monitor feature. Click and drag the display icons to positions representing the physical setup of your monitors that you would like to use. The placement of display icons determines how you move items from one monitor to another. ASRock N68-GE3 UCC Motherboard...
  • Seite 19 BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clear-CMOS action. ASRock N68-GE3 UCC Motherboard...
  • Seite 20 (SATAII_4 (PORT 1.1): see p.2, No. 13) Serial ATA (SATA) Either end of the SATA data cable Data Cable can be connected to the SATA / SATAII hard disk or the SATAII (Optional) connector on the motherboard. ASRock N68-GE3 UCC Motherboard...
  • Seite 21 B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L. C. Connect Ground (GND) to Ground (GND). D. MIC_RET and OUT_RET are for HD audio panel only. You don’t need to connect them for AC’97 audio panel. ASRock N68-GE3 UCC Motherboard...
  • Seite 22 20-pin ATX power supply. To use the 20-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 13. 20-Pin ATX Power Supply Installation ASRock N68-GE3 UCC Motherboard...
  • Seite 23 / Vista 64-bit / XP / XP 64-bit on your SATA / SATAII HDDs with RAID functions, please refer to the document at the following path in the Support CD for detailed procedures: ..\ RAID Installation Guide ASRock N68-GE3 UCC Motherboard...
  • Seite 24 ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double- click on the file “ASSETUP.EXE” from the “BIN” folder in the Support CD to display the menus. ASRock N68-GE3 UCC Motherboard...

  • Seite 25: Einführung

    1. Einführung 1. Einführung 1. Einführung Wir danken Ihnen für den Kauf des ASRock N68-GE3 UCC Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.

  • Seite 26: Spezifikationen

    - 1 x PS/2-Tastaturanschluss - 1 x Paralleler port: Unterstützung für ECP / EPP - 1 x VGA port - 4 x Standard-USB 2.0-Anschlüsse - 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) ASRock N68-GE3 UCC Motherboard...
  • Seite 27 - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), ASRock-Software-Suite (CyberLink DVD Suite und Creative Sound Blaster X-Fi MB) (OEM- und Testversion) Einzigartige - ASRock OC Tuner (siehe VORSICHT 10) Eigenschaft - Intelligent Energy Saver (Intelligente Energiesparfunktion) (siehe VORSICHT 11) - Sofortstart - ASRock Instant Flash (siehe VORSICHT 12)
  • Seite 28 Die UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern freigeben) vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzlichen CPU- Kerns müssen Sie lediglich die BIOS-Option „ASRock UCC“ umschalten – schon profitieren Sie von einem Leistungsschub. Wenn die UCC-Funktion aktiviert ist, rüstet die Dual-Core- oder Triple-Core-CPU auf eine Quad- Core-CPU auf –...
  • Seite 29 ® Systemleistung unter der Windows Umgebung zu erreichen. Besuchen Sie bitte unsere Website für die Operationsverfahren von ASRock OC Tuner. ASRock-Website: http://www.asrock.com 11. Mit einer eigenen, modernen Hardware und speziellem Softwaredesign, bietet der Intelligent Energy Saver eine revolutionäre Technologie zur bisher unerreichten Energieeinsparung.
  • Seite 30 Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple ASRock...
  • Seite 31 PC den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmodus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des APP Charger-Treibers können Sie im Handumdrehen das großartigste Ladeerlebnis überhaupt genießen. ASRock-Webseite: http:// www.asrock.com/Feature/AppCharger/index.asp 16. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen.

  • Seite 32: Einstellung Der Jumper

    Überbrücken Sie Pin2, Pin3, um +5VSB (Standby) zu setzen (siehe S.2, No. 23) und die USB4_5/6_7/8_9- Weckfunktionen zu aktivieren. Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A oder mehr leisten können. ASRock N68-GE3 UCC Motherboard...
  • Seite 33 CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS- Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen. ASRock N68-GE3 UCC Motherboard...

  • Seite 34: Anschlüsse

    (PORT 0.1) (PORT 1.1) 3,0 Gb/s. (SATAII_4 (PORT 1.1): siehe S.2, No. 13) Serial ATA- (SATA-) Sie können beide Enden des Datenkabel SATA-Datenkabels entweder mit der SATA / SATAII- (Option) Festplatte oder dem SATAII-Anschluss am Mainboard verbinden. ASRock N68-GE3 UCC Motherboard...
  • Seite 35 B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. ASRock N68-GE3 UCC Motherboard...
  • Seite 36 Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein. Installation eines 20-pol. ATX-Netzteils ASRock N68-GE3 UCC Motherboard...
  • Seite 37 (siehe S.2, No. 3) damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten. COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2 - No. 25) unterstützen. ASRock N68-GE3 UCC Motherboard...
  • Seite 38 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock N68-GE3 UCC Motherboard...

  • Seite 39: Contenu Du Paquet

    1. Introduction 1. Introduction Merci pour votre achat d’une carte mère ASRock N68-GE3 UCC, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité...
  • Seite 40 - 1 x port clavier PS/2 - 1 x port parallèle: Support ECP/EPP - 1 x port VGA - 4 x ports USB 2.0 par défaut - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) ASRock N68-GE3 UCC Motherboard...
  • Seite 41 - Support SMBIOS 2.3.1 - CPU, VCCM Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d’essai) Caractéristique - Tuner ASRock OC (voir ATTENTION 10) unique - Économiseur d’énergie intelligent (voir ATTENTION 11)
  • Seite 42 La fonction UCC (Unlock CPU Core : Déverrouillage du coeur du processeur) permet de simplifier l’activation des processeurs AMD. Il vous suffit de sélectionner dans le BIOS l’option « ASRock UCC », et vous pouvez déverrouiller le coeur du processeur pour profiter instantanément de performances renforcées.
  • Seite 43 SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII. 10. Il s’agit d’un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures...
  • Seite 44 12. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows ®...
  • Seite 45 Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit. Site web ASRock : http://www.asrock.com/Feature/AppCharger/index. 16. Même si cette carte mère offre un contrôle sans souci, il n’est pas recommandé d’y appliquer un over clocking. Les fréquences autres que les fréquences de bus d’UC recommandées risquent de déstabiliser le...
  • Seite 46 3 pour choisir +5VSB (voir p.2 fig. 23) (standby) et permettre aux périphériques USB4_5/6_7/ 8_9 de réveiller le système. Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby supérieur fourni par l’alimentation. ASRock N68-GE3 UCC Motherboard...
  • Seite 47 BIOS à jour. Si vous avez besoin d’effacer la CMOS lorsque vous avez fini de mettre le BIOS à jour, vous devez d’abord initialiser le système, puis le mettre hors tension avant de procéder à l’opération d’effacement de la CMOS. ASRock N68-GE3 UCC Motherboard...
  • Seite 48 13) Câble de données L’une des deux extrémités du Série ATA (SATA) câble de données SATA peut être connectée au disque dur (en option) SATA / SATAIIou au connecteur SATAII sur la carte mère. ASRock N68-GE3 UCC Motherboard...
  • Seite 49 B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. ASRock N68-GE3 UCC Motherboard...
  • Seite 50 CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées Connecteur d’alimentation ATX Veuillez connecter une unité d’alimentation ATX sur ce (ATXPWR1 br. 24) connecteur. (voir p.2 fig. 9) ASRock N68-GE3 UCC Motherboard...
  • Seite 51 En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2 No. 25) ASRock N68-GE3 UCC Motherboard...
  • Seite 52 CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus. ASRock N68-GE3 UCC Motherboard...
  • Seite 53 1. Introduzione Grazie per aver scelto una scheda madre ASRock N68-GE3 UCC, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione.
  • Seite 54 - 1 x Porta PS/2 per tastiera - 1 x Porta parallela: supporto ECP/EPP - 1 x Porta VGA - 4 x Porte USB 2.0 già integrate - 1 x porta LAN RJ-45 con LED (LED azione/collegamento e LED velocità) ASRock N68-GE3 UCC Motherboard...
  • Seite 55 - Regolazione multi-voltaggio CPU, VCCM CD di - Driver, utilità, software antivirus (Versione dimostrativa), supporto Suite software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo) Caratteristica- Sintonizzatore ASRock OC (vedi ATTENZIONE 10) speciale - Intelligent Energy Saver (Risparmio intelligente dell’energia)
  • Seite 56 - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 18) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking...
  • Seite 57 SATAII per la modalità SATAII. È anche possibile connettere il disco rigido SATA direttamente al connettore SATAII. 10. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzare le Vostre unita‘...
  • Seite 58 12. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come MS- DOS or Windows ® . Con questa utilità, si può premere il tasto <F6>...
  • Seite 59 5 v è più alta del 50% con un consumo di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP consigliamo di verificare ulteriori dettagli con il produttore. ASRock N68-GE3 UCC Motherboard...
  • Seite 60 Cortocircuitare pin2, pin3 per settare a +5VSB (standby) e (vedi p.2 item 23) abilitare USB4_5/6_7/8_9 wake up events. Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore. ASRock N68-GE3 UCC Motherboard...
  • Seite 61 Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema, e poi spegnerlo prima di procedere alla cancellazione della CMOS. ASRock N68-GE3 UCC Motherboard...
  • Seite 62 Nr. 13) di trasferimento dati fino a 3.0 Gb/s. Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo dati SATA possono collegarsi (Opzionale) all’hard disk SATA / SATAII o al connettore SATAII sulla scheda madre. ASRock N68-GE3 UCC Motherboard...
  • Seite 63 B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. ASRock N68-GE3 UCC Motherboard...
  • Seite 64 ATX a 24 pin, ma può funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Installazione dell’alimentatore ATX a 20 pin ASRock N68-GE3 UCC Motherboard...
  • Seite 65 (vedi p.2 item 3) in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia. Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (voir p.2 Nr. 25) ASRock N68-GE3 UCC Motherboard...
  • Seite 66 “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file ASSETUP. EXE nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock N68-GE3 UCC Motherboard...
  • Seite 67 1. Introducción 1. Introducción Gracias por su compra de ASRock N68-GE3 UCC placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Seite 68 - 1 x puerto de teclado PS/2 - 1 x puerto paralelo: soporta ECP/EPP - 1 x puerto VGA - 4 x puertos USB 2.0 predeterminados - 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD) ASRock N68-GE3 UCC Motherboard...
  • Seite 69 ASRock (CyberLink DVD Suite y Creative Sound Blaster X-Fi MB) (OEM y versión de prueba) Característica - Sintonizador de ASRock OC (vea ATENCIÓN 10) Única - Administrador de energía inteligente (vea ATENCIÓN 11) - Instant Boot - ASRock Instant Flash (vea ATENCIÓN 12)
  • Seite 70 CPUs. Sitio Web de ASRock: http://www.asrock.com La función UCC (Unlock CPU Core, desbloquear núcleo la CPU) simplifica la activación de una CPU AMD. Con sólo activar la opción “ASRock UCC” en el BIOS, es posible desbloquear el núcleo de CPU adicional y disfrutar de un aumento de rendimiento instantáneo.
  • Seite 71 SATAII en modo SATAII. También puede conectar un disco duro SATA directamente al conector SATAII. 10. Es una herramienta de overclocking de ASRock de usuario-fácil que le permite a supervisar su sistema por la función de monitor de hardware...
  • Seite 72 PC. Tan solo tiene que instalar la utilidad ASRock AIWI desde el sitio web oficial de ASRock AIWI, o bien mediante el CD de soporte de software de ASRock en su placa base, y también descargarse gratis AIWI Lite de la tienda de aplicaciones de su iPhone o iPod touch.
  • Seite 73 APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes. Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index. 16. Aunque esta placa base ofrece un control complete, no es recomendable forzar la velocidad. Las frecuencias de bus de la CPU distintas a las recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.
  • Seite 74 Ponga en cortocircuito pin 2, pin 3 para habilitar +5VSB (vea p.2, No. 23) (standby) para USB4_5/6_7/ 8_9 wake up events. Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la fuente de electricidad. ASRock N68-GE3 UCC Motherboard...
  • Seite 75 COMS. Si necesita borrar la CMOS cuando acabe de finalizar la actualización de la BIOS, debe arrancar primero el sistema y, a continuación, apagarlo antes de realizar la acción de borrado de CMOS. ASRock N68-GE3 UCC Motherboard...
  • Seite 76 (SATAII_4 (PORT 1.1): (PORT 0.1) (PORT 1.1) vea p.2, No. 13) Cable de datos de Ambos extremos del cable serie ATA (SATA) pueden conectarse al disco duro SATA / SATAII o la (Opcional) conexión de la placa base. ASRock N68-GE3 UCC Motherboard...
  • Seite 77 B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. ASRock N68-GE3 UCC Motherboard...
  • Seite 78 ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13. Instalación de una Fuente de Alimentación ATX de 20 Pins ASRock N68-GE3 UCC Motherboard...
  • Seite 79 De lo contrario no se podrá encender. Cabezal del puerto COM Este cabezal del puerto COM se utiliza para admitir un (9-pin COM1) módulo de puerto COM. (vea p.2, No. 25) ASRock N68-GE3 UCC Motherboard...
  • Seite 80 Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el archivo ASSETUP.EXE para iniciar la instalación. ASRock N68-GE3 UCC Motherboard...
  • Seite 81 ASRock. ASRock Micro ATX: 9,6 x 8,2 / 24,4 x 20,8 ASRock ASRock Serial ATA (SATA) ( ASRock N68-GE3 UCC Motherboard...
  • Seite 82 Micro ATX: 9,6 x 8,2 / 24,4 x 20,8 ASRock N68-GE3 UCC Motherboard...
  • Seite 83 Hot-Plug ASRock N68-GE3 UCC Motherboard...
  • Seite 84 ASRock N68-GE3 UCC Motherboard...
  • Seite 85 ASRock N68-GE3 UCC Motherboard...
  • Seite 86 ASRock N68-GE3 UCC Motherboard...
  • Seite 87 Short Open ASRock N68-GE3 UCC Motherboard...
  • Seite 88 CMOS CMOS la banda roja debe quedar en el mismo lado que el contacto 1 ASRock N68-GE3 UCC Motherboard...
  • Seite 89 SATAII_1 SATAII_3 (PORT 0.0) (PORT 1.0) SATAII_2 SATAII_4 (PORT 0.1) (PORT 1.1) ASRock N68-GE3 UCC Motherboard...
  • Seite 90 PANEL1) ASRock N68-GE3 UCC Motherboard...
  • Seite 91 1 2 3 4 ATX. 12V-ATX ATX 12 , ASRock N68-GE3 UCC Motherboard...
  • Seite 92 COM- BIOS Setup Power-On-Self-Test – POST POST BIOS Setup POST Ctrl> + <Alt> + <Delete BIOS Setup ASRock N68-GE3 UCC Motherboard...
  • Seite 93 Gratos por comprar nossa placa–mãe N68-GE3 UCC, um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.

  • Seite 94: Especificações

    - 1 x porta para teclado PS/2 - 1 x porta paralela (com suporte ECP/EPP) - 1 x porta VGA - 4 x portas USB 2.0 padrão - 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED VELOCIDADE) ASRock N68-GE3 UCC Motherboard...
  • Seite 95 - CPU, VCCM Voltage Multi-adjustment CD de suporte - Controladores, utilitários, software antivírus (Experimentacao Versao), conjunto de programas da ASRock (CyberLink DVD Suite e Creative Sound Blaster X-Fi MB) (OEM e versão de demonstração) Funcionalidade - Sintonizador ASRock OC (veja o AVISO 10) Única...
  • Seite 96 A função UCC (Unlock CPU Core, Desbloquear Core de CPU) simplifica a activação da CPU AMD. Basta activar a opção “ASRock UCC” do BIOS para poder desbloquear o núcleo extra da CPU e conseguir um aumento instantâneo de desempenho. Quando a função UCC estiver activada, a CPU dual-core ou triple-core irá...
  • Seite 97 SATAII com o modo SATAII. Também pode ligar directamente o disco duro SATA ao conector SATAII. 10. É uma ferramenta de overclocking da ASRock fácil de utilizar que lhe permite vigiar i seu sistema via a função de monitorização de hardware...
  • Seite 98 14. Os jogos controlados por movimento intuitivo deixaram de ser um exclusivo da Wii. O utilitário ASRock AIWI apresenta uma nova forma de jogar jogos no PC. O ASRock AIWI é o primeiro utilitário a nível mundial a transformar o seu iPhone/iPod touch num joystick para controlar os seus jogos.
  • Seite 99 Pin2, Pin3 curtos para habilitar +5VSB (stand by) (veja a folha 2, No. 1) para PS/2 ou eventos de wake up na USB23. Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais. ASRock N68-GE3 UCC Motherboard...
  • Seite 100 Por favor lembrese de remover o jumper depois de limpar o COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, deverá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza o CMOS. ASRock N68-GE3 UCC Motherboard...
  • Seite 101 ATA (SATA) dados SATA pode ser conectado ao disco rígido (opcional) SATA / SATAII quanto o conector SATAII na placa mãe. 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 ASRock N68-GE3 UCC Motherboard...
  • Seite 102 D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não necessita de os ligar para o painel de áudio AC’97. 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 ASRock N68-GE3 UCC Motherboard...
  • Seite 103 Conector de força do ATX Ligue a fonte de alimentação ATX neste conector. (ATXPWR1 de 24 pinos) (veja a folha 2, No. 9) 1 0 2 1 0 2 1 0 2 1 0 2 1 0 2 ASRock N68-GE3 UCC Motherboard...
  • Seite 104 Este conector é usado para suportar um módulo de porta (COM1 de 9 pinos) COM. (veja a folha 2, No. 25) 1 0 3 1 0 3 1 0 3 1 0 3 1 0 3 ASRock N68-GE3 UCC Motherboard...
  • Seite 105 “AUTORUN” esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta “BIN”. 1 0 4 1 0 4 1 0 4 1 0 4 1 0 4 ASRock N68-GE3 UCC Motherboard...
  • Seite 106 1 0 5 1 0 5 1 0 5 1 0 5 1 0 5 ASRock N68-GE3 UCC Motherboard...
  • Seite 107 1 0 6 1 0 6 1 0 6 1 0 6 1 0 6 ASRock N68-GE3 UCC Motherboard...
  • Seite 108 1 0 7 1 0 7 1 0 7 1 0 7 1 0 7 ASRock N68-GE3 UCC Motherboard...
  • Seite 109 1 0 8 1 0 8 1 0 8 1 0 8 1 0 8 ASRock N68-GE3 UCC Motherboard...
  • Seite 110 1 0 9 1 0 9 1 0 9 1 0 9 1 0 9 ASRock N68-GE3 UCC Motherboard...
  • Seite 111 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 ASRock N68-GE3 UCC Motherboard...
  • Seite 112 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ASRock N68-GE3 UCC Motherboard...
  • Seite 113 Short Open Default Clear CMOS 1 1 2 1 1 2 1 1 2 1 1 2 1 1 2 ASRock N68-GE3 UCC Motherboard...
  • Seite 114 SATAII_1 SATAII_3 (PORT 0.0) (PORT 1.0) SATAII_2 SATAII_4 (PORT 0.1) (PORT 1.1) 1 1 3 1 1 3 1 1 3 1 1 3 1 1 3 ASRock N68-GE3 UCC Motherboard...
  • Seite 115 1 1 4 1 1 4 1 1 4 1 1 4 1 1 4 ASRock N68-GE3 UCC Motherboard...
  • Seite 116 1 2 3 4 1 1 5 1 1 5 1 1 5 1 1 5 1 1 5 ASRock N68-GE3 UCC Motherboard...
  • Seite 117 1 1 6 1 1 6 1 1 6 1 1 6 1 1 6 ASRock N68-GE3 UCC Motherboard...
  • Seite 118 1 1 7 1 1 7 1 1 7 1 1 7 1 1 7 ASRock N68-GE3 UCC Motherboard...
  • Seite 119 Процессоры Кулеры и другие системы Видеокарты Блоки питания Звуковые карты охлаждения Корпуса Аксессуары для систем Модули памяти для ПК и Устройства видеозахвата охлаждения ноутбуков...
