1. O Áudio de alta deinição suporta Detecção de icha, mas o cabo de painel no chassis
deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso
manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de
os ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel
de controlo Realtek e ajuste o "Volume de gravação".

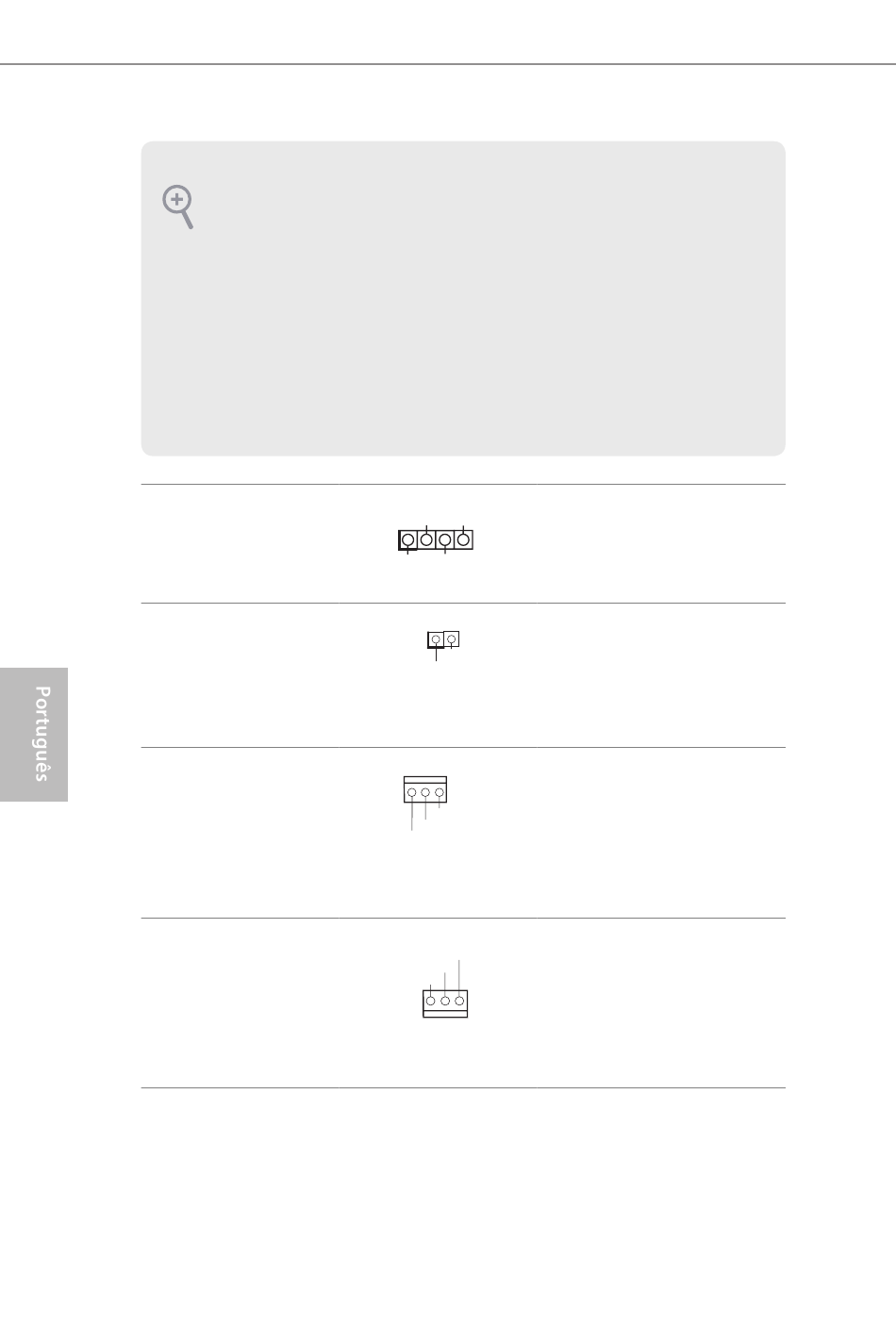

Conector do alto-falante
(SPEAKER1 de 4 pinos)
(veja a folha 1, No. 12)
Conector de saída SPDIF
(SPDIF_OUT1 de 2 pinos)
(consultar p.1, N.º 21)
Conector da ventoinha do
chassis
(CHA_FAN1 de 3 pinos)
(consultar p.1, N.º 8)
Conectores da ventoinha
da CPU
(CPU_FAN1 de 3 pinos)
(consultar p.1, N.º 1)
70
Ligue o alto-falante do
DUMMY SPEAKER
chassi neste conector.
1
+5V DUMMY
Ligue o conector SPDIF_
1
GND
OUT da placa VGA HDMI
SPDIFOUT
a este terminal através de
um cabo.
Ligue o cabos da
ventoinha aos conectores
GND
FAN_VOLTAGE
da ventoinha colocando
FAN_SPEED
o cabo preto no pino de
ligação à terra.
Ligue o cabos da
FAN_SPEED
FAN_VOLTAGE
ventoinha aos conectores
GND
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
