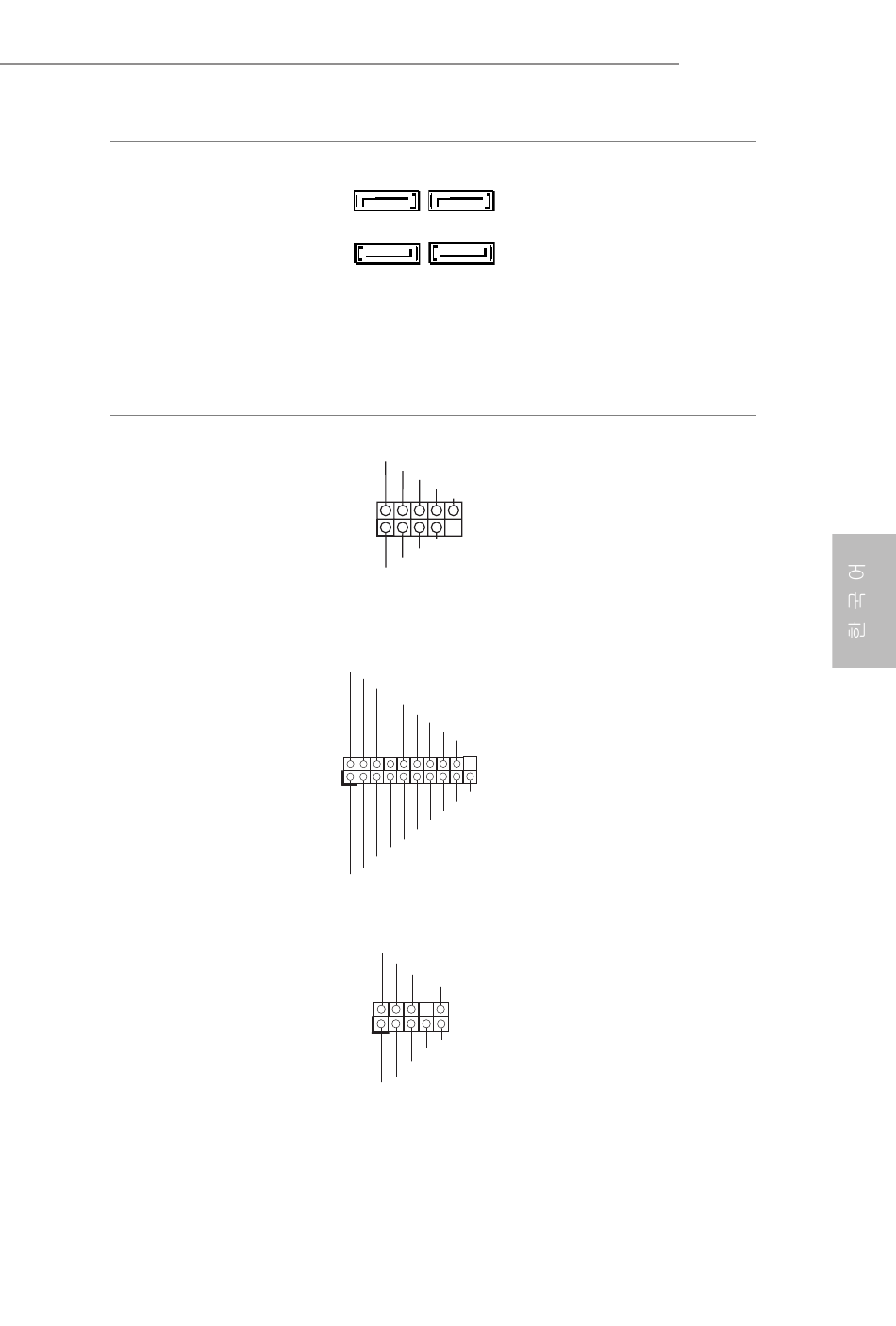

시리얼 ATA3 커넥터
(SATA3_1:
1 페이지 , 10 번 항목 참조 )
(SATA3_2:
1 페이지 , 11 번 항목 참조 )
(SATA3_A1:
1 페이지 , 17 번 항목 참조 )
(SATA3_A2:
1 페이지 , 16 번 항목 참조 )
USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 9 번 항목 참조 )
(9 핀 USB_5_6)
(1 페이지 , 7 번 항목 참조 )
USB 3.0 헤더
(19 핀 USB3_3_4)
(1 페이지 , 6 번 항목 참조 )
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 22 번 항목 참조 )
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
N3150DC-ITX
이들 네 SATA3 커넥터
는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하
는 내부 저장 장치용
SATA 데이터 케이블을
지원합니다 .
I/O 패널에 USB 2.0 포
트 두 탑재되어 있을 뿐
아니라 마더보드에 헤
더 두 개가 탑재되어 있
습니다 . 각 USB 2.0 헤
더는 포트 두 개를 지원
할 수 있습니다 .
I/O 패널에 USB 3.0 포
트 네 탑재되어 있을 뿐
아니라 마더보드에 헤
더 한 개가 탑재되어 있
습니다 . 각 USB 3.0 헤
더는 포트 두 개를 지원
할 수 있습니다 .
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
