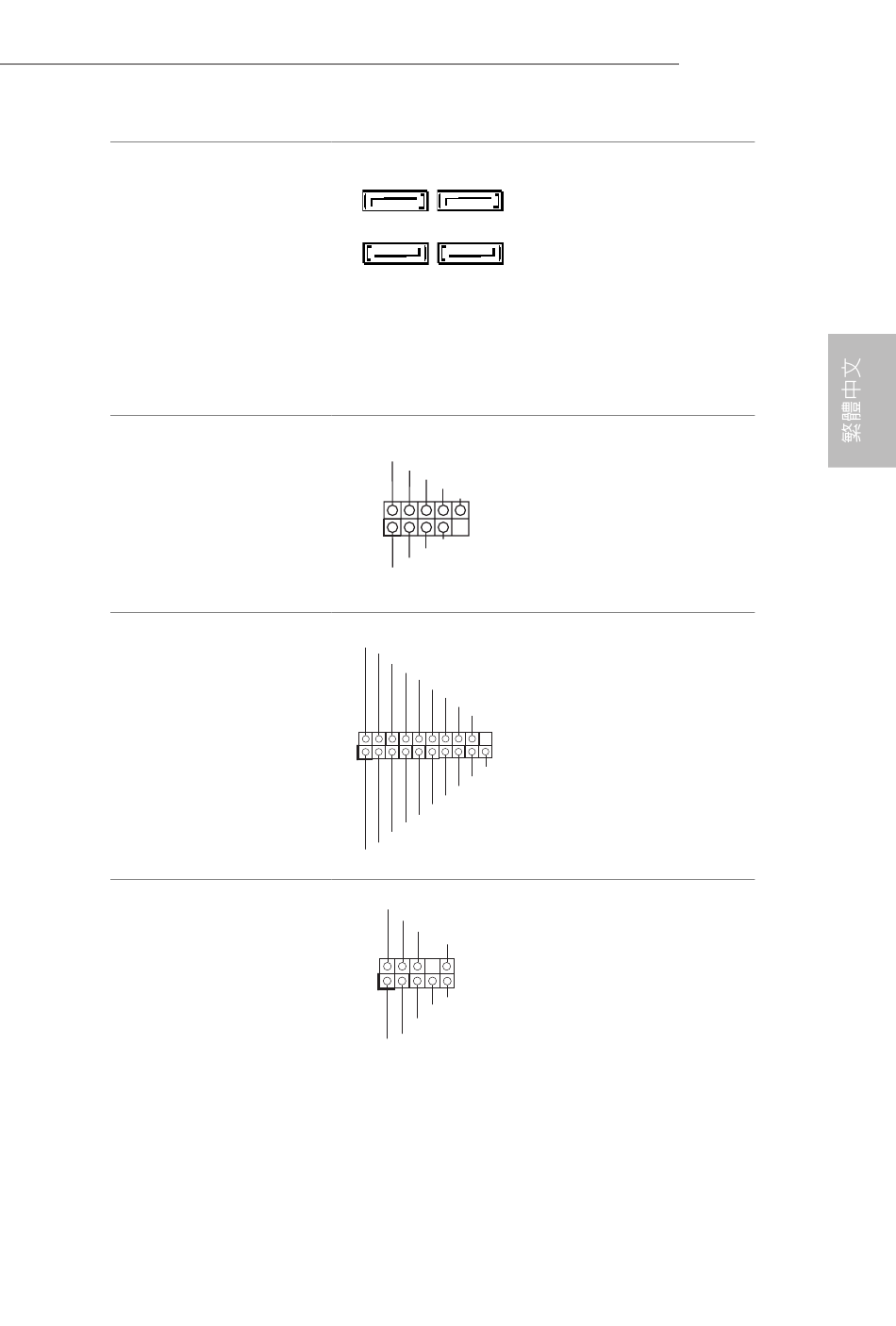

Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，編號 10)
(SATA3_2:
請參閱第 1 頁，編號 11)
(SATA3_A1:
請參閱第 1 頁，編號 17)
(SATA3_A2:
請參閱第 1 頁，編號 16)
USB 2.0 排針
(9-pin USB_3_4)
( 請參閱第 1 頁，編號 9)
(9-pin USB_5_6)
( 請參閱第 1 頁，編號 7)
USB 3.0 排針
(19-pin USB3_3_4)
( 請參閱第 1 頁，編號 6)
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第 1 頁，編號 22)
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
N3150DC-ITX
這四組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最
高可達 6.0 Gb/s 資料
傳輸率。
除了 I/O 面板上的兩
個 USB 2.0 連接埠外，
在本主機板上還有另
外兩組排針。各 USB
2.0 排針皆可支援兩個
連接埠。
除了 I/O 面板上的四
個 USB 3.0 連接埠外，
在本主機板上還有另
外一組排針。各 USB
3.0 排針皆可支援兩個
連接埠。
本排針適用於連接音
訊裝置至前面板音
訊。
115
