Inhaltszusammenfassung für ASROCK N100DC-ITX
-
Seite 2: Kontaktinformationen
Kontaktinformationen Wenn Sie sich mit ASRock in Verbindung setzen oder mehr über ASRock erfahren möchten, besuchen Sie bitte die ASRock-Website unter http://www.asrock.com; oder wenden Sie sich für weitere Informationen an Ihren Händler. Für technische Fragen senden Sie bitte ein Support-Anfrageformular an https://event.asrock.com/tsd.asp ASRock Incorporation E-Mail: info@asrock.com.tw... -
Seite 3: Inhaltsverzeichnis
Inhalt Kapitel 1 Einleitung Lieferumfang Technische Daten Motherboard-Layout E/A-Blende Blockdiagramm Kapitel 2 Installation Installation von Speichermodulen (DIMM) Anschluss der Frontblendenstiftleiste E/A-Blendenabschirmung Installation des Motherboards Installation der SATA-Laufwerke Installation einer Grafikkarte Anschließen von Peripheriegeräten Einschalten Jumpereinstellung 2.10 Integrierte Stiftleisten und Anschlüsse 2.11 Installationsanleitung von Intel®... -
Seite 4: Kapitel 1 Einleitung
N100DC-ITX Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das N100DC-ITX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt. -
Seite 5: Technische Daten
• 1 x DDR4-DIMM-Steckplatz speicher • Unterstützt ungepufferten DDR4-Non-ECC-Speicher bis 3200* * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) • Systemspeicher, max. Kapazität: 16 GB Erweiterungs- • 1 x PCIe 3.0 x4-Steckplätze (PCIE1), unterstützt x2-Modus* • 1 x M.2-Sockel (Key E), unterstützt Typ 2230 Intel® CNVio... -
Seite 6: Anschluss
Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. -
Seite 7: Motherboard-Layout

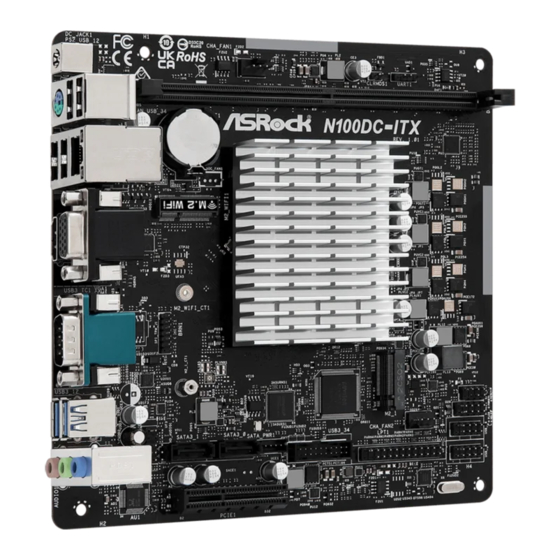

1.3 Motherboard-Layout CHA_FAN1 DC_JACK1 CLRMOS1 DDR4_A1 (64 bit, 288-pin module) N100DC-ITX CMOS Battery USB2.0 Top: T: USB_3 RJ-45 B: USB_4 M2_WIFI1 RoHS BIOS SPI_TPM_J1 SPK_CI1 USB 3.2 Gen1 USB3_2 PLED PWRBTN CHA_FAN2 HD_AUDIO1 PANEL1 USB3_1 HDLED RESET SATA3_ SATA3_ SATA_PWR1... - Seite 8 N100DC-ITX Nr. Beschreibung Gehäuselüfteranschluss (CHA_FAN1) CMOS-Jumper leeren (CLRMOS1) 288-poliger DDR4-DIMM-Steckplatz (DDR4_A1) Gehäuselüfteranschluss (CHA_FAN2) Gehäuseeingriffs- und Lautsprecher-Stiftleiste (SPK_CI1) Systemblende-Stiftleiste (PANEL1) USB 2.0-Stiftleiste (USB_56) USB 2.0-Stiftleiste (USB_78) Druckanschluss-Stiftleiste (LPT1) USB 3.2 Gen1-Stiftleiste (USB3_34) SATA-Netzanschluss (SATA_PWR1) SATA3-Anschluss (SATA3_0) SATA3-Anschluss (SATA3_1) Audiostiftleiste Frontblende (HD_AUDIO1)
-
Seite 9: E/A-Blende
1.4 E/A-Blende Nr. Beschreibung Nr. Beschreibung USB 2.0-Ports (USB_12) Mikrofon (rosa)** LAN RJ-45-Port* USB 3.2 Gen1-Type-A-Port (USB3_12) D-Sub-Port HDMI-Port COM-Port USB 2.0-Ports (USB_34) Line-Eingang (hellblau)** PS/2-Maus-/Tastaturanschluss Vorderer Lautsprecher (limettengrün)** DC-Buchse*** * Zwei LEDs am LAN-Port. In der Tabelle unten ist die Bedeutung der LED-Anzeigen für den LAN-Port beschrieben. AKT/LINK-LED GESCHWINDIGKEITS-LED LAN-Port... - Seite 10 N100DC-ITX *** Bitte verwenden Sie ein 19-V-Netzteil für den Gleichspannungsanschluss. Dieser Anschluss unterstützt duale Hohlstecker mit einem Innendurchmesser von 2,5 mm und einem Außendurchmesser von 5,5 mm, wobei der Innenkontakt + 19 V (± 10 %) Gleichspannung misst und das Gehäuse die Erde ist.
-
Seite 11: Blockdiagramm
1.5 Blockdiagramm... -
Seite 12: Kapitel 2 Installation
N100DC-ITX Kapitel 2 Installation Dies ist ein Motherboard mit Mini-ITX-Formfaktor. Bevor Sie das Motherboard einbauen, sollten Sie die Konfiguration Ihres Gehäuses überprüfen, um sicherzustellen, dass das Motherboard in das Gehäuse passt. Sicherheitsvorkehrungen vor der Installation Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie Motherboard-Komponenten installieren oder Motherboard-Einstellungen ändern. -
Seite 13: Installation Von Speichermodulen (Dimm)
2.1 Installation von Speichermodulen (DIMM) Dieses Motherboard bietet einen 288-poligen DDR4- (Double Data Rate 4) DIMM-Steckplatz. 1. Es ist nicht erlaubt, ein DDR-, DDR2-, oder DDR3-Speichermodul in einen DDR4-Steckplatz einzubauen; andernfalls können das Motherboard und das DIMM beschädigt werden. 2. Das DIMM passt nur in einer korrekten Ausrichtung. Wenn Sie das DIMM mit Gewalt und in der falschen Ausrichtung in den Steckplatz einführen, werden das Motherboard und das DIMM dauerhaft beschädigt. - Seite 14 N100DC-ITX...
-
Seite 15: Anschluss Der Frontblendenstiftleiste
2.2 Anschluss der Frontblendenstiftleiste Systemblende-Stiftleiste Frontblende Drähte Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) Power LED (+) HDD LED (+) PANEL1... -
Seite 16: E/A-Blendenabschirmung
N100DC-ITX 2.3 E/A-Blendenabschirmung... -
Seite 17: Installation Des Motherboards
2.4 Installation des Motherboards N100DC-ITX... -
Seite 18: Installation Der Sata-Laufwerke
N100DC-ITX 2.5 Installation der SATA-Laufwerke Optisches Laufwerk SATA-Laufwerk SATA-Datenkabel... - Seite 19 SATA-Netzanschluss SATA-Datenanschluss...
-
Seite 20: Installation Einer Grafikkarte
N100DC-ITX 2.6 Installation einer Grafikkarte CLICK! -
Seite 21: Erweiterungssteckplatz (Pcie-Steckplätze)
Erweiterungssteckplatz (PCIe-Steckplätze) Auf dem Motherboard befinden sich 1 PCI Express-Steckplätze. Bevor Sie eine Erweiterungskarte installieren, vergewissern Sie sich bitte, dass die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation der Erweiterungskarte und nehmen Sie die notwendigen Hardware-Einstellungen für die Karte vor, bevor Sie mit der Installation beginnen. -
Seite 22: Anschließen Von Peripheriegeräten
N100DC-ITX 2.7 Anschließen von Peripheriegeräten... -
Seite 23: Einschalten
2.8 Einschalten... -
Seite 24: Jumpereinstellung
N100DC-ITX 2.9 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) (siehe Seite 4, Nr. 2) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. -
Seite 25: Integrierte Stiftleisten Und Anschlüsse
(9-polig PANEL1) (siehe Seite 4, Nr. 6) Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. PANEL1 N100DC-ITX PLED+ PLED- PWRBTN# RESET# HDLED-... - Seite 26 N100DC-ITX Gehäuseeingriffs- und Lautsprecher-Stiftleiste (7-polig SPK_CI1) (siehe Seite 4, Nr. 5) Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste. SPK_CI1 N100DC-ITX SPEAKER DUMMY DUMMY SIGNAL DUMMY Serial-ATA-III-Anschlüsse Vertikal: (SATA3_0) (siehe Seite 4, Nr. 12) (SATA3_1) (siehe Seite 4, Nr. 13) Diese beiden SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne...
- Seite 27 USB 2.0-Stiftleisten (9-polig USB_56) (siehe Seite 4, Nr. 7) (9-polig USB_78) (siehe Seite 4, Nr. 8) Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. N100DC-ITX USB_56 USB_PWR DUMMY USB_PWR USB_78 USB_PWR DUMMY USB_PWR...
- Seite 28 N100DC-ITX USB 3.2 Gen1-Stiftleiste (19-polig USB3_34) (siehe Seite 4, Nr. 10) Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützen. USB3_34 IntA_P_D + N100DC-ITX IntA_P_D - GN D IntA_P_SSTX+ IntA_P_SSTX- GN D IntA_P_SSRX + IntA_P_SSRX -...
- Seite 29 Gehäuselüfteranschlüsse (4-polig CHA_FAN1) (siehe Seite 4, Nr. 1) (4-polig CHA_FAN2) (siehe Seite 4, Nr. 4) Bitte verbinden Sie das Lüfterkabel mit dem Lüfteranschluss; der schwarze Draht gehört zum Erdungskontakt. N100DC-ITX CHA_FAN1 FAN_SPEED_CONTROL FAN_SPEED +12V CHA_FAN2 GN D +12V CHA_FAN_SPEED FAN_SPEED_CONTRO L...
- Seite 30 N100DC-ITX SPI-TPM-Stiftleiste (13-polig SPI_TPM_J1) (siehe Seite 4, Nr. 15) Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
-
Seite 31: Installationsanleitung Von Intel® Cnvi (Integriertes Wlan/Bt)
2.11 Installationsanleitung von Intel® CNVi (integriertes WLAN/BT) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der M.2-Sockel (Key E) unterstützt Typ 2230 Intel® CNVi (WLAN/BT integriert). * Der M.2-Sockel unterstützt keine SATA-M.2-SSDs. Achten Sie vor Installation des Moduls Intel® Integrated Connectivity (CNVi) darauf, die Netzstromversorgung auszuschalten. - Seite 32 N100DC-ITX Schritt 3 Setzen Sie das Modul Intel® CNVi (WLAN/BT integriert) vorsichtig in den M.2-Steckplatz ein. Bitte beachten Sie, dass das Modul nur richtig herum in den Steckplatz passt. Schritt 4 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.
-
Seite 33: M.2-Ssd-Modul-Installationsanleitung (M2_1)
2.12 M.2-SSD-Modul-Installationsanleitung (M2_1) Der M.2 ist ein kleiner, vielseitiger Card-Edge-Anschluss, der mPCIe und mSATA ersetzen soll. Der M.2-Sockel (M2_1, Key M), unterstützt Typ-2280-PCIe-Gen3x2-Modus (16 Gb/s). Installation des M.2-SSD-Moduls Schritt 1 Legen Sie ein M.2 SSD-Modul und die zugehörige Schraube bereit. Schritt 2 Bestimmen Sie je nach Platinenausführung und Länge Ihres... - Seite 34 N100DC-ITX Schritt 4 Setzen Sie das M.2-SSD-Modul sorgfältig an den M.2-Steckplatz an, schieben Sie das Modul vorsichtig ein. Bitte beachten Sie, dass das M.2- SSD-Modul nur richtig herum in den Steckplatz passt. Schritt 5 Fixieren Sie das Modul, indem Sie die Schraube mit einem Schraubendreher anziehen.
-
Seite 35: Haftungsausschluss
Veröffentlicht April 2023 Copyright©2023 ASRock INC. Alle Rechte vorbehalten. Copyright-Hinweis: Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung von ASRock Inc. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert, abgeschrieben, übertragen oder übersetzt werden, mit Ausnahme der Vervielfältigung der Dokumentation durch den Käufer zu Sicherungszwecken. - Seite 36 INTEL-ENDANWENDER-SOFTWARELIZENZVEREINBARUNG WICHTIG- VOR DE KOPIEREN, INSTALLIEREN ODER VERWENDEN LESEN. LIZENZ. Der Lizenznehmer hat eine Lizenz gemäß Intels Urheberrechten, die ihm nur gestattet, Intels Software in seiner unveränderten und binären Form (mit der Begleitdokumentation, die „Software“) und ausschließlich für die persönliche Verwendung des Lizenznehmers, also nicht zu kommerziellen Zwecken, in Verbindung mit Intel-basierten Produkten zu verwenden, für die Software bereitgestellt wurde;...
- Seite 37 BEENDIGUNG DIESER LIZENZ. Intel und sein Lizenzgeber können diese Lizenz jederzeit beenden, wenn der Lizenznehmer gegen eine seiner allgemeinen Geschäftsbedingungen verstößt. Bei Beendigung ist der Lizenznehmer verpflichtet, umgehend alle Kopien der Software zu zerstören oder an Intel zurückzugeben. DRITTE BEGÜNSTIGTE. Intel ist ein vorgesehener Begünstigter der Endanwender- Lizenzvereinbarung und hat das Recht, all ihre Bedingungen durchzusetzen.
-
Seite 38: Nur Australien
Anspruch auf Reparatur oder Ersatz der Waren, wenn die Waren nicht von akzeptabler Qualität sind und es sich nicht um einen schwerwiegenden Fehler handelt. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ASRock, Tel.: +886-2-28965588 ext.123 (es fallen die üblichen internationalen Gesprächsgebühren an) ASRock INC.
