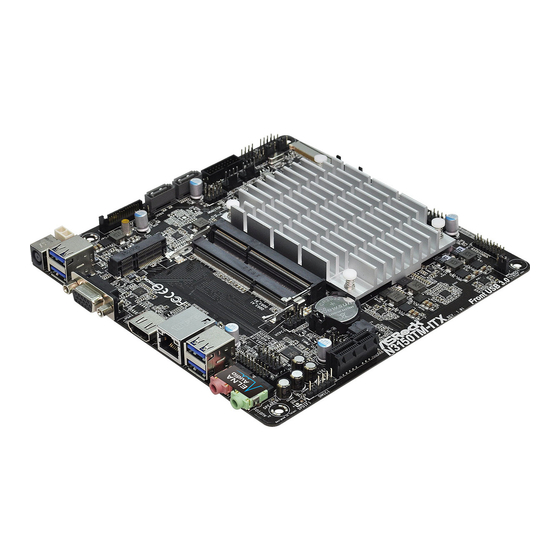

ASROCK N3150TM-ITX Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. N3150TM-ITX
  6. Bedienungsanleitung
ASROCK N3150TM-ITX Bedienungsanleitung

ASROCK N3150TM-ITX Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 21

Quicklinks

Diese Anleitung herunterladen
Version 1.1
Published August 2015
Copyright©2015 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK N3150TM-ITX

Inhaltszusammenfassung für ASROCK N3150TM-ITX

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 The terms HDMI™ and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

  • Seite 3: Motherboard-Layout

    N3150TM-ITX Motherboard Layout USB3_4_5 PANEL1 CIR1 PLED PWRBTN SATA3_2 SATA3_1 SATA_POW1 HDLED RESET DC Jack ATX19V_IN1 MONITOR_SWITCH1 PLED1 BKT_PWR1 PNL_PWR1 USB6 CPU_FAN1 CHA_FAN1 USB4_5 USB 3.0 T: USB0 B: USB1 MINI_PCIE1 COM1 BLT_VOL1 RoHS RJ-45 USB 3.0 T: USB2 HTPC1...
  • Seite 4 No. Description SATA Power Connector (SATA_POW1) USB 2.0 Header (USB6) SATA3 Connector (SATA3_2) SATA3 Connector (SATA3_1) Monitor Switch Header (MONITOR_SWITCH1) USB 2.0 Header (USB4_5) CPU Fan Connector (CPU_FAN1) USB 3.0 Header (USB3_4_5) Chassis Fan Connector (CHA_FAN1) Consumer Infrared Module Header (CIR1) Power LED Header (PLED1) Backlight Power Jumper (BKT_PWR1) System Panel Header (PANEL1)
  • Seite 5 N3150TM-ITX I/O Panel No. Description No. Description DC Jack* LAN RJ-45 Port** USB 3.0 Ports (USB3_01) USB 3.0 Ports (USB3_23) D-Sub Port Microphone (Pink) HDMI Port Front Speaker (Lime) * Please use a 19V power adapter for the DC jack. This jack accepts dual barrel plugs with an inner diameter of 5.1 mm and an outer diameter of 7.4 mm, where the inner contact is +19 (±10%) VDC and the shell is GND.

  • Seite 6: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 7 N3150TM-ITX 1.2 Specifications • Thin Mini-ITX Form Factor Platform • Solid Capacitor design • High Density Glass Fabric PCB • Intel® Quad-Core Processor N3150 (up to 2.08 GHz) • Dual Channel DDR3/DDR3L Memory Technology Memory • 2 x DDR3/DDR3L SO-DIMM Slots • Supports DDR3/DDR3L 1600/1066 non-ECC, un-buffered...
  • Seite 8 • 1 x DC Jack (Compatible with the 19V power adapter) Rear Panel • 1 x D-Sub Port • 1 x HDMI Port • 4 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) • HD Audio Jacks: Microphone / Front Speaker (Supports...
  • Seite 9 Due to limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit operating systems. Windows® 64-bit operat- ing systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.
  • Seite 10 Chapter 2 Installation This is a Thin Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Seite 11 N3150TM-ITX 2.1 Installing Memory Modules (SO-DIMM) This motherboard provides two 204-pin DDR3/DDR3L (Double Data Rate 3) SO- DIMM slots. If only one SO-DIMM module is installed, please install it into DDR3_ It is not allowed to install a DDR or DDR2 memory module into a DDR3/DDR3L slot;...
  • Seite 13 N3150TM-ITX 2.2 Expansion Slots (PCI Express Slots) There is 1 PCI Express slot and 1 mini-PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installa- tion.
  • Seite 14 2.3 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
  • Seite 15 N3150TM-ITX 2.4 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 16 Serial ATA3 Connectors These two SATA3 SATA3_2 SATA3_1 (SATA3_1: connectors support SATA see p.1, No. 4) data cables for internal (SATA3_2: storage devices with up to see p.1, No. 3) 6.0 Gb/s data transfer rate. SATA Power Connector Please connect a SATA (SATA_POW1) power cable.
  • Seite 17 N3150TM-ITX Front Panel Audio Header This header is for OUT_RET OUT2_L (9-pin HD_AUDIO1) connecting audio devices J_SENSE MIC_RED OUT2_R (see p.1, No. 25) to the front audio panel. PRESENCE# MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must sup- port HDA to function correctly.

  • Seite 18: Backlight Control

    Chassis Fan Connector Please connect fan cable (4-pin CHA_FAN1) to the fan connector and +12V CHA_FAN_SPEED (see p.1, No. 9) match the black wire to FAN_SPEED_CONTROL the ground pin. CPU Fan Connector This motherboard pro- FAN_SPEED_CONTROL CPU_FAN_SPEED (4-pin CPU_FAN1) vides a 4-Pin CPU fan +12V (see p.1, No.
  • Seite 19 N3150TM-ITX Digital MIC Header 1: +5V (5-pin DMIC1) 2: No pin (see p.1, No. 26) 3: SPDIF_OUT/DMIC_ 4: GND 5: DMIC_DATA 6: +3.3V Signal Name Signal Name Home Theater PC HDMI CEC #Power_Button Header SMB_DATA 3.3V Standby (7-pin HTPC1) SMB_CLK No pin (see p.1, No.
  • Seite 20 TPM Header This connector supports Trusted (17-pin TPMS1) Platform Module (TPM) system, (see p.1, No. 19) which can securely store keys, digital certificates, passwords, and data. A TPM system also PCIRST# helps enhance network security, FRAME PCICLK protects digital identities, and ensures platform integrity.

  • Seite 21: Einleitung

    N3150TM-ITX 1 Einleitung Vielen Dank, dass Sie sich für das N3150TM-ITX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 22: Technische Daten

    1.2 Technische Daten • Thin Mini-ITX-Formfaktor (Kompatibel mit Mini-ITX) Plattform • Solides Kondensatordesign • PCB mit hochverdichtetem Glasfasergewebe • Intel® Quad-Core-Prozessor N3150 (bis zu 2,08 GHz) Prozessor • Dualkanal-DDR3/DDR3L-Speichertechnologie Speicher • 2 x DDR3/DDR3L SO-DIMM-Steckplätze • Unterstützt DDR3/DDR3L 1600/1066 non-ECC, ungepufferter Speicher • Systemspeicher, max.

  • Seite 23: Anschluss

    *Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • ELNA Audio Caps. • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111GR • Unterstützt Wake-On-WAN...

  • Seite 24: Bios-Funktion

    • Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 64-bit Betriebssystem * Zum Installieren eines Windows® 7 64-bit ist ein modifiziertes Installationsmedium mit xHCI-Treibern in der ISO-Datei erforderlich. Detaillierte Anweisungen finden Sie auf Seite 166. * Weitere Informationen zum aktualisierten Windows® 10-Treiber finden Sie auf der ASRock-Webseite: http://www.asrock.com...

  • Seite 25: Zertifizierungen

    Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

  • Seite 26: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
  • Seite 27 N3150TM-ITX Digitaleingang-/ 1-2 : +12V -ausgangsstromversorgungsauswahl- 2-3 : +5V Steckbrücke (siehe S. 1, Nr. 22)

  • Seite 28: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie PLED+ PLED- Netzschalter, Reset-Taste...
  • Seite 29 N3150TM-ITX Serial-ATA-II-Anschlüsse Diese beiden SATA-III- SATA3_2 SATA3_1 (SATA3_1: siehe S. 1, Nr. Anschlüsse unterstützen SATA-Datenkabel für (SATA3_2: siehe S. 1, Nr. interne Speichergeräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s. SATA-Netzanschluss Bitte schließen Sie ein (SATA_POW1) SATA-Netzkabel an. (siehe S. 1, Nr. 1) USB 2.0-Stiftleisten...
  • Seite 30 Audiostiftleiste Diese Stiftleiste dient GN D OUT2_L (Frontblende) dem Anschließen von J_SENSE PRESENCE# OUT2_R (9-polig, HD_AUDIO1) Audiogeräten an der MIC_RET MIC2_R OUT_RET MIC2_L (siehe S. 1, Nr. 25) Frontblende. 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 31 N3150TM-ITX FAN_SPEED_CONTROL CPU-Lüfteranschlüsse Dieses Motherboard bietet CPU_FAN_SPEED (4-polig, CPU_FAN1) einen 4-poligen CPU-Lüfteran- +12V (siehe S. 1, Nr. 7) schluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbind- en Sie ihn bitte mit Kontakt 1 bis 3. Internal Power Header...
  • Seite 32 Digitale MIC-Stiftleiste 1: +5V (5-polig, DMIC1) 2: Kein Pin (siehe S. 1, Nr. 26) 3: SPDIF_OUT/DMIC_CLK 4: GND 5: DMIC_DATA 6: +3,3V Signalname Signalname Heimkino-PC HDMI CEC #Power_Button Stiftleiste SMB_DATA 3,3V Standby (7-polig, HTPC1) SMB_CLK Kein Pin (siehe S. 1, Nr. 24) Aufnahme-LED LVDS-Panel-Anschluss Signalname...
  • Seite 33 N3150TM-ITX TPM-Stiftleiste Dieser Anschluss (17-polig, TPMS1) unterstützt das Trusted (siehe S. 1, Nr. 19) Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, PCIRST# Kennwörter und Daten FRAME PCICLK sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten...

  • Seite 34: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
  • Seite 35 N3150TM-ITX Spécifications • Facteur de forme Thin Mini-ITX (Compatible avec Mini-ITX) Plateforme • Conception à condensateurs solides • PCB High Density Glass Fabric • Processeur Intel® Quad-Core N3150 (jusqu'à 2,08 GHz) Processeur • Technologie mémoire double canal DDR3/DDR3L Mémoire • 2 x fentes DDR3/DDR3L SO-DIM • Prend en charge les mémoires sans tampon non ECC DDR3/...
  • Seite 36 • 1 x port HDMI arrière • 4 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) • Prises audio HD : Microphone / Haut-parleur avant (prend en charge la sortie optique SPDIF) • 2 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions...
  • Seite 37 ASRock)) • 1 x prise USB 3.0 par Etron EJ188 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 64Mb AMI UEFI Legal BIOS avec support GUI BIOS • Support du “Plug and Play”...
  • Seite 38 Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows®...
  • Seite 39 N3150TM-ITX 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’ . Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est ‘ouvert’ .
  • Seite 40 Connecteur de sélection 1-2 : +12V de puissance d'entrée/ 2-3 : +5V sortie numérique (voir p.1, No. 22)
  • Seite 41 N3150TM-ITX 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 42 Connecteurs Serial ATA3 Ces deux connecteurs SATA3_2 SATA3_1 SATA3 sont compatibles (SATA3_1: voir p.1, No. 4) avec les câbles de données (SATA3_2: voir p.1, No. 3) SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Connecteur SATA Veuillez brancher un câble (SATA_POW1)
  • Seite 43 N3150TM-ITX Embase audio du panneau Cette embase sert au GN D OUT2_L frontal branchement des appareils J_SENSE PRESENCE# OUT2_R (HD_AUDIO1 à 9 audio au panneau audio MIC_RET MIC2_R OUT_RET broches) frontal. MIC2_L (voir p.1, No. 25) 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Seite 44 Connecteurs du Cette carte mère est dotée FAN_SPEED_CONTROL CPU_FAN_SPEED ventilateur du processeur d’un connecteur pour +12V (CPU_FAN1 à 4 broches) ventilateur de processeur (voir p.1, No. 7) (Quiet Fan) à 4 broch- es. Si vous envisagez de connecter un ventilateur de processeur à...
  • Seite 45 N3150TM-ITX Prise MIC numérique 1: +5V (DMIC1 à 5 broches) 2: Sans broche (voir p.1, No. 26) 3: SPDIF_OUT/DMIC_CLK 4: GND 5: DMIC_DATA 6: +3,3V PC home cinéma Nom signal Nom signal Header HDMI CEC #Power_Button SMB_DATA Veille 3,3 V (HTPC1 à 7 broches)
  • Seite 46 Embase TPM Ce connecteur prend en (TPMS1 à 17 broches) charge un module TPM (voir p.1, No. 16) (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats PCIRST# FRAME numériques, mots de PCICLK passe et données en toute sécurité.

  • Seite 47: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Seite 48 1.2 Specifiche • Fattore di forma Thin Mini-ITX (Compatibile con Mini-ITX) Piattaforma • Design di condensatore solido • Circuito in vetro ad alta densità • Processore Intel® Quad-Core N3150 (fino a 2,08 GHz) • Tecnologia con memoria DDR3/DDR3L a doppio canale Memoria • 2 x alloggi DDR3/DDR3L SO-DIMM • Supporta la memoria DDR3/DDR3L 1600/1066 non ECC,...
  • Seite 49 • Realtek RTL8111GR • Supporto WOW (Wake-On-WAN) • Supporta Wake-On-LAN • Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente) • Supporta il rilevamento cavo LAN • Supporta Energy Efficient Ethernet 802.3az • Supporta PXE • 1 x Jack DC (Compatibile con l'alimentatore da 19V)

  • Seite 50: Caratteristiche

    * Per installare Windows® 7 64 bit, è necessario un disco d'installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 166 per le istruzioni dettagliate. * Driver aggiornato di Windows® 10, visitare il sito ASRock per i dettagli: http://www.asrock.com...
  • Seite 51 Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi ope- rativi Windows®...
  • Seite 52 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 53 N3150TM-ITX Jumper selezione 1-2 : +12V alimentazione ingresso / 2-3 : +5V uscita digitale (vedere p.1, n. 22)
  • Seite 54 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore PLED+...
  • Seite 55 N3150TM-ITX Connettori Serial ATA3 Questi due connettori SATA3_2 SATA3_1 (SATA3_1: SATA3 supportano i cavi vedere pag.1, n. 4) dati SATA per dispositivi di (SATA3_2: archiviazione interna, con vedere pag.1, n. 3) una velocità di trasferimento dati fino a 6,0 Gb/s.
  • Seite 56 Header audio pannello Questo header serve a GN D OUT2_L anteriore collegare i dispositivi J_SENSE PRESENCE# OUT2_R (AUDIO1_HD a 9 pin) audio al pannello audio MIC_RET MIC2_R OUT_RET MIC2_L (vedere pag. 1, n. 25) anteriore. 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 57 N3150TM-ITX Connettori della ventola Questa scheda madre è FAN_SPEED_CONTROL CPU_FAN_SPEED della CPU dotata di un connettore per +12V (CPU_FAN1 a 4 pin) la ventola della CPU (Ven- (vedere pag. 1, n. 7) tola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
  • Seite 58 Connettore MIC digitale 1: +5V (5 pin DMIC1) 2: Nessun pin (vedere pag. 1, n. 26) 3: SPDIF_OUT/DMIC_CLK 4: GND 5: DMIC_DATA 6: +3,3V PC Home Theater Nome del Nome del Connettore segnale segnale (7 pin HTPC1) #Tasto_ HDMI CEC (vedere pag.
  • Seite 59 N3150TM-ITX Header TPM Questo connettore (TPMS1 a 17 pin) supporta il sistema Trusted (vedere pag. 1, n. 19) Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati PCIRST# digitali, password e dati. FRAME PCICLK Un sistema TPM permette...

  • Seite 60: Contenido Del Paquete

    Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
  • Seite 61 N3150TM-ITX 1.2 Especificaciones • Factor de forma Thin Mini-ITX (Compatible con Mini-ITX) Plataforma • Diseño de los Condensadores: Solid • PCB de fibra de vidrio de alta densidad • Procesador de cuatro núcleos de Intel® N3150 (hasta 2,08 GHz) • Tecnología de memoria de Doble Canal DDR3/DDR3L Memoria • 2 x ranuras DDR3/DDR3L SO-DIMM...

  • Seite 62: Panel Trasero

    • 1 x puerto HDMI • 4 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED) • Conectores de audio HD: Micrófono / Altavoz delantero (admite interfaz óptica SPDIF)

  • Seite 63: Características

    ISO. Consulte la página 166 para obtener instrucciones más detalladas. * Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www. asrock.com...
  • Seite 64 • Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows®...
  • Seite 65 N3150TM-ITX 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 66 Puente de selección de 1-2 : +12V alimentación de entrada/ 2-3 : +5V salida digital (consulte la pág. 1, nº 22)
  • Seite 67 N3150TM-ITX 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Seite 68 Conectores Serie ATA3 Estos dos conectores SATA3_2 SATA3_1 SATA3 son compatibles (SATA3_1: con cables de datos SATA consulte la pág.1, N.º 4) para dispositivos de (SATA3_2: almacenamiento interno consulte la pág.1, N.º 3) con una velocidad de transferencia de datos de hasta 6,0 Gb/s.
  • Seite 69 N3150TM-ITX Cabezal de audio del panel Este cabezal se utiliza para GN D OUT2_L conectar dispositivos de frontal J_SENSE PRESENCE# OUT2_R audio al panel de audio (HD_AUDIO1 de 9 pines) MIC_RET MIC2_R OUT_RET frontal. MIC2_L (consulte la pág.1, N.º 25) 1.
  • Seite 70 Conector del ventilador Conecte el cable del +12V del chasis ventilador al conector del CHA_FAN_SPEED (CHA_FAN1 de 4 pines) ventilador y haga coincidir FAN_SPEED_CONTROL (consulte la pág.1, N.º 9) el cable negro con el pin de conexión a tierra. Conectores del ventilador Esta placa base contiene FAN_SPEED_CONTROL CPU_FAN_SPEED...
  • Seite 71 N3150TM-ITX Base de conexiones del 1: +5V micrófono digital 2: Sin pin (DMIC1 de 5 pines) 3: SPDIF_OUT/DMIC_CLK (consulte la pág.1, N.º 26) 4: TIERRA 5: DMIC_DATA 6: +3,3V PC con cine en casa Nombre de Nombre de Base de conexiones señal...
  • Seite 72 Nombre de Nombre de señal señal RETROIL_ PAR_Línea1_P PWM_DIM EVEN_Lane1_N PAR_RELOJ_P PAR_Línea0_P PAR_RELOJ_N RETROIL_ALIM PAR_Línea0_N (12V/19V) RETROIL_ALIM EDID_TIERRA (12V/19V) LCD_VCC RETROIL_ALIM (3,3V/5V) (12V/19V) LCD_VCC (3,3V/5V) LCD_VCC EDID_DATA (3,3V/5V) Cabezal TPM Este conector es (TPMS1 de 17 pines) compatible con el sistema (consulte la pág.1, N.º...
  • Seite 73 N3150TM-ITX Base de conexiones de Nombre Nombre de pines de entrada/salida de señal señal digital JGPIOPWR (JGPIO1 de 10 pines) (usar JGPIO_ (consulte la pág. 1, nº 23) PWR1 para configurar) GPIO4 GPIO3 GPIO2 GPIO1...

  • Seite 74: Комплект Поставки

    ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA- карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки...
  • Seite 75 N3150TM-ITX 1.2 Спецификация • Форм-фактор Thin Mini-ITX (Совместимость с Mini-ITX) Платформа • Использование твердотельных конденсаторов • High Density Glass Fabric PCB • Четырехъядерный процессор Intel® N3150 (до 2,08 ГГц) ЦП • Двухканальная память DDR3/DDR3L Память • 2 x разъема DDR3/DDR3L SO-DIMM • Поддержка...
  • Seite 76 ЛВС • Realtek RTL8111GR • Поддержка Wake-On-WAN • Поддержка Wake-On-LAN • Поддержка защиты от молнии/электростатического электричества (Полная защита (ASRock от выбросов напряжения)) • Поддержка определения кабеля ЛВС • Поддержка Energy Efficient Ethernet 802.3az • Поддержка PXE • Разъем питания (DC) (совместимый с адаптером питания...
  • Seite 77 * Для установки 64-разрядной ОС Windows® 7 потребуется модифицированный установочный диск с драйверами xHCI, упакованными в файл ISO. Подробные инструкции представлены на стр. 166. * Чтобы скачать обновленный драйвер для Windows® 10, посетите веб-сайт ASRock, на котором представлена подробная информация: http://www.asrock.com...
  • Seite 78 В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 79 N3150TM-ITX 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них...
  • Seite 80 Перемычка питания 1-2 : +12V цифрового входа/ 2-3 : +5V выхода (см. стр.1 № 22)
  • Seite 81 N3150TM-ITX 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое по- вреждение...
  • Seite 82 Разъемы Serial ATA3 Эти два разъема SATA3 SATA3_2 SATA3_1 предназначены для (SATA3_1: см. стр.1, № 4) подключения кабелей (SATA3_2: см. стр.1, № 3) SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Разъем питания SATA Подключите кабель (SATA_POW1) питания...
  • Seite 83 N3150TM-ITX Аудиоколодка передней Эта колодка предназначена GN D OUT2_L панели для подключения J_SENSE (9-контактная, HD_ аудиоустройств к передней PRESENCE# OUT2_R MIC_RET MIC2_R AUDIO1) аудиопанели. OUT_RET MIC2_L (См. стр. 1, № 25) 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал...
  • Seite 84 Разъем вентилятора Предназначен для +12V корпуса подключения кабеля CHA_FAN_SPEED (4-контактный, CHA_ разъема вентилятора и FAN_SPEED_CONTROL FAN1) подключения черного (См. стр. 1, № 9) провода к заземлению. Разъемы вентиляторов Эта материнская FAN_SPEED_CONTROL ЦП плата снабжена CPU_FAN_SPEED (4-контактный, CPU_ +12V 4-контактным разъемом FAN1) для...
  • Seite 85 N3150TM-ITX Колодка цифрового 1: +5 микрофона 2: В Без контактов (5-контактная, DMIC1) 3: SPDIF_OUT/DMIC_CLK (См. стр. 1, № 26) 4: GND 5: DMIC_DATA 6: +3.3 В ПК для домашнего КОНТАКТ Имя сигнала КОНТАКТ Имя сигнала HDMI CEC #Power_Button кинотеатра 3,3 В Режим...
  • Seite 86 КОНТАКТ Имя сигнала КОНТАКТ Имя сигнала EVEN_Lane0_ BKLT_PWR (12В/19В) BKLT_PWR EDID_GND (12В/19В) LCD_VCC (3,3 BKLT_PWR В/5 В) (12В/19В) LCD_VCC (3,3 В/5 В) LCD_VCC (3,3 EDID_DATA В/5 В) Колодка ТРМ Этот разъем (17-контактная, TPMS1) обеспечивает поддержку (См. стр. 1, № 19) системы...

  • Seite 87: Conteúdo Da Embalagem

    Caso ocorram modificações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações específicas acerca do modelo que está...

  • Seite 88: Especificações

    1.2 Especificações • Formato Thin Mini-ITX (Compatível com Mini-ITX) Plataforma • Design de condensador sólido • PCB de Fibra de Vidro de Alta Densidade • Processador Intel® Quad-Core N3150 (até 2,08 GHz) • Tecnologia de memória DDR3/DDR3L de dois canais Memória • 2 x ranhuras DDR3/DDR3L SO-DIMM • Suporta memória DDR3/DDR3L 1600/1066, não ECC, sem...
  • Seite 89 • Realtek RTL8111GR • Suporta Wake-On-WAN • Suporta Wake-On-LAN • Suporta Proteção contta Relâmpago/ESD (Proteção Total contra Picos ASRock) • Suporta Detecção de cabo LAN • Suporta IEEE 802.3az • Suporta PXE • 1 conector CC (compatível com o adaptador de força 19V) E/S do painel • 1 x porta D-Sub...

  • Seite 90: Sistema Operativo

    * Para instalar SO Windows® 7 de 64 bits, um disco de instalação Operativo modificado com drivers xHCI embalado no arquivo ISO é necessário. Consulte a página 166 para instruções mais detalhadas. * Para o driverWindows® 10 atualizado, visite o website da ASRock para detalhes: http://www.asrock.com • FCC, CE, WHQL Certificações • Preparada para ErP/EuP (é...
  • Seite 91 N3150TM-ITX * Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM...
  • Seite 92 1.3 Configuração dos jumpers A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 93 N3150TM-ITX Jumper de Seleção 1-2 : +12V Entrada/Saída Digital 2-3 : +5V (veja p.1, No. 22)
  • Seite 94 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal. Terminal do painel de Ligue o botão de PLED+ alimentação, o botão de...
  • Seite 95 N3150TM-ITX Conectores ATA3 de série Estes dois conectores SATA3_2 SATA3_1 (SATA3_1: SATA3 suportam consultar p.1, N.º 4) cabos de dados SATA (SATA3_2: para dispositivos de consultar p.1, N.º 3) armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s.
  • Seite 96 Terminal de áudio do Este terminal destina-se GN D OUT2_L painel frontal à ligação de dispositivos J_SENSE PRESENCE# OUT2_R (HD_AUDIO1 de 9 pinos) áudio ao painel de áudio MIC_RET MIC2_R OUT_RET MIC2_L (consultar p.1, N.º 25) frontal. 1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente.
  • Seite 97 N3150TM-ITX Conector da ventoinha do Ligue o cabos da +12V chassis ventoinha aos conectores CHA_FAN_SPEED (CHA_FAN1 de 4 pinos) da ventoinha colocando FAN_SPEED_CONTROL (consultar p.1, N.º 9) o cabo preto no pino de ligação à terra. Conectores da ventoinha Esta placa principal inclui...
  • Seite 98 Conector MIC digital 1: +5V (5 pinos DMIC1) 2: Sem pino (consultar p.1, N.º 26) 3: SAÍDA_SPDIF/DMIC_ 4: GND 5: DADOS_DMIC 6: +3,3V PC de Cinema em Casa PINO Nome do sinal PINO Nome do sinal Conector HDMI CEC #Botão_Energia (7 pinos HTPC1) 3,3V Em DADOS_SMB...
  • Seite 99 N3150TM-ITX Nome do Nome do PINO PINO sinal sinal LCD_VCC BKLT_PWR (3,3V/5V/12V) (12V/19V) LCD_VCC (3,3V/5V/12V) LCD_VCC DADOS_EDID (3,3V/5V/12V) Suporte TPM Este conector suporta (TPMS1 de 17 pinos) um sistema com Módulo (ver p.1, N.º 19) de Plataforma Confiável (TPM), que pode armazenar com segurança...

  • Seite 100: Ambalaj İçeriği

    ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi zi- yaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
  • Seite 101 N3150TM-ITX 1.2 Özellikler • Thin Mini-ITX Form Faktörü (Mini-ITX ile uyumludur) Platform • Katı Bağlayıcı tasarımı • Yüksek Yoğunluklu Cam Elyaflı Kumaş PCB • Intel® Quad-Core İşlemci N3150 (2,08 GHz hızına kadar) • Çift Kanallı DDR3/DDR3L Bellek Teknolojisi Bellek • 2 x DDR3/DDR3L SO-DIMM yuvası...
  • Seite 102 *7.1 CH HD Ses konfigürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir. • Üstün Blu-ray Ses desteği • Dalgalanma Korumasını destekler (ASRock Tam Ani Yükseliş Koruması) • ELNA Audio Caps. • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111GR...
  • Seite 103 (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • 1 x USB 3.0 kafası, Etron EJ188 ile (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • GUI Desteği ile 64Mb AMI UEFI Legal BIOS BIOS Özelliği...
  • Seite 104 • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur.
  • Seite 105 N3150TM-ITX 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
  • Seite 106 Dijital Giriş / Çıkış Güç 1-2 : +12V Seçimi Atlatıcısı 2-3 : +5V (bkz. sf.1, No. 22)
  • Seite 107 N3150TM-ITX 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın,...
  • Seite 108 Seri ATA3 Bağlayıcıları Bu iki SATA3 bağlayıcısı, SATA3_2 SATA3_1 (SATA3_1: bkz. s.1, No. 4) veri aktarım hızı 6,0 Gb/ (SATA3_2: bkz. sf.1, No. 3) sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. SATA Güç Bağlayıcı Lütfen bir SATA güç (SATA_POW1) kablosu bağlayın.
  • Seite 109 N3150TM-ITX Ön Panel Ses Bağlantısı Bu bağlantı, ses aygıtlarının GN D OUT2_L (9-pin HD_AUDIO1) ön ses paneline bağlanması J_SENSE PRESENCE# OUT2_R (bkz. sf.1, No. 25) içindir. MIC_RET MIC2_R OUT_RET MIC2_L 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir.
  • Seite 110 Kasa Fanı Konektörü Lütfen fan kablosunu fan +12V (4-pin CHA_FAN1) konektörüne takın ve siyah CHA_FAN_SPEED (bkz sf.1, No. 9) FAN_SPEED_CONTROL teli topraklama pinine bağlayın. CPU Fan Bağlayıcıları Bu anakart, 4-Pin CPU FAN_SPEED_CONTROL CPU_FAN_SPEED (4-pin CPU_FAN1) fan (Sessiz Fan) bağlayıcısı +12V (bkz sf.1, No.
  • Seite 111 N3150TM-ITX Dijital MIC Kafası 1: +5V (5 pimli DMIC1) 2: Pim yok (bkz. sf.1, No. 26) 3: SPDIF_OUT/DMIC_CLK 4: GND 5: DMIC_DATA 6: +3,3V Ev Sineması PC Sinyal Adı Sinyal Adı Kafa HDMI CEC #Güç_Düğmesi (7 pimli HTPC1) SMB_DATA 3,3V Bekleme...
  • Seite 112 TPM bağlantısı Bu bağlayıcı, anahtarlar, (17-pin TPMS1) dijital sertifikalar, parolalar (bkz. sf.1, No. 19) ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir PCIRST# Platform Modülü (TPM) FRAME PCICLK sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır.
  • Seite 113 ASRock N3150TM-ITX 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수하며 , 품질 과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제 공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내...
  • Seite 114 1.2 규격 • Thin Mini-ITX 폼 팩터 ( 미니 -ITX 와 호환 가능 ) 플랫폼 • 솔리드 콘덴서 구조 • 고 밀도 유리 직물 PCB • Intel® 쿼드 코어 프로세서 N3150 ( 최대 2.08 GHz) • 듀얼 채널 DDR3/DDR3L 메모리 기술 메모리...
  • Seite 115 • DC 잭 1 개 (19V 전원 어댑터와 호환 ) 후면 패널 I/O • 1 개의 D-Sub • 1 개의 HDMI • USB 3.0 포트 4 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED) • HD 오디오...
  • Seite 116 (ASRock 풀 스파이크 보호 )) • Etron EJ188 의 USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) (ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS BIOS 기능...
  • Seite 117 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용 을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체 제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다 .
  • Seite 118 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Seite 119 N3150TM-ITX 디지털 입 / 출력 전원 선 1-2 : +12V 택 점퍼 2-3 : +5V (1 페이지 , 22 번 항목 참 조 )
  • Seite 120 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리 PLED+ PLED- (9 핀...
  • Seite 121 N3150TM-ITX 시리얼 ATA3 커넥터 이들 두 개의 SATA3 커넥 SATA3_2 SATA3_1 (SATA3_1: 터는 최대 6.0 Gb/s 데이 1 페이지 , 4 번 항목 참조 ) 터 전송 속도를 제공하는 (SATA3_2: 내부 저장 장치용 SATA 1 페이지 , 3 번 항목 참조 ) 데이터...
  • Seite 122 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 GN D OUT2_L (9 핀 HD_AUDIO1) 전면 오디오 패널에 연결 J_SENSE PRESENCE# OUT2_R (1 페이지 , 25 번 항목 참 하는 데 사용됩니다 . MIC_RET MIC2_R OUT_RET MIC2_L 조 ) 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를...
  • Seite 123 N3150TM-ITX 섀시 팬 커넥터 팬 케이블을 팬 커넥터에 +12V (4 핀 CHA_FAN1) 연결하고 검은색 와이어 CHA_FAN_SPEED (1 페이지 , 9 번 항목 참 FAN_SPEED_CONTROL 를 접지핀에 연결하십시 조 ) 오 . CPU 팬 커넥터 이 마더보드에는 4 핀 FAN_SPEED_CONTROL CPU_FAN_SPEED (4 핀...
  • Seite 124 디지털 MIC 헤더 1: +5V (5 핀 DMIC1) 2: 핀 없음 (1 페이지 , 26 번 항목 참 3: SPDIF_OUT/DMIC_CLK 조 ) 4: GND 5: DMIC_DATA 6: +3.3V 홈씨어터 PC 신호 이름 신호 이름 헤더 # 전원 _ 버튼 HDMI CEC (7 핀...
  • Seite 125 N3150TM-ITX 신호 이름 신호 이름 BKLT_PWR EDID_GND (12V/19V) LCD_VCC BKLT_PWR (3.3V/5V) (12V/19V) LCD_VCC (3.3V/5V) LCD_VCC EDID_DATA (3.3V/5V) TPM 헤더 이 커넥터는 키 , 디지 (17 핀 TPMS1) 털 인증서 , 암호 및 데 (1 페이지 , 19 번 항목 참...
  • Seite 126 場合には、 ご使用のモデルについての詳細情報を、 当社のウェブサイ トで参照く だ さい。 アスロックのウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧 もご覧になれます。 アスロックウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • アスロック N3150TM-ITX マザーボード （Thin Mini-ITX フォームファクター） • アスロック N3150TM-ITX クイックインストールガイ ド • アスロック N3150TM-ITX サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション）...
  • Seite 127 N3150TM-ITX 1.2 仕様 • Thin Mini-ITX フォームファクター (Mini-ITX との互換性 ) プラッ トフォーム • 固体コンデンサー設計 • 高密度ガラス繊維 PCB • Intel® Quad-Core プロセッサー N3150 ( 最大 2.08 GHz) • デュアルチャンネル DDR3/DDR3L メモリテク ノロジー メモリ • DDR3/DDR3L SO-DIMM スロッ ト x 2 • DDR3/DDR3L 1600/1066 ECC なし、 アンバッファードメモリ...
  • Seite 128 • ELNA Audio Caps. • PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒 • Realtek RTL8111GR • ウェイクオン WAN をサポートします • ウェイクオンランをサポート • 雷 /ESD 保護（(ASRock フルスパイク保護）をサポート します • LAN ケーブル検出をサポート • エネルギー効率のよいイーサネット 802.3az をサポート • PXE をサポート • 1 x DC ジャック （19V 電源アダプタと互換性があります）...
  • Seite 129 • 3 x USB 2.0 ヘッダー （5 個の USB 2.0 ポートに対応） （ 静電 気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ） • 1 x Etron EJ188 の USB 3.0 ヘッダー （2 個の USB 3.0 ポート に対応） （ 静電気放電 （ESD） 保護に対応 （ASRock 完全スパ イク保護） ） • 64Mb AMI UEFI Legal BIOS （ GUI サポート）...
  • Seite 130 認証 • FCC、 CE、 WHQL • ErP/EuP Ready （ ErP/EuP ready 電源が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com Windows® 32 ビッ トオペレーティ ングシステムでの、 システム使用に割り当てられ た実際のメモリサイズは制限のため、 4GB 未満のこ とがあります。 Windows® 64 ビッ トのオペレーティ ングシステムでは、 そのような制限はありません。 Windows® では 使えないメモリを使用するために、 アスロック XFast RAM を使用するこ とができま...
  • Seite 131 N3150TM-ITX 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3 ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、 No. 20 参照） デフォルト CMOS のク リア CLRCMOS1 は、 CMOS のデータをク リアするこ とができます。 ク リアして、 デフォ...
  • Seite 132 デジタル入力 / 出力電源 1-2 : +12V 選択ジャンパー 2-3 : +5V （1 ページの No. 22 を参 照）...
  • Seite 133 N3150TM-ITX 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン パーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 PLED+ PLED- （9 ピンパネル 1） スイッチをリセッ トし、 下 PWRBTN# （p.1、 No. 13 参照） 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ RESET# HDLED- のヘッダーにセッ トしま HDLED+ す。 ケーブルを接続する ときには、 ピンの＋と−に 気をつけてく ださい。...
  • Seite 134 シリアル ATA3 コネクタ これら 2 つの SATA3 コネ SATA3_2 SATA3_1 ー クターは、 最高 6.0 Gb/ 秒 (SATA3_1: p.1, No. 4 参 のデータ転送速度で内部 照 ) ストレージデバイス用の (SATA3_2: p.1、 No. 3 参照） SATA データケーブルを サポートします。 SATA 電源コネクタ SATA 電源ケーブルを接 （SATA_ 電源 1） 続してく...
  • Seite 135 N3150TM-ITX フロントパネルオーディ このヘッダーは、 フロント OUT_RET OUT2_L オヘッダー オーディオパネルにオー J_SENSE MIC_RED OUT2_R （9 ピン HD_AUDIO1） ディオデバイスを接続す PRESENCE# MIC2_R MIC2_L （p.1、 No. 25 参照） るためのものです。 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく 機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要 です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュ アルの指示に従ってく ださい。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ...
  • Seite 136 シャーシファンコネクタ ファンケーブルはファン +12V ー コネクターに接続し、 黒線 CHA_FAN_SPEED （4 ピン CHA_FAN1） とアースピンを合わせて FAN_SPEED_CONTROL （p.1、 No. 9 参照） く ださい。 CPU ファンコネクター このマザーボードは 4 ピ FAN_SPEED_CONTROL CPU_FAN_SPEED （4 ピン CPU_FAN1） ン CPUファン （静音ファン） +12V （p.1、 No. 7 参照） コネクターを提供します。 3 ピンの CPU ファンを接 続する場合には、...
  • Seite 137 N3150TM-ITX デジタルマイクヘッダー 1: +5V （5 ピン デジタルマイク1） 2: ピンなし （p.1、 No. 26 参照） 3: SPDIF_ 出力 / デジタルマイク _ クロック 4: 接地 5: デジタルマイク _ データ 6: +3.3V ピン 信号名 ピン 信号名 ホームシアター PC # 電源 _ ボタン HDMI CEC ヘッダー...
  • Seite 138 ピン 信号名 ピン 信号名 EVEN_ レーン バックライ ト _ 電源 (12V/19V) バックライ ト _ EDID_ 接地 電源 (12V/19V) バックライ ト _ LCD_VCC 電源 (12V/19V) (3.3V/5V) LCD_VCC (3.3V/5V) LCD_VCC EDID_ データ (3.3V/5V) TPM ヘッダー このコネクターはトラス （17 ピン TPMS1） テッ ドプラッ トフォーム （p.1、...
  • Seite 139 N3150TM-ITX 1 简介 感谢您购买 ASRock N3150TM-ITX 主板，这是按照 ASRock 一贯严格质量控制 标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设 计和卓越性能。 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改， 恕不另行通知。 如果本文档有任何修改， 则更新的版本将发布在 ASRock 网站上， 我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网 站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。 1.1 包装清单 • ASRock N3150TM-ITX 主板（Thin Mini-ITX 规格尺寸） • ASRock N3150TM-ITX 快速安装指南...
  • Seite 140 1.2 规格 • Mini-ITX 规格 平台 • 固态电容器设计 • 高密度防潮纤维电路板 • Intel® 四核处理器 N3150 ( 最高 2.08 GHz) • 双通道 DDR3/DDR3L 内存技术 内存 • 配备 2 个 DDR3/DDR3L SO-DIMM 插槽 • 支持 DDR3/DDR3L 1600/1066 non-ECC， un-buffered 内存 • 系统内存最大容量 : 16GB （见“注意”） * 如果只安装一条内存条，请将其安装到...
  • Seite 141 N3150TM-ITX • 优质 Blu-ray 音频支持 • 支持防突波 ( 华擎全防护 ) • ELNA 专业音效电容 • PCIE x1 千兆网卡 10/100/1000 Mb/s • Realtek RTL8111GR • 支持远端開机功能 (Wake-On-WAN) • 支持网络唤醒功能 (Wake-On-LAN) • 支持防雷击 / 防 ESD 静电 ( 华擎全防护 ) • 支持网线侦测 • 支持 Energy Efficient Ethernet 802.3az • 支持...
  • Seite 142 • 支持 Microsoft® Windows® 10 64 位 / 8.1 64 位 / 7 64 位 操作系统 * 要安装 Windows® 7 64 位操作系统，需要包含了已封装到 ISO 文件的 xHCI 驱动程序的已修改安装磁盘。请参考第 166 页了解详情。 * 有关 Windows® 10 更新驱动程序，请访问 ASRock 网站了解 详情 : http://www.asrock.com • FCC、CE、WHQL 认证 • 支持 ErP/EuP ( 需要搭配支持 ErP/EuP 的电源供应器）...
  • Seite 143 N3150TM-ITX * 有关详细产品信息，请访问我们的网站：http://www.asrock.com 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操 作系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast RAM 来利用 Windows® 不能使用的内存。...
  • Seite 144 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRCMOS1) ( 见第 1 页，第 20 个） 默认 清除 CMOS CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即 清除...
  • Seite 145 N3150TM-ITX 1.4 板载接脚和接口 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， PLED+ PLED- （9 针 PANEL1） PWRBTN# 将机箱上的电源开关、 （见第 1 页， 第 13 个） 重置开关和系统状态指 示灯连接到此接脚。 在 RESET# 连接线缆前请记下正负 HDLED- 针脚。 HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系统处...
  • Seite 146 串行 ATA3 接口 这两个 SATA3 接口支持 SATA3_2 SATA3_1 （SATA3_1: 最高 6.0 Gb/s 数据传输 见第 1 页 , 第 4 个） 速率的内部存储设备的 （SATA3_2: SATA 数据线。 见第 1 页，第 3 个） SATA 电源接口 请连接 SATA 电源线。 （SATA_POW1） （见第 1 页，第 1 个） USB 2.0 接脚...
  • Seite 147 N3150TM-ITX 前面板音频接脚 此接脚用于将音频设备 OUT_RET OUT2_L J_SENSE （9 针 HD_AUDIO1） 连接到前音频面板。 MIC_RED OUT2_R PRESENCE# （见第 1 页，第 25 个） MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按 照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。...
  • Seite 148 机箱风扇接口 请将风扇线连接到风扇 +12V （4 针 CHA_FAN1） 接口并使黑线匹配接地 CHA_FAN_SPEED （见第 1 页， 第 9 个） FAN_SPEED_CONTROL 针脚。 CPU 风扇接口 此主板提供 4 针 CPU 风 FAN_SPEED_CONTROL CPU_FAN_SPEED （4 针 CPU_FAN1） 扇（静音风扇）接口。 +12V （见第 1 页， 第 7 个） 如果您打算连接 3 针 CPU 风扇，请将它连接 到针脚...
  • Seite 149 N3150TM-ITX 数字麦克风接脚 1: +5V （5 针 DMIC1） 2: 无针脚 （见第 1 页，第 26 个） 3: SPDIF_OUT/DMIC_CLK 4: GND 5: DMIC_DATA 6: +3.3V 家庭影院 PC 针脚 信号名称 针脚 信号名称 接脚 HDMI CEC #Power_Button （7 针 HTPC1） SMB_DATA 3.3V Standby 无针脚 （见第 1 页，第 24 个）...
  • Seite 150 TPM 接脚 此接口支持 Trusted Platform (17 针 TPMS1) Module（信任平台模块， ( 见第 1 页，第 19 个 ) TPM）系统，可以安全地存储 密钥、数字证书、密码和数据。 TPM 系统也可以帮助增强网络 PCIRST# 安全，保护数字身份和确保平 FRAME PCICLK 台完整性。 显示器开关接脚 此接脚可用于连接一个 (2 针 MONITOR_ 打开 / 关闭 LVDS 显示屏 PWRDN 的背光。 SWITCH1) （见第 1 页，第 5 个） 数字输入...
  • Seite 151 N3150TM-ITX 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O : 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定...
  • Seite 152 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特 定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com 1.1 包裝內容 • ASRock N3150TM-ITX 主機板 (Thin Mini-ITX 尺寸 ) • ASRock N3150TM-ITX 快速安裝指南 • ASRock N3150TM-ITX 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x SATA 1 對 2 電纜線 ( 選用 ) • 2 x I/O 面板外罩...
  • Seite 153 N3150TM-ITX 1.2 規格 • Mini-ITX 尺寸 平台 • 固態電容設計 • 高密度防潮纖維電路板 • Intel® 四核心處理器 N3150 ( 最高 2.08 GHz) • 雙通道 DDR3/DDR3L 記憶體技術 記憶體 • 2 個 DDR3/DDR3L SO-DIMM 插槽 • 支援 DDR3/DDR3L 1600/1066 非 ECC、無緩衝記憶體 • 最大系統記憶體容量：16GB ( 請參閱「注意」) * 如果只安裝一條記憶體，請將其安裝到...
  • Seite 154 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111GR • 支援 Wake-On-WAN • 支援網路喚醒 • 支援防雷擊 / 防 ESD 靜電 (ASRock 全防護 ) • 支援網路線偵測功能 • 支援 Energy Efficient Ethernet 802.3az • 支援 PXE • 1 x DC 插孔（相容於 19V 電源變壓器）...
  • Seite 155 N3150TM-ITX • 1 x LVDS 連接埠 • 1 x CIR 排針 • 1 x COM 連接埠排針 • 1 x 電源 LED 排針 • 1 x TPM 排針 • 1 x CPU 風扇接頭 (4-pin) • 1 x 機殼風扇接頭 (4-pin) • 1 x SATA 電源連接埠...
  • Seite 156 * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實 際記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您 可使用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 157 N3150TM-ITX 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRCMOS1) ( 請參閱第 1 頁，編號 20) 預設 清除 CMOS 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預 設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後， 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在...
  • Seite 158 1.4 板 載 排 針 及接 頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在 排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列 PLED+ PLED- PWRBTN# 將機殼上的電源開關、 (9-pin PANEL1) （請參閱第 1 頁， 編號 重設開關及系統狀態指 示燈連接至此排針。 在 13） RESET# 連接纜線之前請注意正 HDLED- 負針腳。 HDLED+ PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。...
  • Seite 159 N3150TM-ITX Serial ATA3 接頭 這兩組 SATA3 接頭皆支 SATA3_2 SATA3_1 援內部儲存裝置的 SATA (SATA3_1: 請參閱第 1 頁，編號 5） 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。 (SATA3_2: 請參閱第 1 頁，編號 2） SATA 電源接頭 請連接 SATA 電源線。 (SATA_POW1) （請參閱第 1 頁，編號 1） USB 2.0 排針 除了 I/O 面板上的三個...
  • Seite 160 前面板音訊排針 本排針適用於連接音訊 OUT_RET OUT2_L 裝置至前面板音訊。 (9-pin HD_AUDIO1) J_SENSE MIC_RED OUT2_R （請參閱第 1 頁，編號 PRESENCE# MIC2_R MIC2_L 25） 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C.
  • Seite 161 N3150TM-ITX 機殼風扇接頭 請將風扇纜線連接至風 +12V 扇接頭，並比對黑線及 (4-pin CHA_FAN1) CHA_FAN_SPEED FAN_SPEED_CONTROL （請參閱第 1 頁， 編號 接地針腳。 9） FAN_SPEED_CONTROL CPU 風扇接頭 本主機板配備 4-Pin CPU CPU_FAN_SPEED 風扇 ( 靜音風扇 ) 接頭。 (4-pin CPU_FAN1) +12V （請參閱第 1 頁， 編號 若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。...
  • Seite 162 數位 MIC 排針 1: +5V 2: 無 pin (5-pin DMIC1) （請參閱第 1 頁，編號 3: SPDIF_OUT/DMIC_CLK 26） 4: GND 5: DMIC_DATA 6: +3.3V 家庭劇院 PC 訊號名稱 訊號名稱 排針 HDMI CEC #Power_Button SMB_DATA 3.3V Standby (7-pin HTPC1) SMB_CLK 無接腳 （請參閱第 1 頁， 編號 Recording LED 24）...
  • Seite 163 N3150TM-ITX TPM 標頭 此接頭支援信賴平台模 組 (TPM) 系統，可確保 (17-pin TPMS1) （請參閱第 1 頁，編號 儲存金鑰、數位憑證、 密碼及資料的安全。 19） TPM 系統也能強化網路 PCIRST# 安全、保護數位身分並 FRAME PCICLK 確定平台完整性。 監視器開關排針 此排針可用於連接開啟／關閉 LVDS 面板顯示器背光的開關。 (2-pin MONITOR_ PWRDN SWITCH1) （請參閱第 1 頁，編號 5） 數位輸入 / 輸出排針 訊號名稱 訊號名稱 (10-pin JGPIO1) JGPIOPWR （請參閱第...
  • Seite 164 Spesifikasi • Bentuk dan Ukuran Mini-ITX Platform • Desain Kapasitor Solid • PCB Struktur Kaca Kepadatan Tinggi • Prosesor Intel® Quad-Core N3150 (hingga 2.08 GHz) • Teknologi Memori DDR3/DDR3L Kanal Ganda Memori • 2 slot DDR3/DDR3L SO-DIMM • Mendukung DDR3/DDR3L 1600/1066 non-ECC, memori tanpa buffer • Kapasitas maksimum memori sistem: 16GB (lihat PERHATIAN)
  • Seite 165 Panel I/O • 1 x port D-Sub Belakang • 1 x port HDMI • 4 x Port USB 3.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED) • Soket Audio HD: Mikrofon/Speaker Depan (Mendukung Optik SPDIF) • 2 x Konektor SATA3 6,0 Gb/s, mendukung fungsi NCQ, AHCI,...
  • Seite 166 • 3 x Header USB 2.0 (Mendukung 5 port USB 2.0) (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Header USB 3.0 dari Etron EJ188 (Mendukung 2 port USB 3.0) (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 64Mb AMI UEFI Legal BIOS dengan dukungan GUI Fitur BIOS • Menggunakan “Plug and Play”...
  • Seite 167 Sertifikasi • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows®...
  • Seite 168 Requirements • A Windows® 7 installation disk or USB drive • USB 3.0 drivers (included in the ASRock Support CD or website) • A Windows® PC • Win7 USB Patcher (included in the ASRock Support CD or website) Scenarios...
  • Seite 169 Select the “Win7 Folder” from Step1 by clicking the red circle as shown as the picture below. Step 4 Select the “USB Driver Folder” by clicking the red circle as shown as the picture below. If you are using ASRock’s Support CD for the USB 3.0 driver, please select your CD-ROM.
  • Seite 170 Step 5 Select where to save the ISO file by pressing the red circle as shown as the picture below. Step 6 If you want to burn the patched image to a CD, please check “Burn Image” and select “Target Device to Burn”.

  • Seite 171: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Seite 172: Ec Declaration Of Conformity

    EC-Declaration of Conformity For the following equipment: Motherboard (Product Name) N3150TM-ITX / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) is herewith confirmed to comply with the requirements set out in the Council...

Inhaltsverzeichnis
