Siemens FDB20x/FDB201-AA Montage

FDB20x/FDB201-AA
FDB22x/FDB221-AA
en Detector base
de Meldersockel
ru Основание извещателя
es Zócalo del detector
it Base del rivelatore
en Installation de

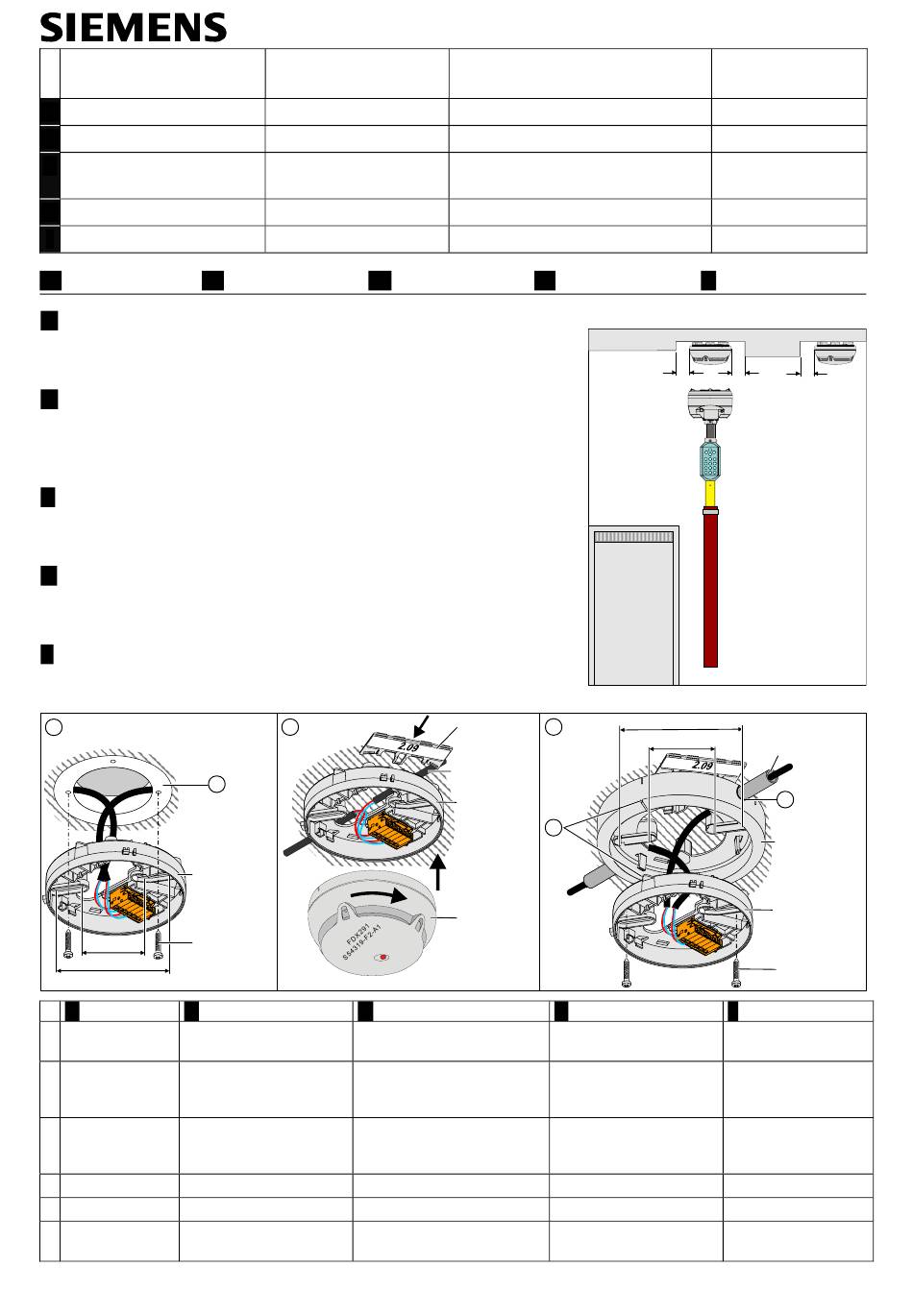

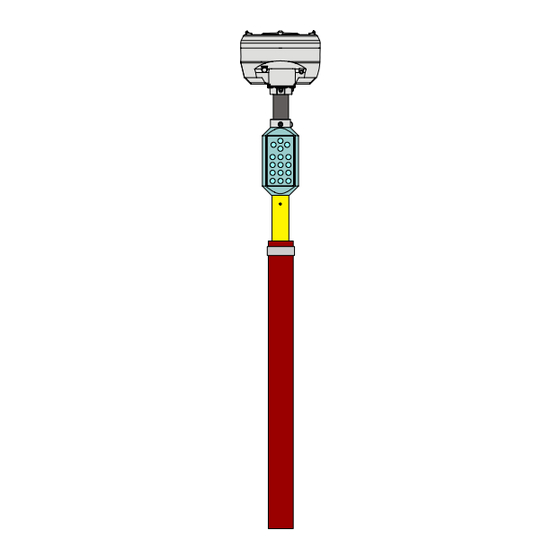

en Space requirements
When fitting the detector base, leave horizontal and vertical space
around the base for service and inspection work.
de Platzbedarf
Halten Sie bei der Montage der Meldersockel für Service- und
Revisionsarbeiten die horizontalen und vertikalen Freiräume ein.
Необходимое пространство
ru
При установке основания извещателя необходимо сохранить вокруг
основания свободное место горизонтально и вертикально для
выполнения обслуживания и проверки.
es Espacio requerido
Durante el montaje de los zócalos de detector, respete los espacios
horizontales y verticales para los trabajos de mantenimiento y revisión.
it
Ingombro
In occasione del montaggio delle basi del rivelatore, rispettare gli spazi
liberi orizzontali e verticali per lavori di manutenzione e di revisione.
A
FDB20x
FDB22x
FDB201-AA
FDB221-AA
max. Ø 4 mm
min. 46
max. 79
en de
A Recess-mounted Unterputz-Zuleitungen
supply leads
B Surface-mounted Aufputz-Zuleitungen bis
supply leads up to max. Ø 6 mm
max. Ø 6 mm
C Surface-mounted Aufputz-Zuleitungen bis
supply leads up to max. Ø 21 mm
max. Ø 21 mm
1 Recess box Unterputzdose
2 Marking Markierung
3 Break out required Gewünschte
entry points Leitungseinführungen ausbrechen
A6V10208546
FDB291
Base attachment
Sockelzusatz
Приставка для
основания
Base de montaje
Supporto per base
Montage ru
B
1
ru
Подводящие кабели (скрытая
проводка)
Подводящие кабели
(поверхностная проводка)
макс. Ø 6 мм
Подводящие кабели
(поверхностная проводка)
макс. Ø 21 мм
Коробка для скрытого монтажа
Маркировка
Точки ввода (вскрываемые
отверстия)
FDBZ291
Detector designation plate
Melderkennzeichen
Табличка с маркировкой
извещателя
Placa de designación del detector
Piastra di identificazione
Установка es Montaje
C
FDBZ291
max. Ø 6 mm
FDB201
FDB201-AA
FDB221
2
FDB221-AA
FDX291
es
Líneas de alimentación
para montaje empotrado
Líneas de alimentación
para montaje en superficie
hasta máx. Ø 6 mm
Líneas de alimentación
para montaje en superficie
hasta máx. Ø 21 mm
Caja empotrada
Marca
Romper las entradas de
línea deseadas
FDX291
Dummy detector
Dummy-Melder
Учебный
извещатель
Detector dummy
Finto rivelatore
it Montaggio
* *
* = min. 2 cm
max. 90
min. 46
max. Ø 21 mm
3
FDB291
FDB20x
FDB22x
FDB201-AA
FDB221-AA
max. Ø 4 mm
it
Linee di alimentazione
montate a incasso
Linee di alimentazione
montate a parete con Ø
max di 6 mm
Linee di alimentazione
montate a parete con Ø
max di 21 mm
Box incassato
Marcatura
Aprire le entrate cavo
richieste
