Sinteso™ Cerberus™ PRO
Handfeuermelder
FDM221, FDM223, FDM224
007001_v_de_--
2020-08-24
Handfeuermelder adressiert (FDnet/C-NET)
●
Handfeuermelder für die adressierten Brandmeldesysteme Sinteso FS20 und Cer-
berus PRO FS720
●

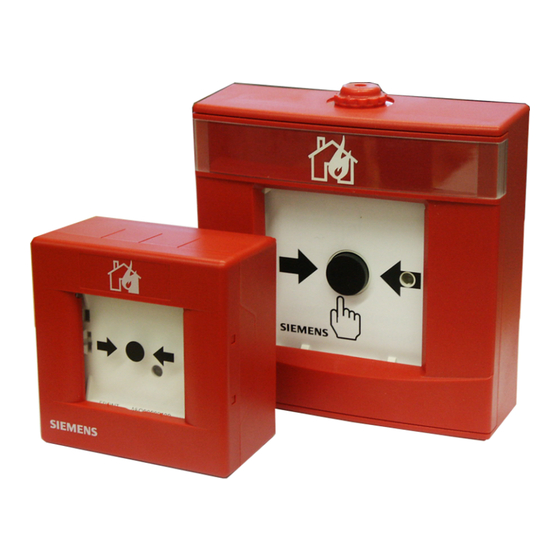

Handfeuermelder FDM221 mit direkter Auslösung: Typ 'A' nach EN 54-11
●
Handfeuermelder FDM223 mit indirekter Auslösung: Typ 'B' nach EN 54-11
●
Handfeuermelder FDM224 mit direkter Auslösung: Typ 'A' nach EN 54-11
●
Zweidrahtinstallation für alle Kabelarten
●
Kommunikation über FDnet/C-NET (Einzel adressiert)
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens FDM221
Inhaltszusammenfassung für Siemens FDM221

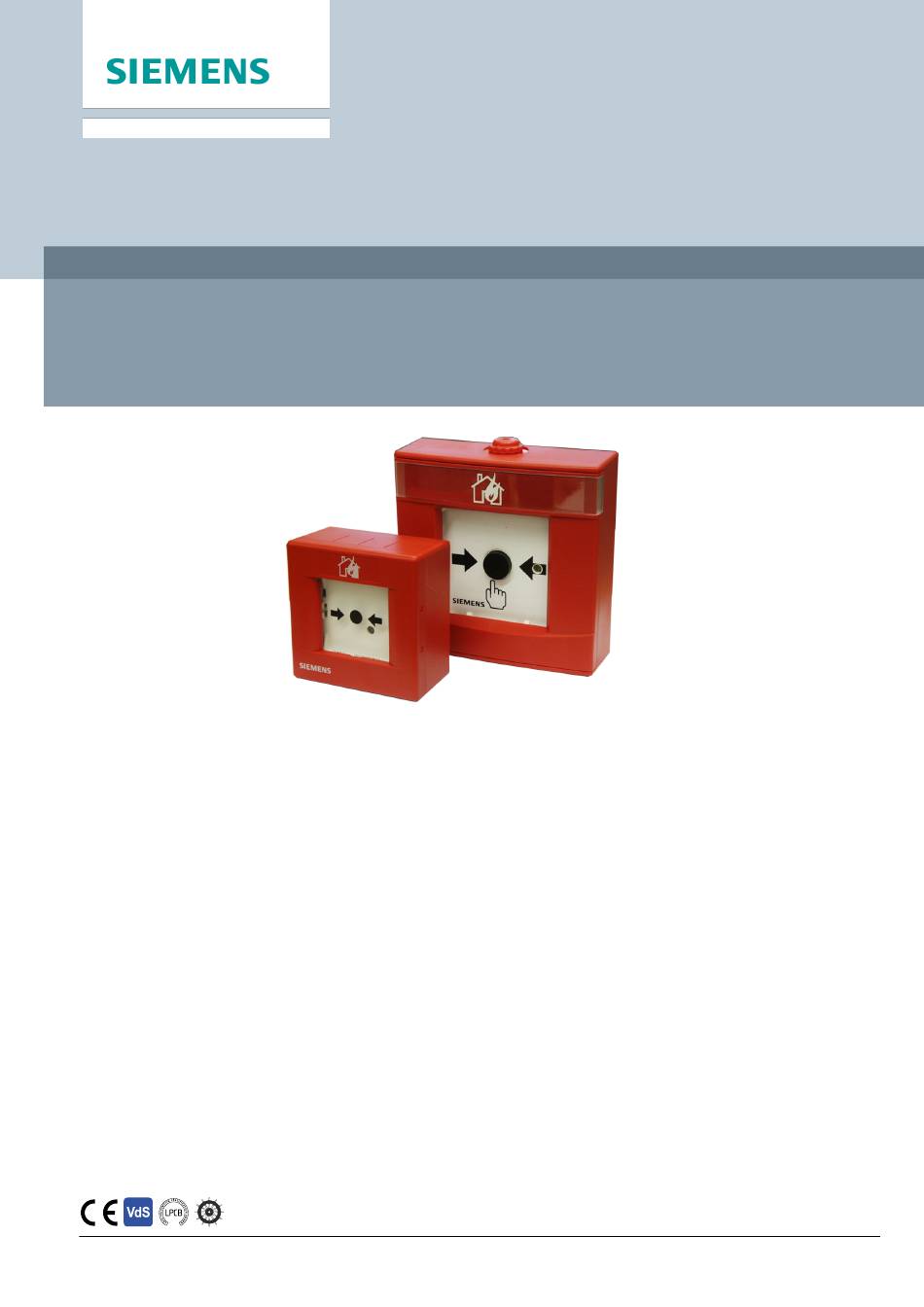

- Seite 1 Handfeuermelder adressiert (FDnet/C-NET) ● Handfeuermelder für die adressierten Brandmeldesysteme Sinteso FS20 und Cer- berus PRO FS720 ● Handfeuermelder FDM221 mit direkter Auslösung: Typ 'A' nach EN 54-11 ● Handfeuermelder FDM223 mit indirekter Auslösung: Typ 'B' nach EN 54-11 ● Handfeuermelder FDM224 mit direkter Auslösung: Typ 'A' nach EN 54-11 ●...
- Seite 2 ● Umweltfreundliche Verarbeitung ● Wiederverwertbare Materialien ● Elektronik und Kunststoffe einfach trennbar Funktionen Handfeuermelder FDM221 ● Direkte Alarmauslösung durch Eindrücken des Glaseinsatzes ● Rückstellen des Handfeuermelders durch Auswechseln des Glaseinsatzes ● Schutzdeckel FDMC291 (Zubehör) schützt den Handfeuermelder vor unbeabsichtigtem Glasbruch und Alarmauslösung.
- Seite 3 A5Q00004979 0,099 FDMH291-B Gehäuse blau mit Schlüssel A5Q00004980 0,099 FDMH291-G Gehäuse grün mit Schlüssel A5Q00004981 0,099 FDME221 Schaltungseinsatz A5Q00002451 0,061 Zubehör zu Handfeuermelder FDM221 Bezeichnung Bestellnummer Gewicht [kg] FDMC291 Schutzdeckel A5Q00001644 0,006 Ersatzmaterial zu Handfeuermelder FDM221 Bezeichnung Bestellnummer Gewicht [kg] FDMG291 Ersatzglas...
- Seite 4 Handfeuermelder komplett FDM223 Bezeichnung Bestellnummer Gewicht [kg] FDM223 Gehäuse rot, Glas, Schlüssel, A5Q00008098 0,296 Schaltungseinsatz, 2 Würgenippel (2-Loch), 2 Schilder Standard mit Haus und Feuerwehr/Brandmelder, Handfeuermelder FDM223/FDM224 Bezeichnung Bestellnummer Gewicht [kg] FDMH293-R Gehäuse rot mit Glas und Schlüssel A5Q00004023 0,252 FDMH297-R Gehäuse rot mit Glas und Schlüssel S54311-B7-A1 0,250 FDMH293-Y Gehäuse gelb mit Glas und...
- Seite 5 ● Unterputz-Kabeleinführung: – Für Unterputz-Kabeleinführung die Ausbruchstellen im Gehäuseboden ausbrechen. ● Aufputz-Kabeleinführung: – FDM221: Oben oder unten im Meldergehäuse ein Loch bohren (Markierung). Max. Kabelverschraubungen M20 verwenden. – FDM223/224: Die obere oder untere Öffnung für Kabelverschraubungen oder Wür- genippel M20 benutzen. ●...
- Seite 6 Technische Daten FDM221 FDM223 / FDM224 Betriebsspannung DC 12…33 V DC 12…33 V Betriebsstrom (Ruhe) 200 µA 200 µA Ext. Alarmindikator (AI) ‑ Max. 2 Betriebstemperatur -25…+70 °C -25…+70 °C Lagertemperatur -30…+75 °C -30…+75 °C Luftfeuchte (keine Betauung) ≤ 95 % rel. ≤ 95 % rel. Kommunikationsprotokoll FDnet/C-NET FDnet/C-NET Leiterquerschnitt 0,28…1,5 mm² 0,28…1,5 mm² Farbe ~RAL 3000 Feuerrot ~RAL 3000 Feuerrot ~RAL 5005 Signalblau ~RAL 1023 Verkehrsgelb...
- Seite 7 Maßbilder Handfeuermelder FDM221 46.5 Handfeuermelder FDM223, FDM224 mit Gehäuse FDMH293-x 134.3 43.2 Handfeuermelder FDM223, FDM224 mit Gehäuse FDMH297-R 43.2 Smart Infrastructure 007001_v_de_-- 2020-08-24...
- Seite 8 Herausgegeben von © Siemens Schweiz AG, 2007 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID 007001_v_de_-- Ausgabe 2020-08-24...
