Istruzioni per l'installatore

Installazione
I
Questo apparecchio non è provvisto di un dispositivo di
scarico del prodotti della com-bustione. Si raccoman-
da che sia installato in locali sufficientemente areati
secondo le di-sposizioni di legge vi-genti. La quantità
d'aria necessaria alla combustione non deve essere
inferiore a 2.0 m /h per ogni kW dipotenza installato.
3
Vedi tabella potenze bruciatori.
Posizionamento (Fig. 2)
L'apparecchio è previsto per essere incas-sato in un
piano dilavoro come illustrato nell'apposita figura.Prima
diinserire il piano predisporre la guarnizione di tenuta
su tutto il perimetro della foratura d'incasso.
X

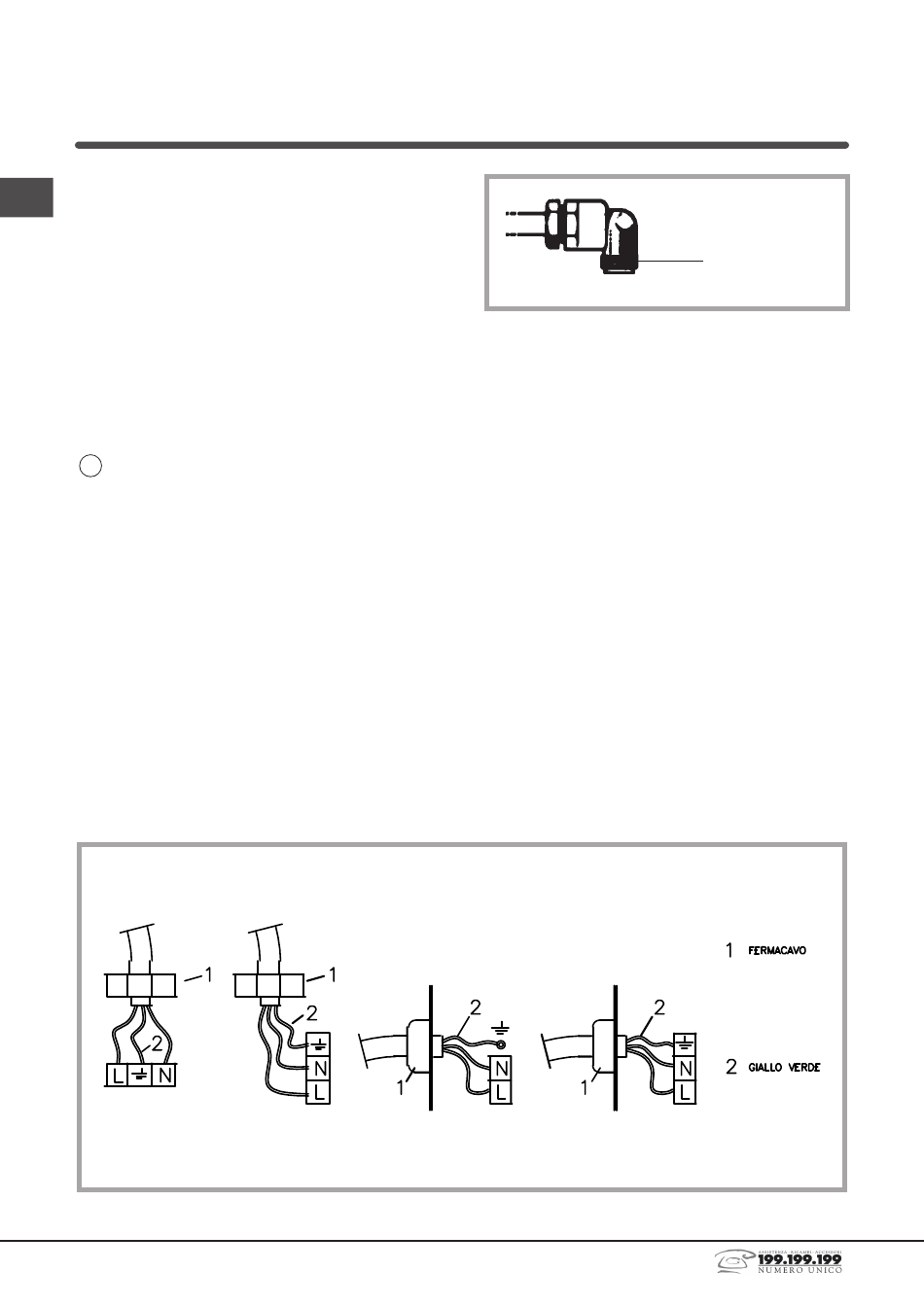

Collegamento gas (Fig. 3)
Collegare l'apparecchiatura alla bombola o all'impianto
secondo le prescrizionidelle norme in vigore accertandosi
preventivamente che l'apparecchiatura sia predisposta al
tipo di gas disponibile. Le condizioni di predisposizione
sono riportate sulla targhetta apparecchio. In caso contrario
vedi: "Adattamento a diverso tipo di gas". Verificare inoltre
che la pressione di alimentazione rientri nei valoririportati
nella tabella: "Caratteristiche utilizzatori". Allacciamento
metallico rigido/semirigido Eseguire l'allacciamento con
raccordi e tubi metallici (anche flessibili) in modo da non
provocare sollecitazioni agli organiinterni all'apparecchio.
N.B. - Ad installazione ultimata controllare, con una
soluzione saponosa, la perfetta tenuta di tutto il sistema
di collegamento.
6
Fig. 3
Collegamento elettrico (Fig. 4)
Prima di effettuare l'allacciamento elettrico accertarsi che:
• le caratteristiche dell'impianto siano tali da soddisfare
quanto indicato sulla targa matricola applicata sul
fondo del piano;
• l'impianto sia munito diun efficace collegamento di
terra secondo le norme e le disposizionidi legge in
vigore. La messa a terra è obbligatoria a termini di
legge.
Nel caso che l'apparecchiatura non sia munita dicavo
e/o di relativa spina utilizzare materiale idoneo per
l'assorbimento indicato in targa matricola e per la
temperatura di lavoro. Il cavo in nessun punto dovrà
raggiungere una temperatura superiore di 50 °C a
quella ambiente.
Per il collegamento diretto alla rete è necessario
interporre un interruttore omnipolare dimensionato per
il carico di targa che assicuri la sconnessione della
rete con una distanza di apertura dei contatti che
consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III, conformemente
alle regole di installazione (il cavo di terra giallo/verde
non deve essere interrotto). La presa o l'interruttore
omnipolare devono essere facilmente reggiungibili con
l'apparecchiatura installata.
ISO 7/1
ISO 228/1 (FR)
Fig. 4
