ZZ1102 I/O-Modul
4 Lieferumfang
● 1x CR0403 BasicController, vorprogrammiert
Der BasicController wird vorprogrammiert geliefert� Bei Einzelbestellung ist der BasicController
nicht vorprogrammiert�
● 1x EC0401 Abdeckung mit Kabeldichtung für BasicController
● 1x E3M171 CAN/Power Adapterkabel zum Anschluss des BasicControllers an den O3M 3D-Sensor
● 1x EC9206 Anschlusskabel mit Kontaktgehäuse für BasicController (Eingänge)
● 2x EC9207 Anschlusskabel mit Kontaktgehäuse für BasicController (Ausgänge)
● 1 x Inbetriebnahmeanleitung
5 Funktion
Der im Set enthaltene BasicController wird über das CAN/Power Adapterkabel mit dem O3M 3D-Sensor
verbunden und mit Spannung versorgt�
Der O3M 3D-Sensor kommuniziert mit dem BasicController über den CAN-Bus�
Der BasicController CR0403 übersetzt an den Input-Pins und Output-Pins die Daten des O3M 3D-Sensor�

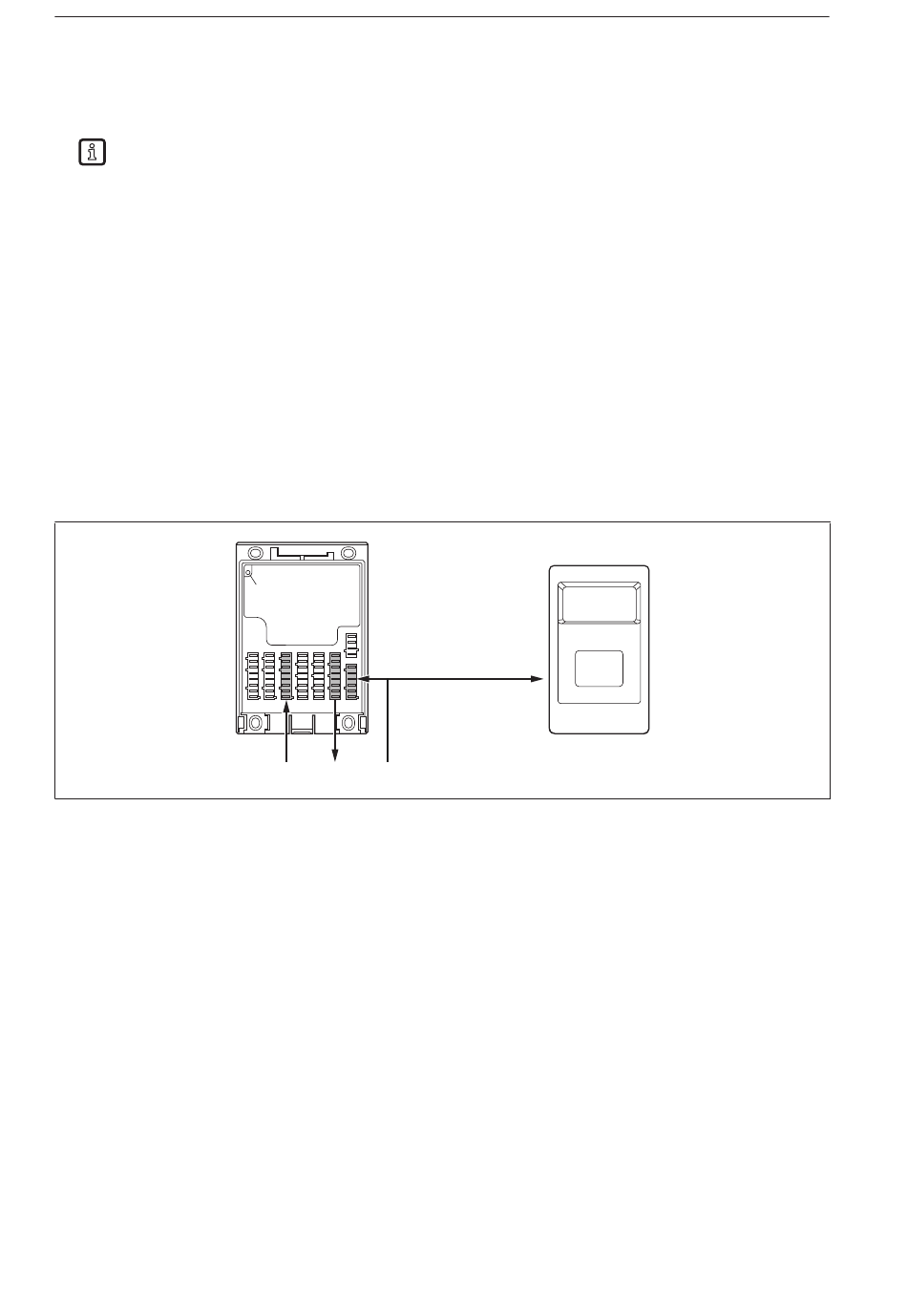

Abb� 1: Übersicht
4
LED
N2
A
B
C
D
E
F
P/N1
IN
OUT
PWR
CAN
