Originalbetriebsanleitung
DE
Sicherheitsschaltgerät
mit Halbleiterausgängen
G1503S
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm G1503S

  • Seite 1 Originalbetriebsanleitung Sicherheitsschaltgerät mit Halbleiterausgängen G1503S...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������5 3 Lieferumfang ��������������������������������������������������������������������������������������������������������6 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 4�1 Auflagen zur Hardware-Projektierung ������������������������������������������������������������7 4�1�1 Produktunabhängige Auflagen �������������������������������������������������������������7 4�1�2 Produktabhängige Auflagen �����������������������������������������������������������������7 5 Aufbau und Funktionsweise ���������������������������������������������������������������������������������8 5�1 Anzeigeelemente und Anschlüsse �����������������������������������������������������������������8 5�2 Blockschaltbild �����������������������������������������������������������������������������������������������9 6 Montage �������������������������������������������������������������������������������������������������������������10 7 Elektrischer Anschluss ���������������������������������������������������������������������������������������10...
  • Seite 3 8�4�3 Fehlerdiagnose �����������������������������������������������������������������������������������36 8�5 Sicherheitsschaltgerät für NOT-HALT, für 2-kanalige Sicherheitsschaltgeber mit Kontaktausgang und ohne Gleichzeitigkeitsüberwachung oder für mecha- nische Schaltgeber ���������������������������������������������������������������������������������������������38 8�5�1 Anschluss �������������������������������������������������������������������������������������������38 8�5�2 Funktion ����������������������������������������������������������������������������������������������39 8�5�3 Fehlerdiagnose �����������������������������������������������������������������������������������41 9 Maßzeichnung ���������������������������������������������������������������������������������������������������43 10 Technische Daten ��������������������������������������������������������������������������������������������43 11 Prüfungen/Zulassungen �����������������������������������������������������������������������������������45 12 Begriffe und Abkürzungen �������������������������������������������������������������������������������46...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung Die Betriebsanleitung ist Bestandteil des Gerätes� Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie, Maschinen- richtlinie und Sicherheitsvorschriften� Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt� Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 5: Sicherheitshinweise

    2 Sicherheitshinweise • Befolgen Sie die Angaben der Betriebsanleitung� • Unsachgemäße Verwendung kann zu Fehlfunktionen des Geräts führen� Infolgedessen sind Sach- und/oder Personenschäden im Anlagenbetrieb möglich� Beachten Sie daher alle Hinweise zur Installation und Handhabung des Geräts in diesem Dokument� Beachten Sie auch die Sicherheitshinweise für den Betrieb der Gesamtanlage�...
  • Seite 6: Lieferumfang

    (z�B� BWS nach EN 61496-1) mit Kontaktausgang und ohne Gleichzeitigkeitsüberwachung (Gleichzeitigkeit unendlich) oder für mechanische Schaltgeber (→ 8.5) ifm electronic gmbh übernimmt keine Haftung bezüglich der Verwendbarkeit von Geräten externer Hersteller� Der sichere Zustand ist der ausgeschaltete Zustand (stromloser Zustand: Logisch "0") von mindestens einem der Halbleiterausgänge 13 bzw�...
  • Seite 7: 4�1 Auflagen Zur Hardware-Projektierung

    4.1 Auflagen zur Hardware-Projektierung Der Einsatz des Sicherheitsschaltgeräts G1503S hat unter Beachtung der folgenden Auflagen zu erfolgen: 4.1.1 Produktunabhängige Auflagen Die sicherheitstechnischen Anforderungen der jeweiligen Applikation müssen mit den hier zugrunde gelegten Anforderungen übereinstimmen� Die in dieser Anleitung angegebenen technischen Daten müssen eingehalten werden�...
  • Seite 8: Aufbau Und Funktionsweise

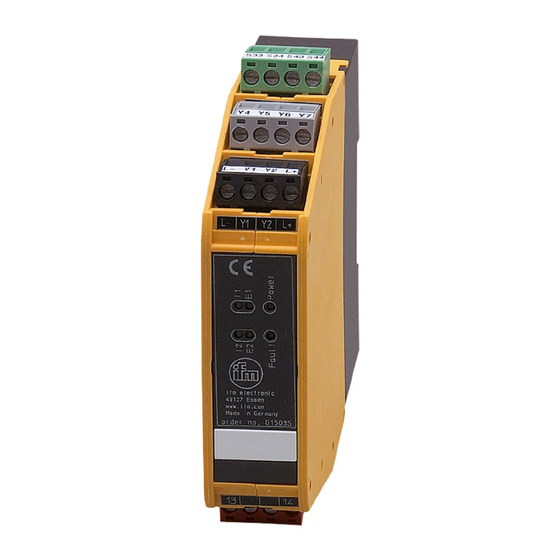

    5 Aufbau und Funktionsweise 5.1 Anzeigeelemente und Anschlüsse IN 1 OUT 1 POWER FAULT OUT 2 IN 2 Versorgungsspannung (L-, L+), Auswahlklemmen (Y1, Y2) Y4, Y5, Y6, Y7: Betriebsartwahl, Hilfsausgang S33, S34, S43, S44: Anschluss für Sicherheitseingänge / Ausgänge OUT 1 LED gelb: Ansteuerung des Halbleiterausgangs Kanal 1 OUT 2 LED gelb: Ansteuerung des Halbleiterausgangs Kanal 2...
  • Seite 9: 5�2 Blockschaltbild

    5.2 Blockschaltbild...
  • Seite 10: Montage

    6 Montage ► Montieren Sie das Gerät auf eine Normschiene in einem staub- und feuchtigkeitsgeschützten Gehäuse (mind� IP54 - Verschmutzungsgrad 2)� 7 Elektrischer Anschluss ► Nur 60/75°C Kupferleitungen verwenden� 7.1 Versorgungsspannung Das externe Versorgungsgerät muss über eine sichere Trennung verfügen� Im Fehlerfall darf die Spannung den Wert von 60 V DC für maximal 200 ms überschreiten, ohne den Wert von 120 V DC zu überschreiten�...
  • Seite 11: 7�2 Rückführkontakte / Überwachter Oder Automatischer Start

    7.2 Rückführkontakte / überwachter oder automatischer Start Automatischer Start Automatische Aktivierung ohne Überwachung� L- Y1 Y2 L+ Überwachung der Rückführkontakte (Öffner) bei automatischem Start Die Freigabe erfolgt bei geschlossenen Rückführkontakten� Beachten Sie den durch die Rückführkontakte fließenden Strom (→ 10 Technische Daten). 1: Rückführkontakt Überwachter Start Freigabe der Halbleiterausgänge:...
  • Seite 12: 7�3 Ausgangskreis

    7.3 Ausgangskreis Last anschließen ► Schließen Sie die zu steuernde Last an die Halbleiterausgänge an C1 (13, 14) an� Beachten Sie die maximalen und minimalen Lastbe- dingungen (→ 10 Technische Daten). Ausgang Y7 stellt ein nicht sicherheitsgerichtetes Signal zur Mitteilung an eine SPS bereit� Das Signal entspricht den logischen Pegeln der sicheren Halbleiterausgänge 13, 14�...
  • Seite 13: Anschluss - Funktion - Fehlerdiagnose

    8 Anschluss - Funktion - Fehlerdiagnose Das Sicherheitsschaltgerät kann auf unterschiedliche Weise angeschlossen bzw� verwendet werden: 1� Sicherheitsschaltgerät für Sicherheitsschaltgeber mit 2 PNP Ausgängen (z� B� GM701S)� 2� Sicherheitsschaltgerät für taktende Sicherheitsschaltgeber (z� B� GM504S)� 3� Schaltgerät für Zweihandschaltung gemäß EN 574 mit elektronischen Schalt- gebern�...
  • Seite 14: 8�1 Sicherheitsschaltgerät Für Sicherheitsschaltgeber Mit 2 Pnp Ausgängen

    PNP Ausgängen Beispiele für Sicherheitsschaltgeber: • Induktiver Sicherheitssensor GM701S • Lichtschranke • Lichtgitter (BWS nach EN 61496-1) • Laserscanner 8.1.1 Anschluss Sicherheitsschaltgeber mit einem Stromverbrauch ≤ 50 mA: G1503S 1: Sicherheitsschaltgeber Sicherheitsschaltgeber mit einem Stromverbrauch > 50 mA: G1503S 1: Sicherheitsschaltgeber...
  • Seite 15: 8�1�2 Funktion

    8.1.2 Funktion Eingangsbeschaltung Ausgangszustand LED-Anzeige Blinkzustand aufheben: ► Eingänge in richtiger zeitlicher Abfolge aktivieren (→ Abb. oben)
  • Seite 16 Eingangsbeschaltung Ausgangszustand LED-Anzeige...
  • Seite 17 Eingangsbeschaltung Ausgangszustand LED-Anzeige...
  • Seite 18: 8�1�3 Fehlerdiagnose

    8.1.3 Fehlerdiagnose Bei Fehler zuerst Sicherheitsschaltgerät aus- und wieder einschalten! LED-Anzeige Fehlerursache Fehlerbehebung • Keine Spannungsversorgung ► Verdrahtung prüfen • Überspannung ► Netzteil prüfen • Anschluss A1/A3 bzw� A1/A2 vertauscht • Leitungsbruch ► Verdrahtung prüfen • Rückführkontakte offen ► Sicherheitsschaltgerät aus- und wieder ein- schalten •...
  • Seite 19 LED-Anzeige Fehlerursache Fehlerbehebung • Überspannung ► Verdrahtung prüfen • Unterspannung ► Netzteil prüfen • Überspannung ► Verdrahtung prüfen • Unterspannung ► Netzteil prüfen • Unterspannung ► Verdrahtung prüfen ► Netzteil prüfen • Kurzschlüsse ► Verdrahtung prüfen • Eingang S43 mehr als 0,5 s ►...
  • Seite 20: 8�2 Sicherheitsschaltgerät Für Taktende Sicherheitsschaltgeber

    Beispiel für Sicherheitsschaltgeber: • Induktiver Sicherheitssensor GM504S Es können bis zu 10 taktende Sicherheitsschaltgeber an einem Sicherheitsschalt- gerät angeschlossen werden� 8.2.1 Anschluss Anschluss von einem Sicherheitsschaltgeber: G1503S 1: Sicherheitsschaltgeber Anschluss von 2 Sicherheitsschaltgebern: G1503S 1: Sicherheitsschaltgeber 1 2: Sicherheitsschaltgeber 2...
  • Seite 21 Zu empfehlen ist die Verwendung der Safety splitter box E11569: G1503S 1: Sicherheitsschaltgeber 1 3: E11569 wh = weiß 2: Sicherheitsschaltgeber 2 4: z�B� EVC014 bk = schwarz 5: z�B� EVC001 bn = braun bu = blau Anschluss von 3-10 Sicherheitsschaltgebern:...
  • Seite 22 Zu empfehlen ist die Verwendung der Safety splitter box E11569: G1503S 1: Sicherheitsschaltgeber 1 4: E11569 wh = weiß 2: Sicherheitsschaltgeber 2 5: z�B� EVC014 bk = schwarz 3: Sicherheitsschaltgeber 3 6: z�B� EVC001 bn = braun bu = blau...
  • Seite 23: 8�2�2 Funktion

    8.2.2 Funktion Eingangsbeschaltung Ausgangszustand LED-Anzeige 1: Einziger oder letzter Sicherheitsgeber einer Schalterkette 2: td = max� 16 ms...
  • Seite 24: 8�2�3 Fehlerdiagnose

    8.2.3 Fehlerdiagnose Bei Fehler zuerst Sicherheitsschaltgerät aus- und wieder einschalten! LED-Anzeige Fehlerursache Fehlerbehebung • Keine Spannungsversorgung ► Verdrahtung prüfen • Überspannung ► Netzteil prüfen • Anschluss A1/A2 vertauscht • Leitungsbruch ► Verdrahtung prüfen • Rückführkontakte offen ► Sicherheitsschaltgerät aus- • Zeitabhängigkeit der Kontakte und wieder einschalten •...
  • Seite 25 LED-Anzeige Fehlerursache Fehlerbehebung • Kurzschluss S43/L+ bzw� S34/ ► Verdrahtung prüfen • Fehlender Takt ► Verdrahtung prüfen • Verdrahtungsfehler • Anschluss A2/A3 vertauscht • Kurzschluss S43/L- • Überspannung ► Verdrahtung prüfen • Unterspannung ► Netzteil prüfen • Überspannung ► Verdrahtung prüfen •...
  • Seite 26: 8�3 Schaltgerät Für Zweihandschaltung Mit Elektronischen Schaltgebern

    8.3 Schaltgerät für Zweihandschaltung mit elektronischen Schaltgebern Beispiel für elektronische Schaltgeber: • Kapazitive Sensoren Produktauswahl siehe auch www�ifm-electronic�com Diese Beschaltung entspricht den Anforderungen des Typs IIIB nach EN 574� Durch Anwendung von entsprechenden Schaltern mit zwei unabhängigen Schaltgliedern, interner Plausibilitätskontrolle und geschützten Leitungen bzw�...
  • Seite 27: 8�3�2 Funktion

    8.3.2 Funktion Eingangsbeschaltung Ausgangszustand LED-Anzeige 1: elektronischer Sicherheitsschaltgeber 1 2: elektronischer Sicherheitsschaltgeber 2...
  • Seite 28 Eingangsbeschaltung Ausgangszustand LED-Anzeige 1: elektronischer Sicherheitsschaltgeber 1 2: elektronischer Sicherheitsschaltgeber 2...
  • Seite 29: 8�3�3 Fehlerdiagnose

    8.3.3 Fehlerdiagnose Bei Fehler zuerst Sicherheitsschaltgerät aus- und wieder einschalten! LED-Anzeige Fehlerursache Fehlerbehebung • Keine Spannungsversorgung ► Verdrahtung prüfen • Überspannung ► Netzteil prüfen • Anschluss A1/A3 bzw� A1/A2 vertauscht • Leitungsbruch ► Verdrahtung prüfen • Rückführkontakte offen ► Sicherheitsschaltgerät aus- •...
  • Seite 30 LED-Anzeige Fehlerursache Fehlerbehebung • Überspannung ► Verdrahtung prüfen • Unterspannung ► Netzteil prüfen • Unterspannung ► Verdrahtung prüfen ► Netzteil prüfen • Kurzschlüsse ► Verdrahtung prüfen • Eingänge S34 und S43 nicht ► Verdrahtung prüfen innerhalb von 0,5 s aktiviert ►...
  • Seite 31: Schaltgerät Für Zweihandschaltung Mit Mechanischen

    Anforderungen des Typs IIIB nach EN 574� Durch Anwendung von entsprechenden zugelassenen Schaltern nach EN 60947-5-1 Anhang K und geschützten Leitungen bzw� abgeschirmten Leitungen ist eine Anwendung bis Typ IIIC möglich� G1503S 1: mechanischer Sicherheitsschaltgeber 1 2: mechanischer Sicherheitsschaltgeber 2...
  • Seite 32 Anschluss von mechanischen Schaltern entsprechend Typ IIIC nach EN 574 G1503S 1: mechanischer Schaltgeber 1 (keine 2: mechanischer Schaltgeber 2 (keine zwangsgeführten Kontakte) zwangsgeführten Kontakte) Anschluss eines 2-kanaligen Sicherheitsschaltgebers z�B� "Berührungslos wirkende Schutzeinrichtung" (BWS) nach EN 61496-1 G1503S 1: Kontakt 1 der BWS...
  • Seite 33: 8�4�2 Funktion

    8.4.2 Funktion Eingangsbeschaltung Ausgangszustand LED-Anzeige : Schließer betätigt...
  • Seite 34 Eingangsbeschaltung Ausgangszustand LED-Anzeige : Schließer betätigt...
  • Seite 35 Eingangsbeschaltung Ausgangszustand LED-Anzeige : Schließer betätigt...
  • Seite 36 8.4.3 Fehlerdiagnose Bei Fehler zuerst Sicherheitsschaltgerät aus- und wieder einschalten! LED-Anzeige Fehlerursache Fehlerbehebung • Keine Spannungsversorgung ► Verdrahtung prüfen • Überspannung ► Netzteil prüfen • Anschluss A1/A3 bzw� A1/A2 vertauscht • Leitungsbruch ► Verdrahtung prüfen • Rückführkontakte offen ► Sicherheitsschaltgerät aus- •...
  • Seite 37 LED-Anzeige Fehlerursache Fehlerbehebung • Unterspannung ► Verdrahtung prüfen ► Netzteil prüfen • Kurzschlüsse ► Verdrahtung prüfen • Eingänge S34 und S43 nicht ► Verdrahtung prüfen innerhalb von 0,5 s aktiviert ► Eingänge deaktivieren und (→ 8.4.2) wieder aktivieren • Rückführkontaktfehler •...
  • Seite 38: Nische Schaltgeber

    "Berührungslos wirkende Schutzeinrichtungen" (BWS) nach EN 61496-1� Die Kontakte der Schaltgeber müssen einen Mindeststrom von 6 mA zulas- sen� 8.5.1 Anschluss Anschluss NOT-HALT / 2-kanalige Sicherheitsschaltgeber: G1503S 1: Sicherheitsschaltgeber Anschluss zweier mechanischer Schalter: G1503S 1: mechanischer Schaltgeber 1 2: mechanischer Schaltgeber 2...
  • Seite 39: 8�5�2 Funktion

    8.5.2 Funktion Eingangsbeschaltung Ausgangszustand LED-Anzeige 1: Sicherheitsschaltgeber 1 2: Sicherheitsschaltgeber 2 3: Reihenfolge und Zeitdifferenz unerheblich (Gleichzeitigkeit unendlich) : Schließer betätigt...
  • Seite 40 Eingangsbeschaltung Ausgangszustand LED-Anzeige : Schließer betätigt...
  • Seite 41: 8�5�3 Fehlerdiagnose

    8.5.3 Fehlerdiagnose Bei Fehler zuerst Sicherheitsschaltgerät aus- und wieder einschalten! LED-Anzeige Fehlerursache Fehlerbehebung • Keine Spannungsversorgung ► Verdrahtung prüfen • Überspannung ► Netzteil prüfen • Kurzschluss ► Verdrahtung prüfen • Leitungsbruch • Kurzschluss ► Verdrahtung prüfen • Leitungsbruch • Kurzschluss ►...
  • Seite 42 LED-Anzeige Fehlerursache Fehlerbehebung • Anschluss A2/A3 vertauscht ► Verdrahtung prüfen • Fehlende Brücke Y4/Y5 ► Verdrahtung prüfen • Überspannung ► Verdrahtung prüfen • Unterspannung ► Netzteil prüfen • Überspannung ► Verdrahtung prüfen • Unterspannung ► Netzteil prüfen • Unterspannung ► Verdrahtung prüfen ►...
  • Seite 43: Maßzeichnung

    9 Maßzeichnung 1: Schraubklemme (mitgeliefert) 10 Technische Daten G1503S Sicherheitsschaltgerät mit Halbleiterausgängen Steckleiste Phoenixkontakt MSTBO Entspricht den Anforderungen: EN ISO 13849-1:2008+AC2009, Kategorie 4 PL e, SIL 3 (IEC 62061) Elektrische Ausführung Halbleiter (2 OSSD) Ausgangsfunktion 2 sichere kurzschlussfeste Halbleiterausgänge (P-schaltend), 1 Signalausgang (P-schaltend) Betriebsspannung 24 V DC (19,2���30) inkl�...
  • Seite 44 Funktionsanzeige Spannung (grün), Fehler (1 x rot), Schaltzustand (2 x gelb), Eingang (2 x gelb) Bereitschaftsverzögerungszeit < 6 s Dauer Abschalttestimpuls ≤ 500 µs Spannungsabfall (je OSSD) ≤ 2,5 V @ 100 mA Reaktionszeit [ms] gemäß Eingangsbeschaltung → Kapitel 8�1 8�2 8�3 8�4...
  • Seite 45: Prüfungen/Zulassungen

    11 Prüfungen/Zulassungen Das Sicherheitsschaltgerät G1503S wurde vom TÜV-Nord geprüft und zertifiziert� Die Entwicklung und Prüfung des Sicherheitsschaltgeräts erfolgte unter anderem unter Berücksichtigung folgender Richtlinien und Normen: • 2006/42/EG Maschinenrichtlinie • 2004/108/EG EMV-Richtlinie • 2014/30/EU EMV-Richtlinie (gültig ab 20�04�2016) • 2006/95/EG Niederspannungsrichtlinie •...
  • Seite 46: Begriffe Und Abkürzungen

    Wahrscheinlichkeit eines (gefahrbrin- (PFH Failure per Hour genden) Ausfalls pro Stunde Performance Level PL nach EN ISO 13849-1 Safety Integrity Level SIL 1-4 nach IEC 61508 Speicherprogrammierbare Steuerung Technische Daten und weitere Informationen unter www.ifm.com → Select your country → Datenblatt-Suche:...
