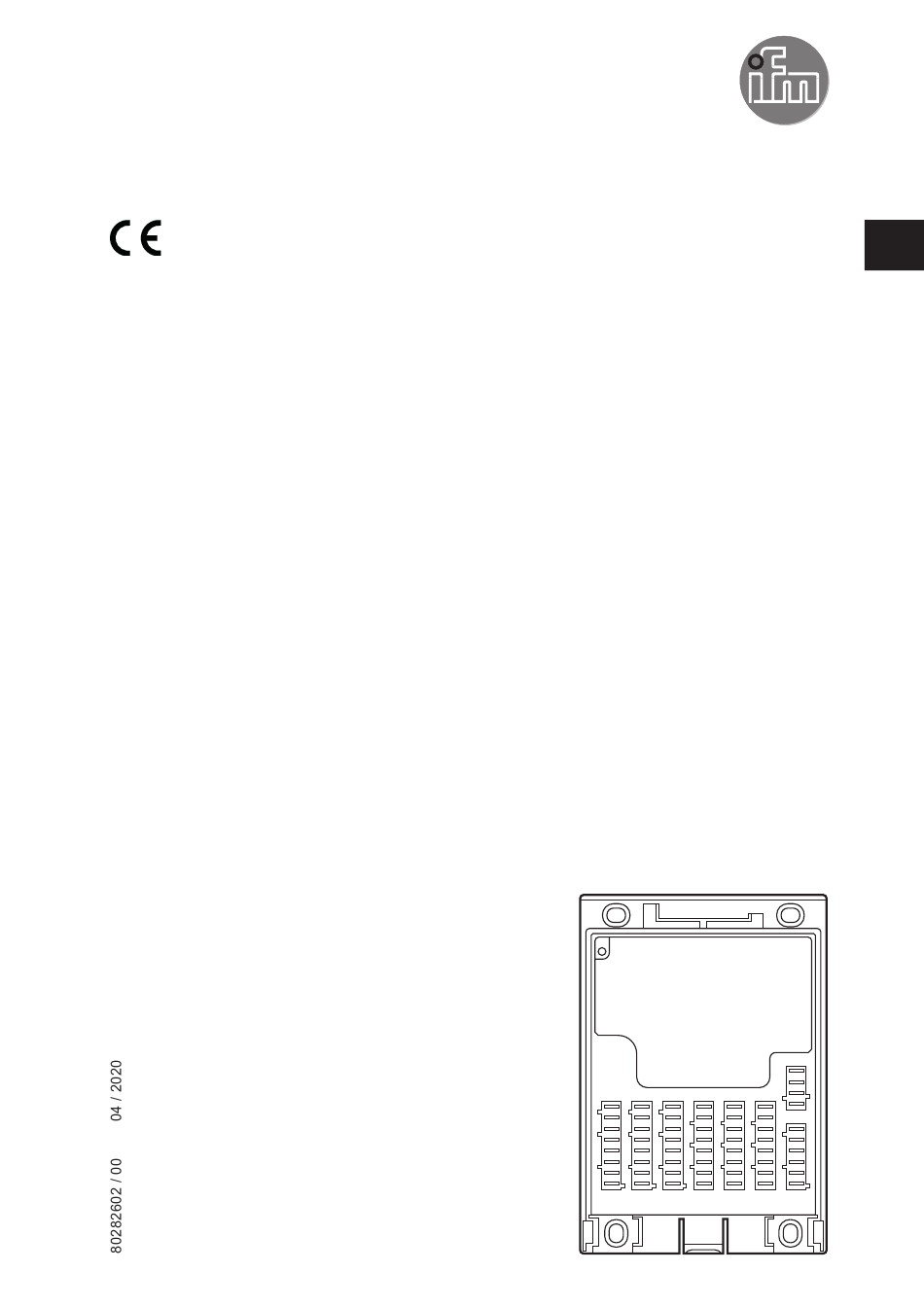

Inbetriebnahmeanleitung
DE
O3M
I/O-Modul
ZZ1102
A
B
C
D
E
F
P⁄N¹

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm ZZ1102

  • Seite 1 Inbetriebnahmeanleitung I/O-Modul ZZ1102 N² P⁄N¹...
  • Seite 2: Inhaltsverzeichnis

    9 Inbetriebnahme� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11 1 Vorbemerkung Anleitung, technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com� Ausführliche Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR- Code auf dem Gerät, auf der Verpackung oder über www�ifm�com�...
  • Seite 3: Sicherheitshinweise

    ► Das Set nur zur Unterstützung als Assistenzsystem verwenden� 3 Bestimmungsgemäße Verwendung Das Set ZZ1102 digitalisiert beliebige Eingangssignale für den O3M 3D-Sensor� Desweiteren können die Ausgangssignale des O3M 3D-Sensors analog oder digital verarbeitet werden� Der im Set enthaltene BasicController wird zu diesem Zweck mit dem mitgelieferten CAN/Power...
  • Seite 4: Lieferumfang

    ZZ1102 I/O-Modul 4 Lieferumfang ● 1x CR0403 BasicController, vorprogrammiert Der BasicController wird vorprogrammiert geliefert� Bei Einzelbestellung ist der BasicController nicht vorprogrammiert� ● 1x EC0401 Abdeckung mit Kabeldichtung für BasicController ● 1x E3M171 CAN/Power Adapterkabel zum Anschluss des BasicControllers an den O3M 3D-Sensor ●...
  • Seite 5: Montage

    ZZ1102 I/O-Modul 6 Montage Detaillierte Hinweise zur Montage befinden sich in der Montageanleitung des BasicControllers CR0403� ACHTUNG Der BasicController kann am Anbauort Motor beschädigt werden� ► Den BasicController am Anbauort Karosserie montieren� ► Den BasicController über die Anschraubpunkte (1) an einem geeigneten Untergrund montieren.
  • Seite 6: 7�1 Anschlussbelegung O3M 3D-Sensor

    ZZ1102 I/O-Modul 7.1 Anschlussbelegung O3M 3D-Sensor ① Stromversorgung und CAN-Bus Shield 24 V CAN High CAN Low Abb� 4: Anschlussbelegung O3M 3D-Sensor, Rückseite 7.2 Anschlussbelegung BasicController Die Anschlüsse der Versorgungsleitungen, CAN-Schnittstellen und Ein-/Ausgänge erfolgen über 6,3 x 0,8 mm Flachstecker auf der Frontseite des BasicControllers�...
  • Seite 7 ZZ1102 I/O-Modul Block CR0403 Vorprogrammierung analoger IN 00 Spannungseingang A/D 12 Bit 0���32000 mV analoger Stromeingang IN 01 A/D 12 Bit 0 … 20 mA IN 02���03 binäre Spannungseingänge IN 04���07 binäre Spannungseingänge IN 08 Internal use verknüpft mit Logik O3M →...
  • Seite 8: 7�2�1 Basiccontroller Anschließen

    ZZ1102 I/O-Modul Mit der Software ifm Vision Assistant muss die Ausgabe der digitalen Ausgänge über den CAN-Bus aktiviert werden werden: ► ifm Vision Assistant starten� ► 3D-Sensor mit ifm Vision Assistant verbinden� ► Funktion [Anwendung] klicken: ► Funktion [Logik] klicken: ►...
  • Seite 9 ZZ1102 I/O-Modul Abdeckung montieren: ► Verriegelungshebel (1) der Abdeckung nach vorne schwenken� ► Abdeckung schräg auf den BasicController (2) aufsetzen� Dazu die beiden Führungsbügel (3) in die vorgesehenen Aufnahmeschlitze des BasisControllers stecken� ► Abdeckung andrücken� ► Verriegelungshebel (1) in die Ausgangsposition zurückschwenken�...
  • Seite 10: Bedien- Und Anzeigeelemente

    ZZ1102 I/O-Modul 8 Bedien- und Anzeigeelemente Die Status-LED des BasicControllers zeigt durch Farbe und Taktung die Betriebszustände des Systems an� P/N1 1: Status-LED des BasicControllers (grün/rot) 2: LED-Lichtführung in der Abdeckung BasicController / O3M 3D-Sensor: Initialisierung 250 ms 250 ms...
  • Seite 11: Inbetriebnahme

    Der BasicController ist für die Applikation vorprogrammiert (→ 7.2, Tabelle 1 ) und kann direkt nach Montage und elektrischem Anschluss in Betrieb genommen werden� Werden weitere Ein- und Ausgangssignale benötigt, können diese in der Logik des O3M 3D-Sensors mit Hilfe des ifm Vision Assistant definiert werden�...
