Einstellungen Schalter S1 - Masterflex Ecoline-E Montage Und Elektrische Anschlüsse

Montage und
elektrische Anschlüsse

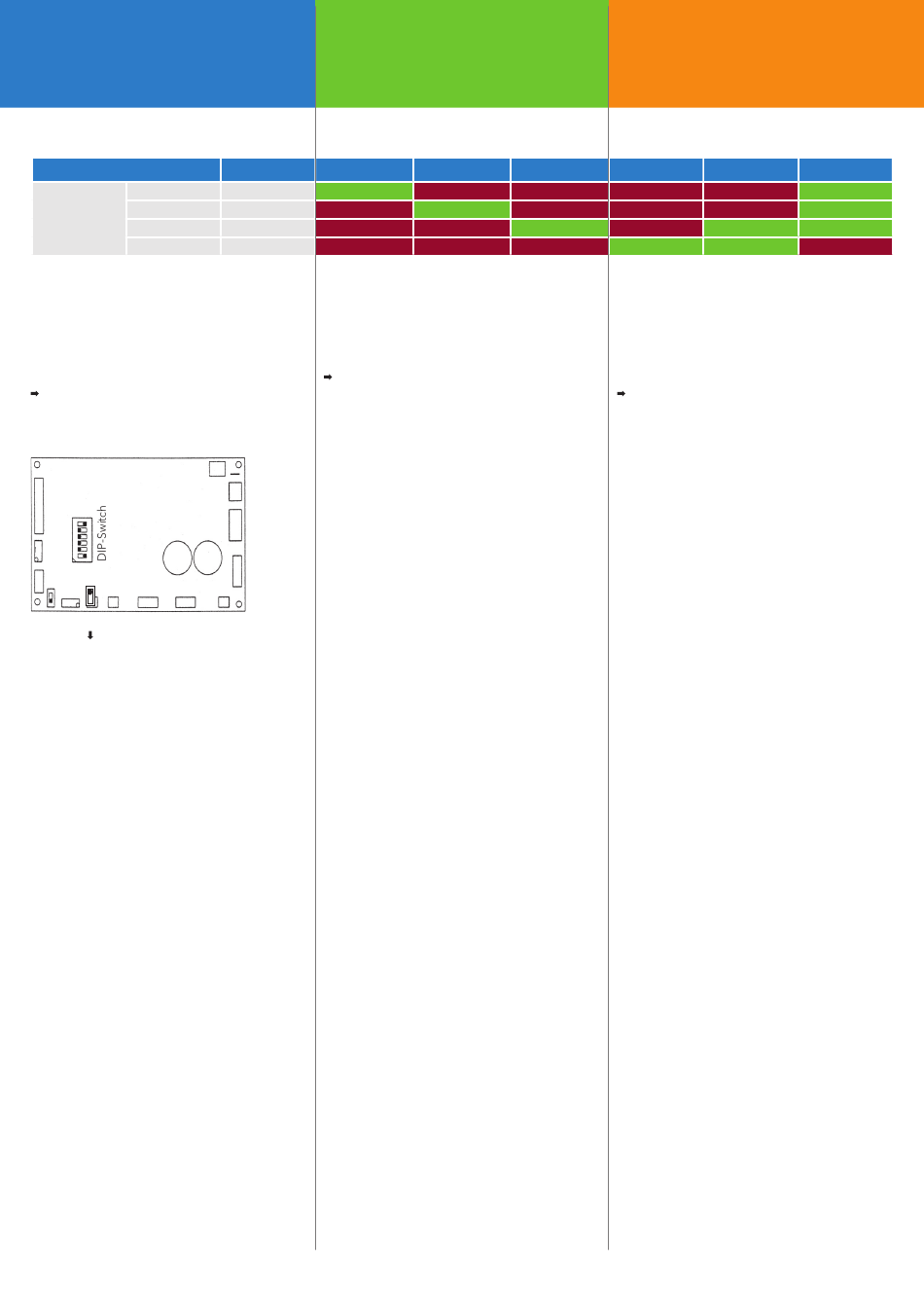

Einstellungen Schalter S1

Pins
0–5V
0–10V
Pin 5 speed IN
0–20mA
4–20mA
*Default-Einstellung
Schiebeschalter S2
Dieser Schalter beeinfl usst Pin 9, speed
OUT
Stellung A: 0 –10 V (Standard)
DC
Stellung B: 0 –11.2 kHz
Vergewissern Sie sich, dass die Pumpe
vom Netz getrennt ist.
Eingang
Input/Entrée
S1
P1
A S2
P2
B
Pin 9 Ausgang/Output/Sortie
A = 0–10 V (Standard)
DC
B = 0 –11.2 kHz
ECOLINE-E REMOTE, 14-010, REV. D
Installation and
electrical connections
Settings of switch S1
Impedanz DIP-Switch 1
100kΩ ON*
16.7kΩ OFF
250Ω OFF
250Ω OFF
*Default setting
Sliding switch S2
This switch affects Pin 9, speed OUT
Position A: 0 –10 V
Position B: 0 –11.2 kHz
Make sure that the pump is
disconnected from the mains supply.
DIP-Switch 2 DIP-Switch 3
OFF* OFF*
ON OFF
OFF ON
OFF OFF
(standard)
DC
Installation et
connexions électriques
Réglages du switch S1
DIP-Switch 4 DIP-Switch 5
OFF* OFF*
OFF OFF
OFF ON
ON ON
*Valeurs par défault
Switch coulissant S2
Cet interrupteur infl uence le Pin 9, speed
OUT
Position A: 0 –10 V (standard)
CC
Position B: 0 –11.2 kHz
Assurez-vous que la pompe soit
déconnectée du réseau.
DIP-Switch 6
ON*
ON
ON
OFF
