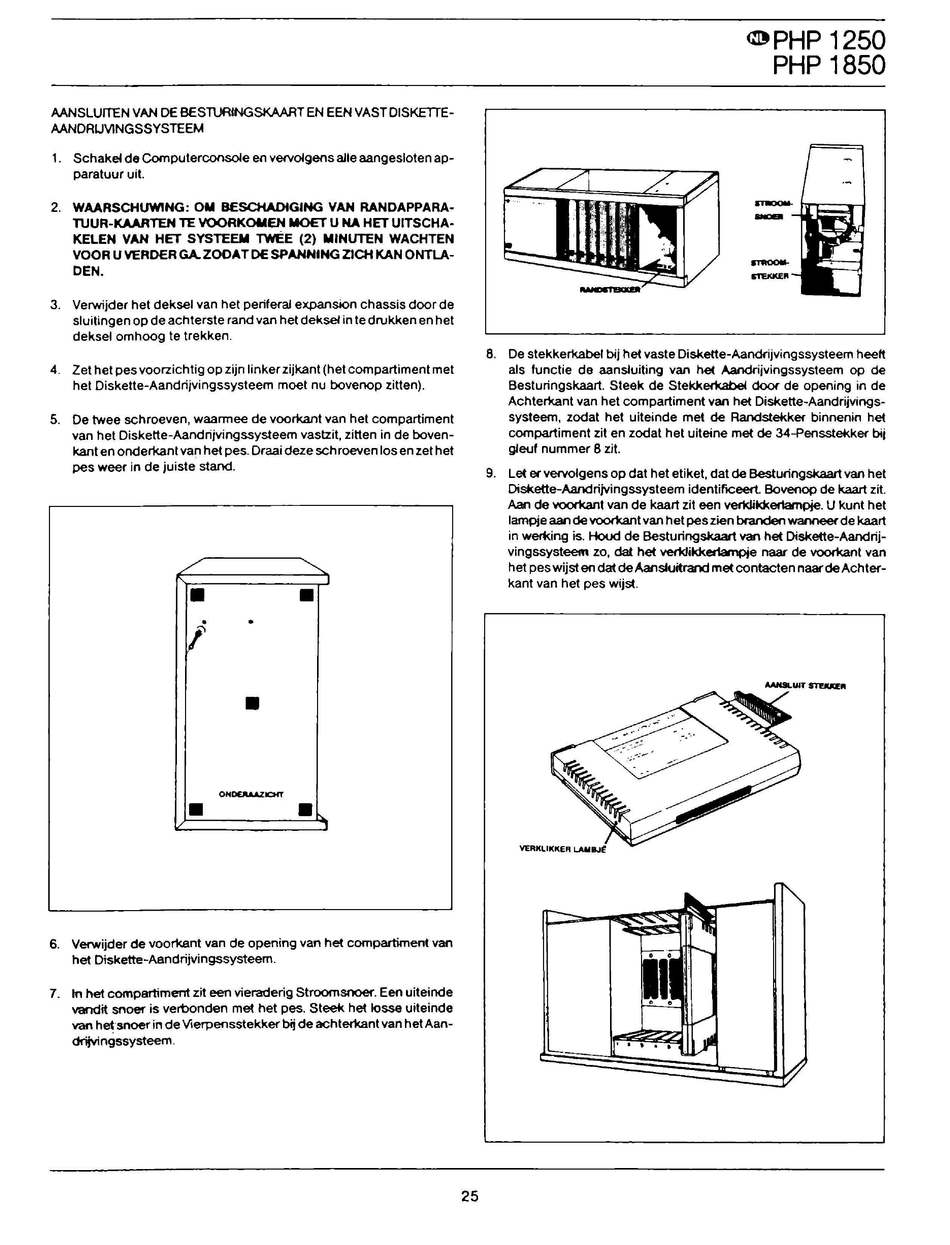

AANSLUITEN VAJ-4 DE BESTUAINGSKAART EN EEN VAST DISKETIE-
AANDRW~NGSSYSTEEM
1. Schakel de Computerconsole en vervolgens alle aangesloten ap-
paratuur uit.
2. WAARSCHUWING: OM BESCHADtGING VAN RANDAPPARA-
TUUR-KAARTEN TE VOORKOMEN MOET UNA HET UITSCHA-
KELEN VAN HET SYSTEEM TWEE (2) MINUTEN WACHTEN
VOOR U VERDER GA. ZOO AT DE SPANNING ZICH KAN ONTLA-
DEN.
3. Verwijder h et deksel van h et periferaJ expansion chassis door de
sluitingen op de achterste rand van het deksel in te drukken en h et
deksel omhoog te trekken.
4. Zet h et pes voorzichtig o p zijn linker zijkant (h et compartiment m et
het Diskette-Aandrijvingssysteem moet nu bovenop zitten).
5. De twee schroeven, waarmee de voorkant van h et compartiment
van het Diskette-Aandrijvingssysteem vastzit, zitten in de boven-
kant en onderkant van het pes. Draai deze schroeven los en zet h et
pes weer in de juiste stand.
•
•
•
• •
6. Verwijder de voorKe.nt van de opening van het compartiment van
het Diskette-Aandrijvingssysteem.
7. In het compartiment zit een vieraderig Stroomsooer. Een uiteinde
vandit snoer is vert>onden met het pes. Steek het losse uiteinde
van h
et
snoer in de Vierpensstekker
bij
de achterkant van h et Aan-
drijvingssysteem.
25
C3PHP 1250
PHP 1850
8. De stekkerkabel bij h et vaste Diskette-Aandrijvingssysteem heeft
als functie de aansluiting van het Aandrijvingssysteem
op
de
Besturingskaart. Steek de Stekkerkabel doof de opening in de
Achterkant van h et compartiment van het Diskette-Aandrijvings-
systeem, zodat het uiteinde met de Randstekker binnenin het
compartiment zit en zodat h et uiteine met de 34-Pensstekker bij
gleuf nummer 8 zit.
9. Let er vervolgens op dat h et etiket, dat de Besturingskaart van het
Diskette-Aandrijvingssysteem identiflceert. Bovenop de kaart zit.
Aan de VOOt1<ant van de kaart zit een verldikker1ampje. U kunt h et
lampje aan de
~t
van h et pes zien branden wanneerde kaart
in wet1<ing is. Houd de Besturingskaart van het Diskette-Aandrij-
vingssysteem zo, dal het ver1dikkerlampje naar de \100f1(.anl van
h et pes wijst en dat
de
Aansluitrand m et contacten naar
de
Achter-
kant van het pes wijst .
VERKLIKKER LAIIB.IÈ
