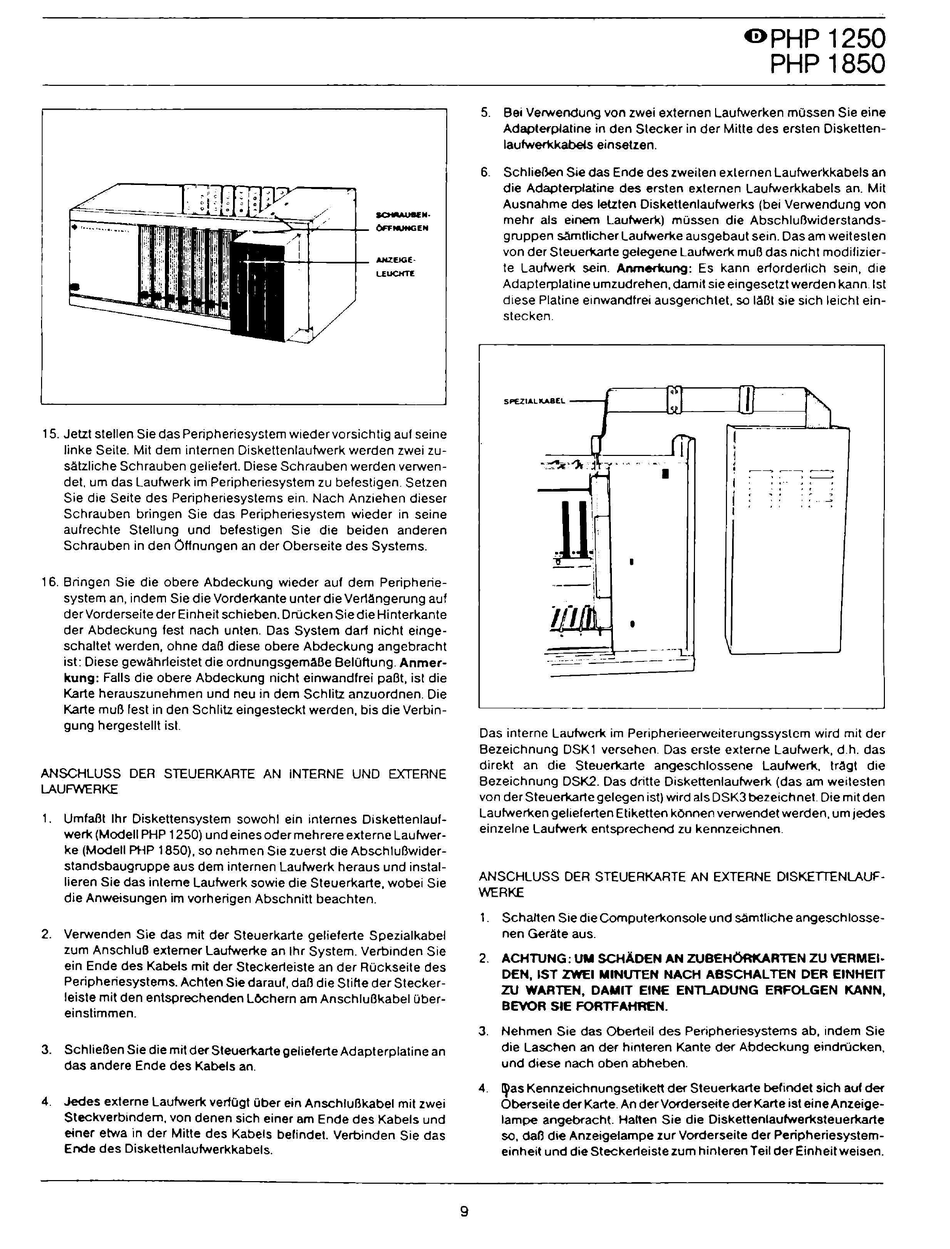

Texas Instruments PHP 1250 Handbuch Seite 11

---ò-+----+-
AHZEJGf·
LEUCHTf:
15. Jetzt stellen Si e das Peripheriesystem wieder vorsichtig aut sei ne
linke Sei te. Mi! dem internen Diskettenlaufwerk werden zwei zu-
sàtzliche Schrauben gelielert. Diese Schrauben werden verwen-
del, um das Laufwerk i m Peripheriesystem zu belesligen. Setzen
Sie die Seite des Peripheriesystems ein. Nach Anziehen dieser
Schrauben bringen Sie das Peripheriesystem wieder in seine
aufrechte Stellung und betestigen Sie die beiden anderen
Schrauben in den OHnungen an der Oberseile des Systems.
16. Bringen Sie die obere Abdeckung wieder aut dem Peripherie-
system an, indem Si e di e Vorderk.ante unter di e Ver1àngerung auf
derVorderseite der Einheit schieben. Driicken Siedie Hinterkante
der Abdeckung test nach unten. Das System dari nicht einge-
schaltet werden, ohne daf3 diese obere Abdeckung angebracht
ist: Diese gewahrleistet di e ordnungsgemàBe BeiOftung. Anmer-
kung: Falls die obere Abdeckung nicht einwandfrei paBt, ist die
Karte herauszunehmen und neu in dem Schlitz anzuordnen. Die
Karte muf3 fesi in den Schlitz eingesteckt werden, bis die Verbin-
gung hergestelll isl.
ANSCHLUSS DER STEUERKARTE AN INTERNE UNO EXTERNE
LAUFWERKE
1. UmtaBI lhr Diskettensystem sowohl ein internes Diskettenlauf-
werk. (Modell PHP 1250) un d eines oder mehrere externe Laufwer-
ke (Modell PHP 1850), so nehmen Sie zuerst die Abschluf3wider-
standsbaugruppe aus dem internen Laufwerk. heraus und instal-
lieren Sie das interne Laufwerk sowie die Steuerkarte, wobei Sie
die Anweisungen im vorherigen Abschnitt beachten.
2. Verwenden Sie das mi! der Steuerkarte gelieferte Spezialkabel
zum AnschluB extemer Laufwerk.e an lhr System. Verbinden Sie
ein Ende des Kabels mi! der Stecker1eiste an der ROckseite des
Peripheriesystems. Achten Sie daraut, d aB di e Stirte der Stecker-
leiste mi! den entsprechenden LOchern am AnschluBkabel Ober-
einstimmen.
3. SchlieBen Si e die mi! der Steuerk.arte gelieferte Adapterplatine an
das andere Ende des Kabels an.
4. Jedes externe Laufwerk. veriugt Ober ein Anschlul3kabel mi! zwei
Steckverbindem, von denen sich einer am Ende d es Kabels und
einer etwa in der Mille des Kabels befindet. Verbinden Sie das
Ende des Diskettenlaufwerkkabels.
9
0PHP 1250
PHP 1850
5. Bei Verwendung von zwei externen Laufwerken mOssen Sie eine
Adapterplatine in den Slecker in der Mille d es ersten Disketten-
laufwerl<.kabels einsetzen.
6. SchlieBen Sie das End e des zweilen exlernen Laufwerkkabels an
die Adapterplatine des ersten exlernen Laufwerk.kabels an. Mil
Ausnahme des letzten Diskettenlaufwerks (bei Verwendung von
mehr als einem Laufwerk.) mussen die Abschluf3widerstands-
gruppen sàmtlicher Laufwerk.e ausgebaul sei n. Oas am weiteslen
von der Sleueli(arte gelegene Laufwerk. muf3 das nicht modifizier-
te Laufwerk. sein. Anmeritung: Es kann er1order1ich sein, die
Adapterplatine umzudrehen, dami! si e eingesetzt werden kann.lst
diese Plaline einwandfrei ausgerichlel, so làBI sie sich leicht ein-
stecken.
~~ -~-----
--
Das interne Laufwerk. im Peripherieerweiterungssyslem wird mi! der
Bezeichnung DSK 1 versehen. Das erste externe Laufwerk., d.h. das
direkt an die Steuerk.arte angeschlossene Laufwerk., tràgt die
Bezeichnung DSK2. Das dritte Diskettenlaufwerk. (das am weilesten
von der Steuerk.arte gelegen i si) wird als DSK3 bezeichnet. Die mi! den
Laufwerk.en gelielerten Etiketten kOnnen verwendet werden, um jedes
einzelne Laufwerk. entsprechend zu kennzeichnen.
ANSCHLUSS DER STEUERKARTE AN EXTERNE DISKETTENLAUF-
WERKE
1. Schalten Sie die Computerk.onsole und sàmtliche angeschlosse-
nen Gerate aus.
2.
ACHTUNG: UM SCHADEN AN ZUBEHORKARTEN ZU VERMEI-
DEN, 1ST ZWEI MINUTEN NACH ABSCHAL TEN DER EINHEIT
ZU WARTEN, DAMIT EINE ENTI.ADUNG ERFOLGEN KANN,
BEVOR SIE FORTFAHREN.
3. Nehmen Sie das Oberteil des Peripheriesystems ab, indem Sie
die Laschen an der hinteren Kante der Abdeckung eindrucken,
und diese nach oben abheben.
4. (\las Kennzeichnungsetikett der Steuerk.arte befindet sich auf der
Oberseite der Karte. An der Vorderseite der Karte i si eine Anzeige-
lampe angebracht. Halten Sie die Diskettenlaufwerk.steuerk.arte
so, daB die Anzeigelampe zur Vorderseite der Peripheriesystem-
einheil und die Stecker1eiste zum hinteren Teil der Einheil weisen.
